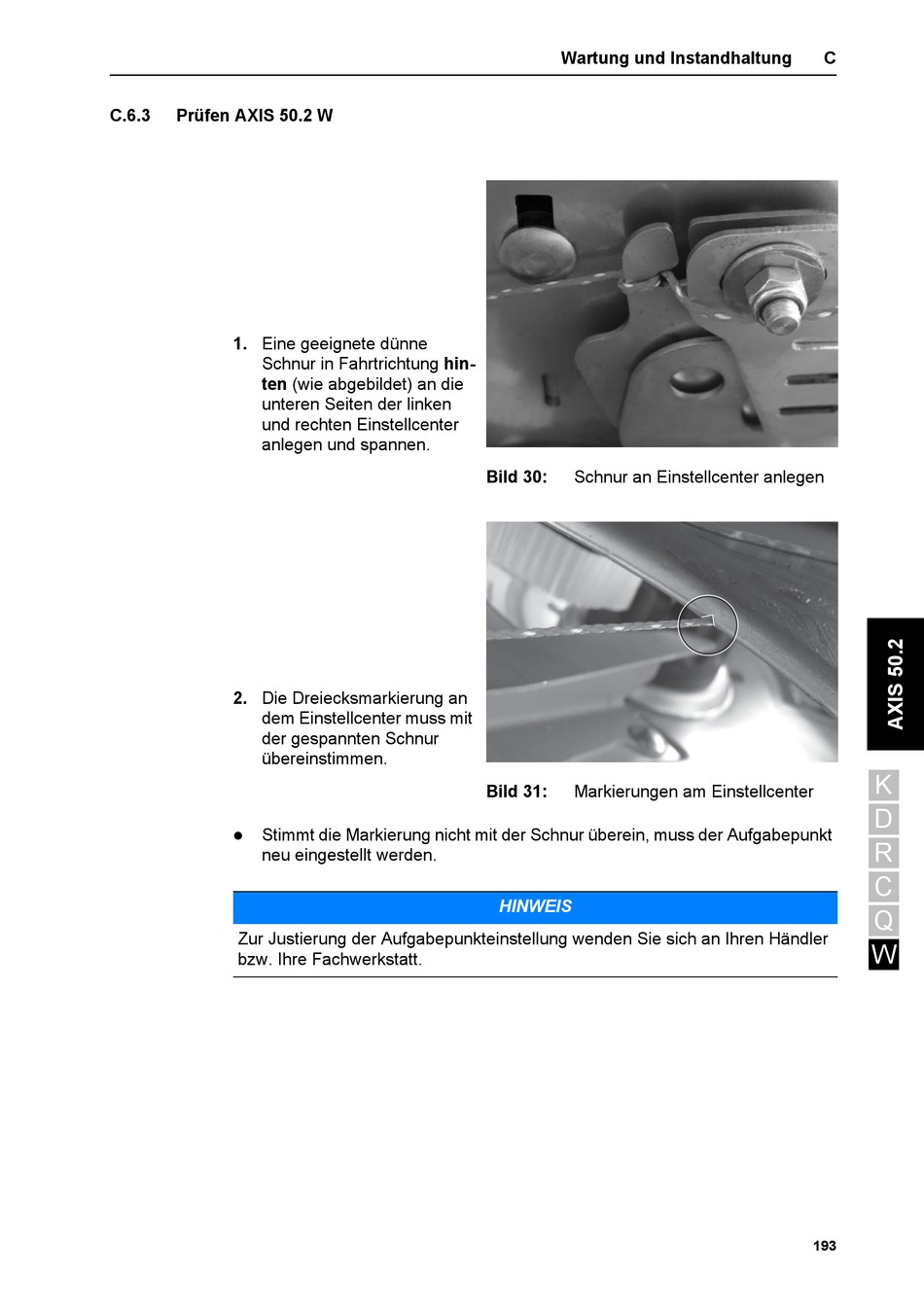

C.6.3
Prüfen AXIS 50.2 W
1. Eine geeignete dünne
Schnur in Fahrtrichtung hin-
ten (wie abgebildet) an die
unteren Seiten der linken
und rechten Einstellcenter
anlegen und spannen.
2. Die Dreiecksmarkierung an
dem Einstellcenter muss mit
der gespannten Schnur
übereinstimmen.
Stimmt die Markierung nicht mit der Schnur überein, muss der Aufgabepunkt
neu eingestellt werden.
Zur Justierung der Aufgabepunkteinstellung wenden Sie sich an Ihren Händler
bzw. Ihre Fachwerkstatt.
Wartung und Instandhaltung
Bild 30:
Schnur an Einstellcenter anlegen
Bild 31:
Markierungen am Einstellcenter
HINWEIS
C
K
D
R
C
Q
W
193
