Schmierung

Der MAC Viper Performance muss unter normalen Umständen nicht geschmiert werden. Die Spindeln der
Zoom- und Fokuslinsen sind mit teflonhaltigem Dauerschmiermittel versehen. Bei Bedarf kann die
Schmierung durch einen Martin Service-Partner erneuert werden.

Ersetzen optischer Komponenten

Die optischen Komponenten weisen empfindliche Beschichtungen auf und werden sehr hohen
Temperaturen ausgesetzt. Verwenden Sie nur Original Martin™ Ersatzteile. Behandeln und lagern Sie die
optischen Komponenten sehr sorgfältig. Tragen Sie saubere Baumwollhandschuhe und verschmutzen Sie
die Komponenten auf keinen Fall, um Hitzeschäden zu vermeiden.
Austauschen des Prismas
Der MAC Viper Performance wird ab Werk mit einem 4fach-Prisma geliefert.
Austauschen des Prismas:
1. Trennen Sie das Gerät allpolig vom Netz und lassen Sie es 30 Minuten abkühlen.
2. Für den einfachen Zugriff auf die Komponenten des Kopfes stellen Sie den Kopf mit der Oberseite nach
oben und kippen die Frontlinse leicht nach unten (siehe "Zugriff auf die Komponenten des Kopfes" auf
Seite 17). Verriegeln Sie in dieser Position die Tiltsperre.
3. Siehe Bild 18. Schieben Sie den Zoom/Fokus-Schlitten A bis zum Anschlag nach vorne.
4. Halten Sie die Fassung des Prismas an den Zähnen B und ziehen Sie die Fassung mit Prisma aus dem
Halter C.
5. Beachten Sie bei der Montage eines Prismas die Markierung E der Prismenfassung B. Im blauen
Antriebsrad D ist ein Magnet F eingelassen. Beim Einschieben der Prismenfassung B in den Halter C
muss die Markierung E dem Magnet F gegenüber liegen.
6. Prüfen Sie den korrekten Sitz der Prismenfassung.
7. Montieren Sie die Kopfabdeckungen (siehe "Zugriff auf die Komponenten des Kopfes" auf Seite 17) und
lösen Sie die Tiltsperre vor Inbetriebnahme des Gerätes.
B
A
E

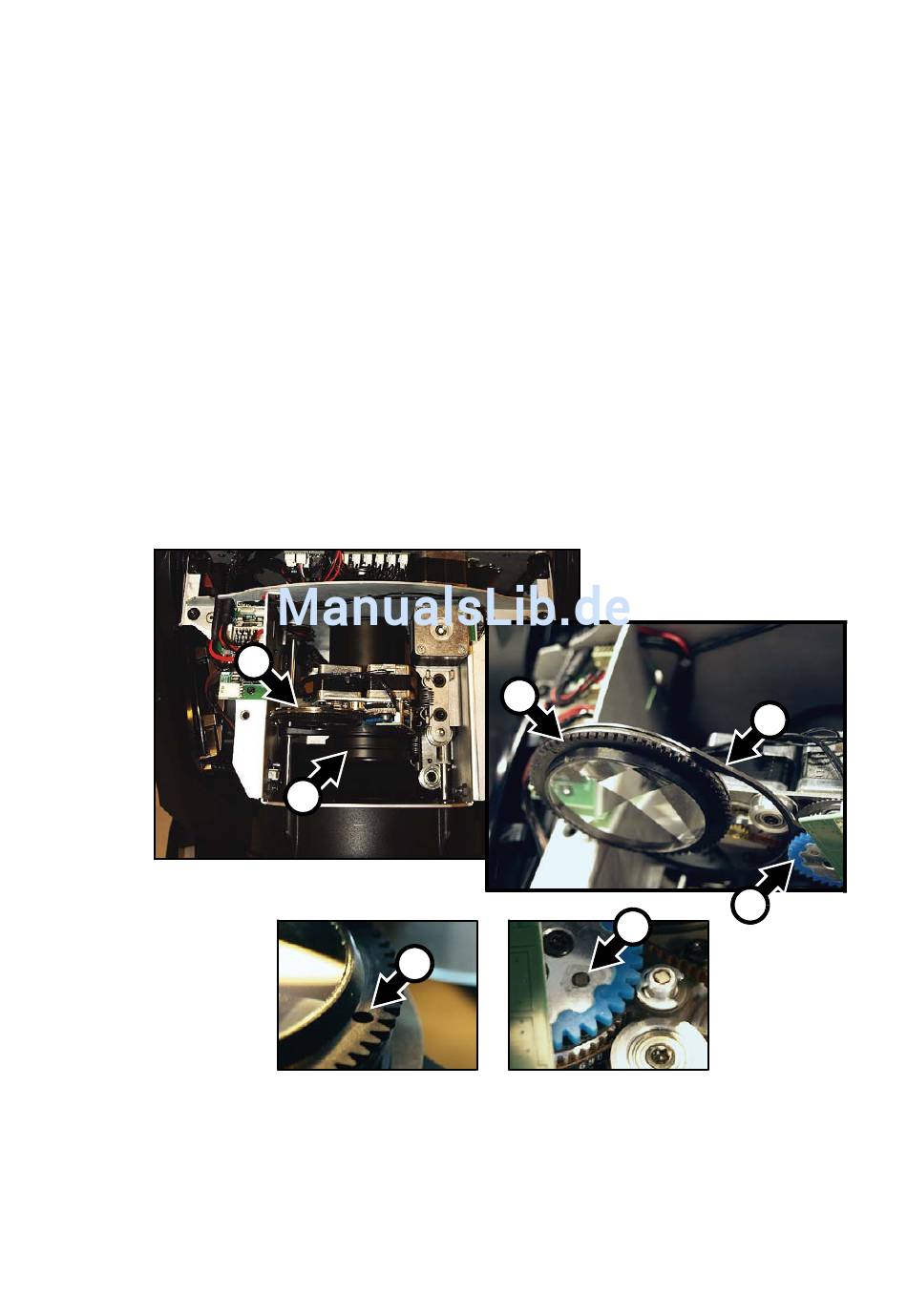

Bild 18: Entfernen und Montieren des Prismas
Wartung und Reparatur
B
F
C
D
