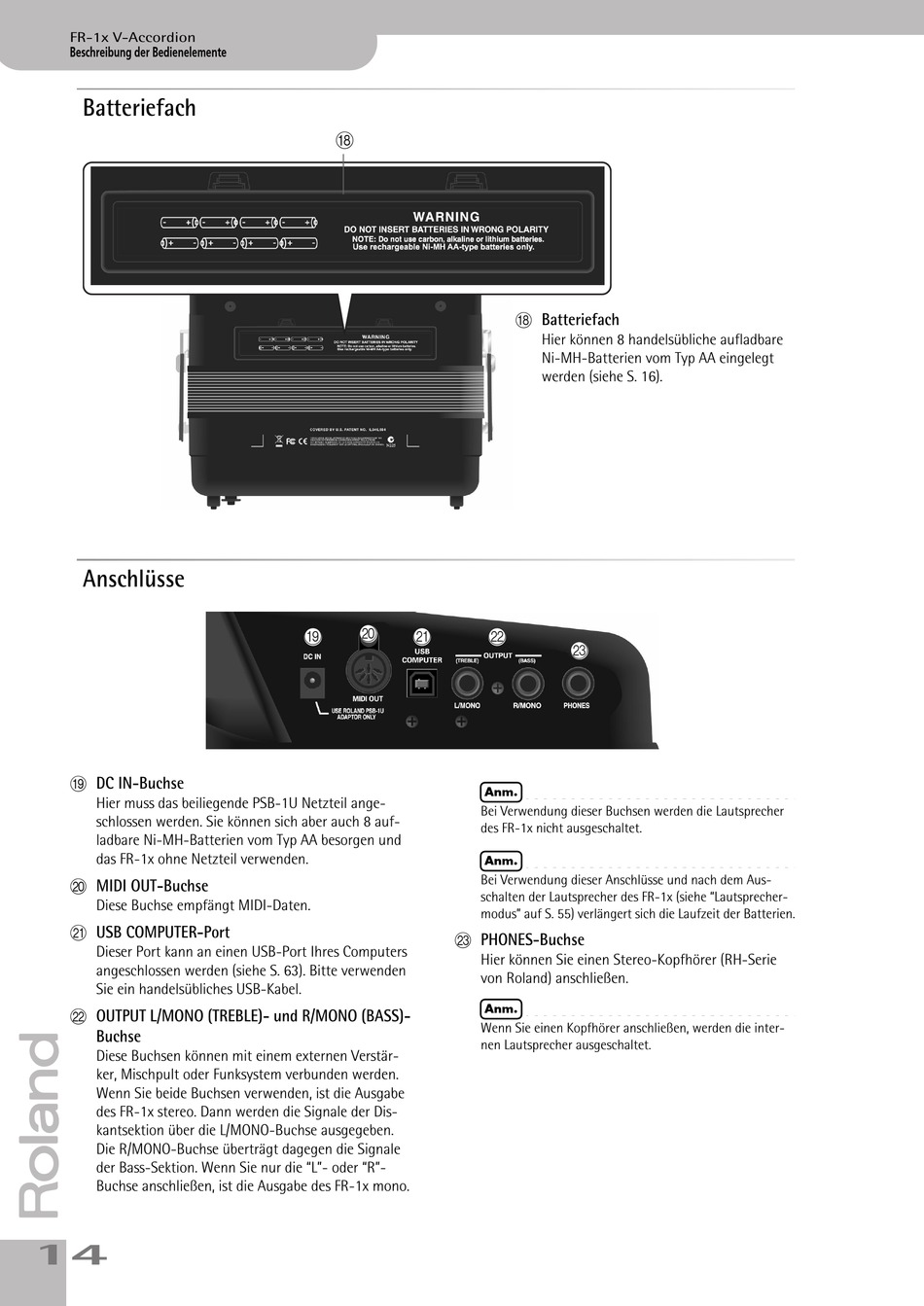

FR-1x V-Accordion
Beschreibung der Bedienelemente
Batteriefach
Anschlüsse
S DC IN-Buchse
Hier muss das beiliegende PSB-1U Netzteil ange-
schlossen werden. Sie können sich aber auch 8 auf-
ladbare Ni-MH-Batterien vom Typ AA besorgen und
das FR-1x ohne Netzteil verwenden.
T MIDI OUT-Buchse
Diese Buchse empfängt MIDI-Daten.
U USB COMPUTER-Port
Dieser Port kann an einen USB-Port Ihres Computers
angeschlossen werden (siehe S. 63). Bitte verwenden
Sie ein handelsübliches USB-Kabel.
V OUTPUT L/MONO (TREBLE)- und R/MONO (BASS)-
Buchse
Diese Buchsen können mit einem externen Verstär-
ker, Mischpult oder Funksystem verbunden werden.
Wenn Sie beide Buchsen verwenden, ist die Ausgabe
des FR-1x stereo. Dann werden die Signale der Dis-
kantsektion über die L/MONO-Buchse ausgegeben.
Die R/MONO-Buchse überträgt dagegen die Signale
der Bass-Sektion. Wenn Sie nur die "L"- oder "R"-
Buchse anschließen, ist die Ausgabe des FR-1x mono.
14
R
T
S
U
W PHONES-Buchse
R Batteriefach
Hier können 8 handelsübliche aufladbare
Ni-MH-Batterien vom Typ AA eingelegt
werden (siehe S. 16).
V
W
Anm.
Bei Verwendung dieser Buchsen werden die Lautsprecher
des FR-1x nicht ausgeschaltet.
Anm.
Bei Verwendung dieser Anschlüsse und nach dem Aus-
schalten der Lautsprecher des FR-1x (siehe "Lautsprecher-
modus" auf S. 55) verlängert sich die Laufzeit der Batterien.
Hier können Sie einen Stereo-Kopfhörer (RH-Serie
von Roland) anschließen.
Anm.
Wenn Sie einen Kopfhörer anschließen, werden die inter-
nen Lautsprecher ausgeschaltet.
