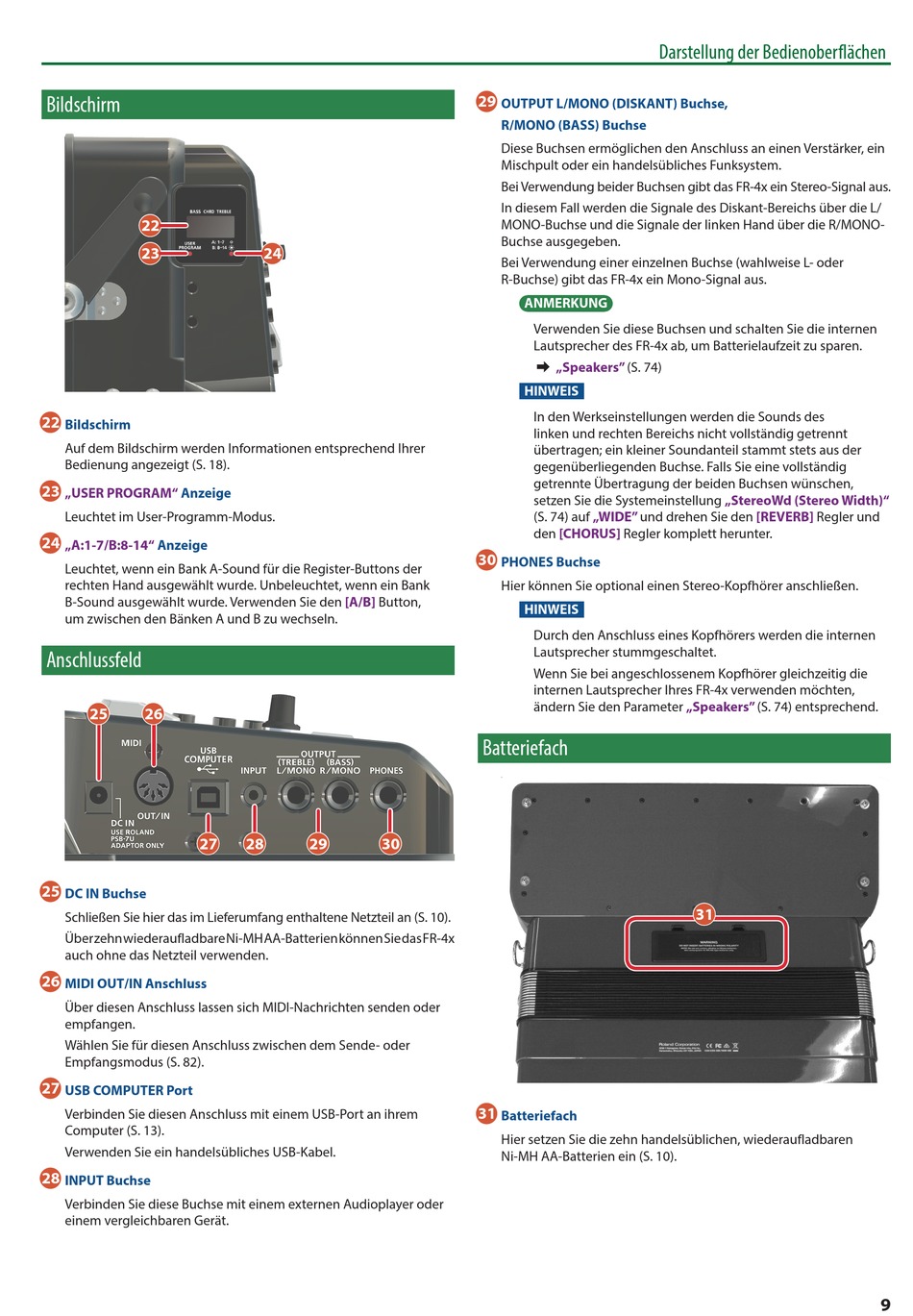

Bildschirm
22
23
22
Bildschirm
Auf dem Bildschirm werden Informationen entsprechend Ihrer
Bedienung angezeigt (S. 18).
23
„USER PROGRAM"
Anzeige
Leuchtet im User-Programm-Modus.
24
„A:1-7/B:8-14"
Anzeige
Leuchtet, wenn ein Bank A-Sound für die Register-Buttons der
rechten Hand ausgewählt wurde. Unbeleuchtet, wenn ein Bank
B-Sound ausgewählt wurde. Verwenden Sie den
um zwischen den Bänken A und B zu wechseln.
Anschlussfeld
25
26
27
25
DC IN Buchse
Schließen Sie hier das im Lieferumfang enthaltene Netzteil an (S. 10).
Über zehn wiederaufladbare Ni-MH AA-Batterien können Sie das FR-4x
auch ohne das Netzteil verwenden.
26
MIDI OUT/IN Anschluss
Über diesen Anschluss lassen sich MIDI-Nachrichten senden oder
empfangen.
Wählen Sie für diesen Anschluss zwischen dem Sende- oder
Empfangsmodus (S. 82).
27
USB COMPUTER Port
Verbinden Sie diesen Anschluss mit einem USB-Port an ihrem
Computer (S. 13).
Verwenden Sie ein handelsübliches USB-Kabel.
28
INPUT Buchse
Verbinden Sie diese Buchse mit einem externen Audioplayer oder
einem vergleichbaren Gerät.
24
[A/B]
Button,
28
29
30
29
OUTPUT L/MONO (DISKANT) Buchse,
R/MONO (BASS) Buchse
Diese Buchsen ermöglichen den Anschluss an einen Verstärker, ein
Mischpult oder ein handelsübliches Funksystem.
Bei Verwendung beider Buchsen gibt das FR-4x ein Stereo-Signal aus.
In diesem Fall werden die Signale des Diskant-Bereichs über die L/
MONO-Buchse und die Signale der linken Hand über die R/MONO-
Buchse ausgegeben.
Bei Verwendung einer einzelnen Buchse (wahlweise L- oder
R-Buchse) gibt das FR-4x ein Mono-Signal aus.
ANMERKUNG
Verwenden Sie diese Buchsen und schalten Sie die internen
Lautsprecher des FR-4x ab, um Batterielaufzeit zu sparen.
&
„Speakers"
(S. 74)
HINWEIS
In den Werkseinstellungen werden die Sounds des
linken und rechten Bereichs nicht vollständig getrennt
übertragen; ein kleiner Soundanteil stammt stets aus der
gegenüberliegenden Buchse. Falls Sie eine vollständig
getrennte Übertragung der beiden Buchsen wünschen,
setzen Sie die Systemeinstellung
„WIDE"
(S. 74) auf
und drehen Sie den
[CHORUS]
den
Regler komplett herunter.
30
PHONES Buchse
Hier können Sie optional einen Stereo-Kopfhörer anschließen.
HINWEIS
Durch den Anschluss eines Kopfhörers werden die internen
Lautsprecher stummgeschaltet.
Wenn Sie bei angeschlossenem Kopfhörer gleichzeitig die
internen Lautsprecher Ihres FR-4x verwenden möchten,
ändern Sie den Parameter
Batteriefach
31
Batteriefach
Hier setzen Sie die zehn handelsüblichen, wiederaufladbaren
Ni-MH AA-Batterien ein (S. 10).
Darstellung der Bedienoberflächen
„StereoWd (Stereo Width)"
[REVERB]
Regler und
„Speakers"
(S. 74) entsprechend.
31
9
