FR-3x V-Accordion

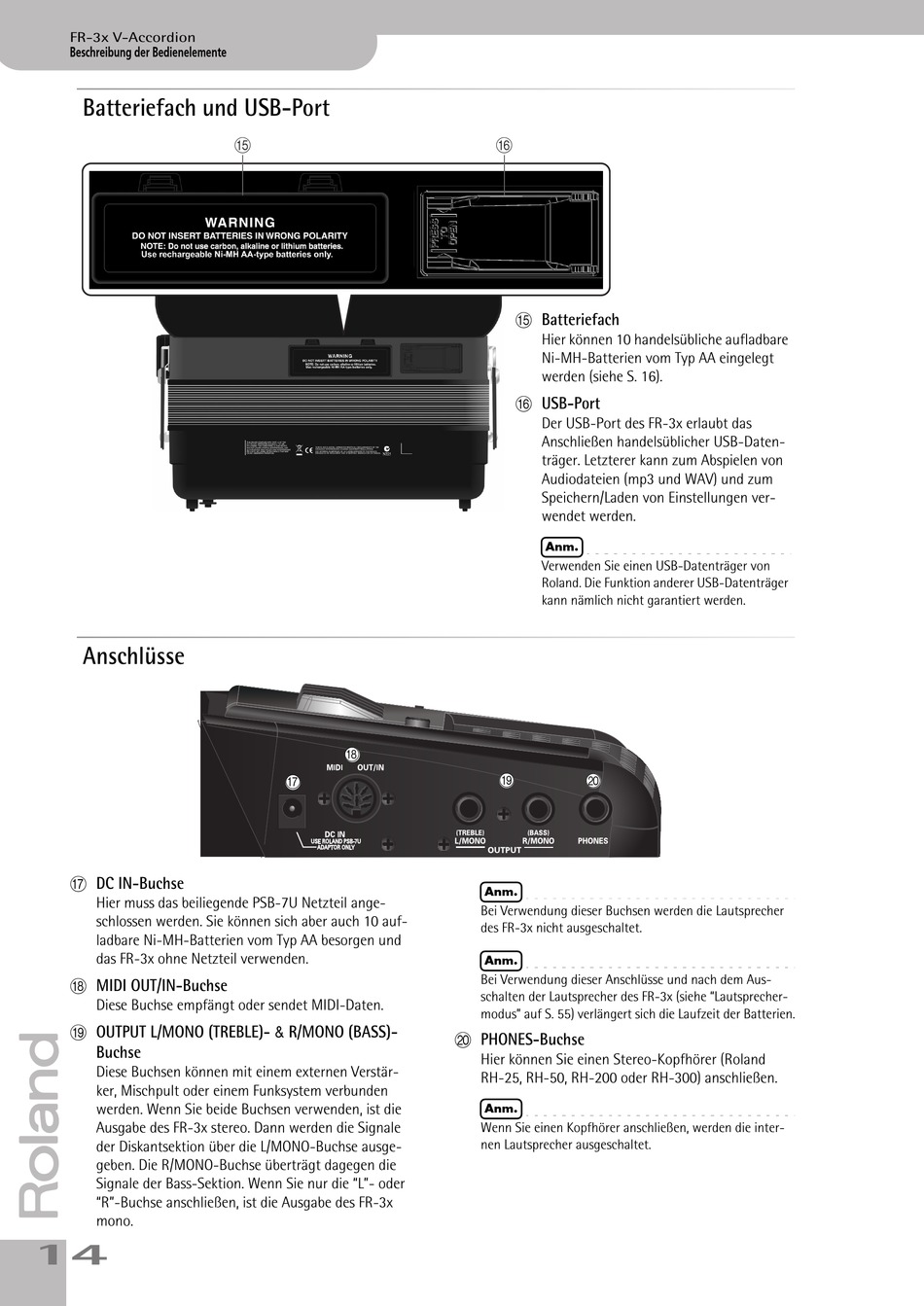

Beschreibung der Bedienelemente
Batteriefach und USB-Port
Anschlüsse
Q DC IN-Buchse
Hier muss das beiliegende PSB-7U Netzteil ange-
schlossen werden. Sie können sich aber auch 10 auf-
ladbare Ni-MH-Batterien vom Typ AA besorgen und
das FR-3x ohne Netzteil verwenden.
R MIDI OUT/IN-Buchse
Diese Buchse empfängt oder sendet MIDI-Daten.
S OUTPUT L/MONO (TREBLE)- & R/MONO (BASS)-
Buchse
Diese Buchsen können mit einem externen Verstär-
ker, Mischpult oder einem Funksystem verbunden
werden. Wenn Sie beide Buchsen verwenden, ist die
Ausgabe des FR-3x stereo. Dann werden die Signale
der Diskantsektion über die L/MONO-Buchse ausge-
geben. Die R/MONO-Buchse überträgt dagegen die
Signale der Bass-Sektion. Wenn Sie nur die "L"- oder
"R"-Buchse anschließen, ist die Ausgabe des FR-3x
mono.
14
O
R
Q
P
O Batteriefach
Hier können 10 handelsübliche aufladbare
Ni-MH-Batterien vom Typ AA eingelegt
werden (siehe S. 16).
P USB-Port
Der USB-Port des FR-3x erlaubt das
Anschließen handelsüblicher USB-Daten-
träger. Letzterer kann zum Abspielen von
Audiodateien (mp3 und WAV) und zum
Speichern/Laden von Einstellungen ver-
wendet werden.
Anm.
Verwenden Sie einen USB-Datenträger von
Roland. Die Funktion anderer USB-Datenträger
kann nämlich nicht garantiert werden.
S
T
Anm.
Bei Verwendung dieser Buchsen werden die Lautsprecher
des FR-3x nicht ausgeschaltet.
Anm.
Bei Verwendung dieser Anschlüsse und nach dem Aus-
schalten der Lautsprecher des FR-3x (siehe "Lautsprecher-
modus" auf S. 55) verlängert sich die Laufzeit der Batterien.
T PHONES-Buchse
Hier können Sie einen Stereo-Kopfhörer (Roland
RH-25, RH-50, RH-200 oder RH-300) anschließen.
Anm.
Wenn Sie einen Kopfhörer anschließen, werden die inter-
nen Lautsprecher ausgeschaltet.
