Elektrische Installation

4.8.1 Steuerklemmentypen

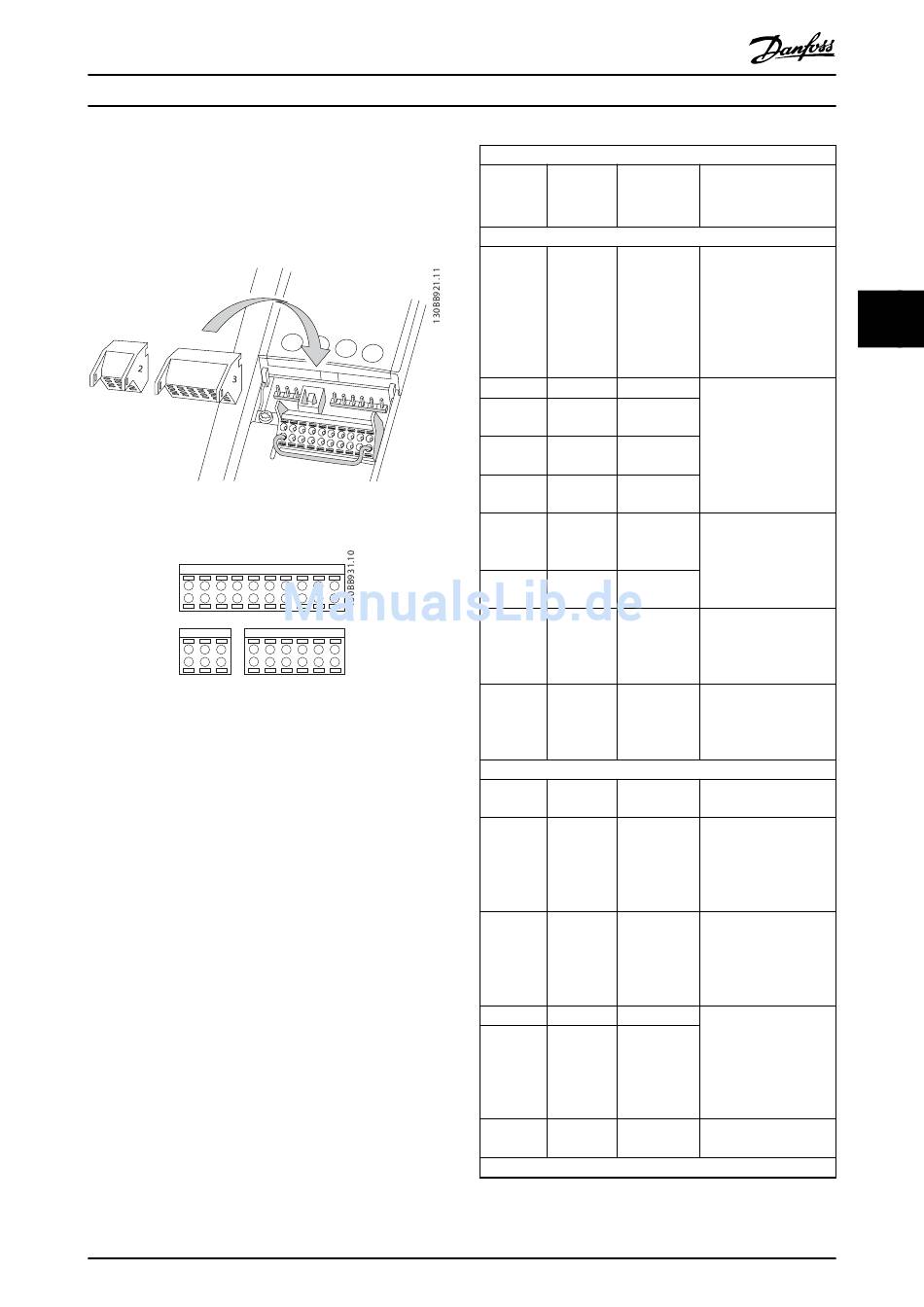

In Abbildung 4.7 und Abbildung 4.8 sind die entfernbaren
Frequenzumrichteranschlüsse zu sehen. Tabelle 4.2 fasst
Klemmenfunktionen und Werkseinstellungen zusammen.
Abbildung 4.7 Anordnung der Steuerklemmen
1
12 13 18 19 27 29 32 33 20 37
2 3
61 68 69 39 42 50 53 54 55
Abbildung 4.8 Klemmennummern
•
Anschluss 1 stellt 4 programmierbare Digitalein-
gangsklemmen, 2 zusätzliche digitale Klemmen,
die entweder als Eingang oder Ausgang
programmiert werden können, eine 24 V DC-
Klemmen-Versorgungsspannung und einen
Bezugspotentialausgang für eine optionale, vom
Kunden bereitgestellte 24-V DC-Spannung bereit.
•
Anschluss 2 Klemmen (+)68 und (-)69, sind für
eine serielle RS-485-Kommunikationsverbindung
bestimmt
•
Anschluss 3 stellt 2 Analogeingänge, 1 Analog-
ausgang, 10-V DC-Versorgungsspannung und
Bezugspotentialanschlüsse für die Ein- und
Ausgänge bereit
•
Anschluss 4 ist ein USB-Anschluss zur
Verwendung mit der MCT 10
Konfigurationssoftware
MG20MC03
Produkthandbuch
Klemme
12, 13
4
1
Danfoss A/S © 01/2015 Alle Rechte vorbehalten.
Klemmenbeschreibung
Werksein-
Parameter stellung
Digitalein-/-ausgänge
- +24 V DC
18 5-10 [8] Start
19 5-11 [0] Ohne
Funktion
32 5-14 [0] Ohne
Funktion
33 5-15 [0] Ohne
Funktion
27 5-12 [2]
Motorfreilauf
(inv.)
29 5-13 [14] Festdrz.
(JOG)
20 -
37 - Sicher
abgeschaltete
s Moment
(STO)
Analogeingänge/-ausgänge
39 -
42 6-50 Drehzahl 0 –
Max. Drehzahl
50 - +10 V DC
53 6-1 Sollwert
54 6-2 Feedback
55 -
Serielle Kommunikation
Beschreibung
24-V-DC-Versorgungs-
spannung für
Digitaleingänge und
4
externe Messwandler.
Maximaler
Ausgangsstrom von 200
mA für alle 24-V-Lasten.
Digitaleingänge.
Für Digitaleingang und
-ausgang. Werksein-
stellung ist Eingang.
„Common" für Digita-
leingänge und 0-V-
Potenzial für 24-V-
Stromversorgung.
Sicherer Eingang
(optional). Dient zur
sicheren Abschaltung
des Motormoments.
Bezugspotential für
Analogausgang
Programmierbarer
Analogausgang. Das
Analogsignal ist 0-20
mA oder 4-20 mA bei
maximal 500 Ω.
10 V DC Analogversor-
gungsspannung für
Potenziometer oder
Thermistor. 15 mA
maximaler
Analogeingang. Für
Spannung oder Strom.
Schalter A53 und A54
dienen zur Auswahl von
Strom [mA] oder
Spannung [V].
Bezugspotential für
Analogeingang
