Verwandte Anleitungen für Extech Instruments SDL550
Inhaltszusammenfassung für Extech Instruments SDL550

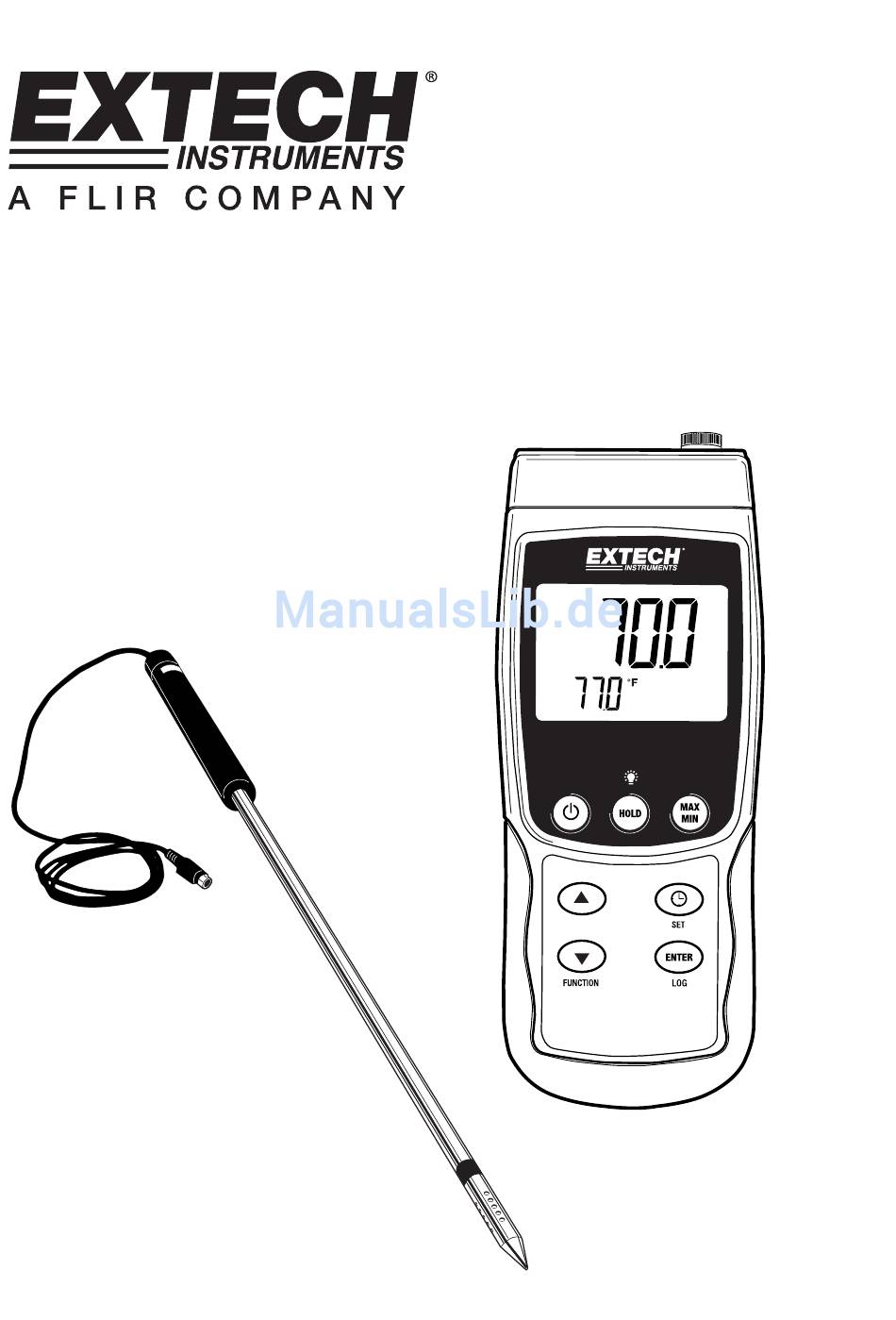

- Seite 1 Benutzerhandbuch Feuchtigkeitsgehaltmesser Mit zusätzlichen Taupunkt-, Nässe- und Thermoelementtemperaturfunktionen SD-Karten-Echtzeit-Datenlogger Modell SDL550 Moisture Content SDL550 Meter...
-
Seite 2: Beschreibung Des Messgeräts
EINLEITUNG Herzlichen Glückwunsch zum Kauf des Extech SDL550 Feuchtigkeitsgehaltmessgeräts. Dieses Messgerät zeigt Feuchtigkeitsgehalt-, Temperatur-, Lufttemperatur-, Taupunkttemperatur- und Nässetemperaturmesswerte an und speichert diese ab. Erfasste Datenmesswerte werden auf einer SD-Karte zum Transfer auf einen PC gespeichert. Zusätzlich erlaubt eine RS232 Schnittstelle das Daten-Streaming zu einem PC. -
Seite 3: Beschreibung Der Feuchtigkeitssonde
Lufttemperatur zu messen. Bitte beachten Sie, dass der Temperaturmessbereich ° ° des Messgeräts bis zu 1300 C (2372 F) reicht, die Messbereiche der Thermoelemente jedoch sehr variieren. Gehen Sie sicher, dass Sie ein Thermoelement auswählen, das für den erwarteten Temperaturmessbereich spezifiziert ist. SDL550-EU-GE-V1.2-10/11... - Seite 4 Auswählen der Messgerätfunktionen ° ° Das SDL550 kann den Feuchtigkeitsgehalt (%RH), die Taupunkttemperatur ( F), die ° ° ° ° Nässetemperatur ( F) und die Thermoelementtemperatur ( F) messen. Drücken und halten Sie die FUNCTION-Taste für 1,5 Sekunden, um mit dem Durchblättern durch die Funktionen zu beginnen.
- Seite 5 5. Drücken und halten Sie die MAX-MIN Taste für mindestens 1,5 Sekunden, um den MAX-MIN Modus zu verlassen. Das Messgerät gibt einen Piepton ab, das REC-MAX-MIN Icon erlischt, der MAX-MIN Speicher wird gelöscht und das Messgerät kehrt in den Normalbetrieb zurück. SDL550-EU-GE-V1.2-10/11...
-
Seite 6: Setup-Modus
(oder warten Sie, für eine automatische Umschaltung in den Normalbetrieb, sieben (7) Sekunden). Die Uhr behält die genaue Zeit, selbst wenn das Messgerät ausgeschaltet ist. Jedoch muss die Uhrzeit bei Aufbrauch der Batterie nach dem Einlegen einer neuen Batterie aktualisiert werden. SDL550-EU-GE-V1.2-10/11... - Seite 7 Greifen Sie auf den t-CF Parameter zu. Benutzen Sie die Pfeiltasten, um °C oder °F auszuwählen. Drücken Sie ENTER, um die Einstellung zu bestätigen. Drücken und halten Sie die SET Taste für mindestens 1,5 Sekunden, um in den Normalbetrieb zurückzukehren. SDL550-EU-GE-V1.2-10/11...
- Seite 8 Abtastrate kann beim automatischen Datenlogging nicht „0“ betragen): 1. Wählen Sie im Set-up-Modus eine Abtastrate, die ungleich Null ist, aus. 2. Drücken und halten Sie die LOG-Taste für mindestens 1,5 Sekunden. Das REC-Symbol wird zur ausgewählten Abtastrate aufleuchten. Dies gibt an, dass nun Messwerte automatisch auf SDL550-EU-GE-V1.2-10/11...
- Seite 9 3. Stecken Sie die SD-Karte direkt in einen SD-Kartenleser des PCs. Verfügt der PC nicht über einen Kartenleser, verwenden Sie einen SD-Kartenadapter (in den meisten Läden mit Computerzubehör erhältlich). 4. Schalten Sie den PC ein und starten Sie ein Tabellenkalkulationsprogramm. Öffnen Sie die gespeicherten Dateien (siehe untenstehende Beispiel-Screenshots der Tabellenkalkulationsdaten). Beispiel für Tabellenkalkulationsdaten RS-232/USB-PC-Schnittstelle SDL550-EU-GE-V1.2-10/11...
-
Seite 10: Ersetzen Und Entsorgung Der Batterien
4. Befestigen Sie die Batteriefachabdeckung mit den zwei (2) Kreuzschlitzschrauben. Alle EU Bürger sind rechtlich dazu verpflichtet sich an die Batterieverordnung, zur Rückgabe gebrauchter Batterien, zu halten. Lassen Sie diese nur über den Fachhandel oder durch Batterie-Sammelstellen in Ihrer Gemeinde entsorgen. Die Entsorgung im Hausmüll ist nicht gestattet! SDL550-EU-GE-V1.2-10/11... -
Seite 11: Technische Daten
0,1 % RH Genauigkeit ≥70 % RH: ±(3 % bei Anzeige + 1 % RH) <70 % RH: ±3 % RH Temperatur Messbereich 0 bis zu 50 °C (32 bis zu 122 °F) Auflösung 0,1 °C/°F Genauigkeit ±0,8 °C (1,5 °F) SDL550-EU-GE-V1.2-10/11... - Seite 12 • Die oben genannten Spezifikationen sind unter einer HF-Feldstärke geringer als 3 V/M und einer Frequenz geringer als 30 MHz getestet worden. Copyright © 2011 Extech Instruments Corporation (a FLIR company) Alle Rechte vorbehalten; einschließlich des Rechts auf Vervielfältigung im Ganzen oder in Teilen in jeglicher Form.
