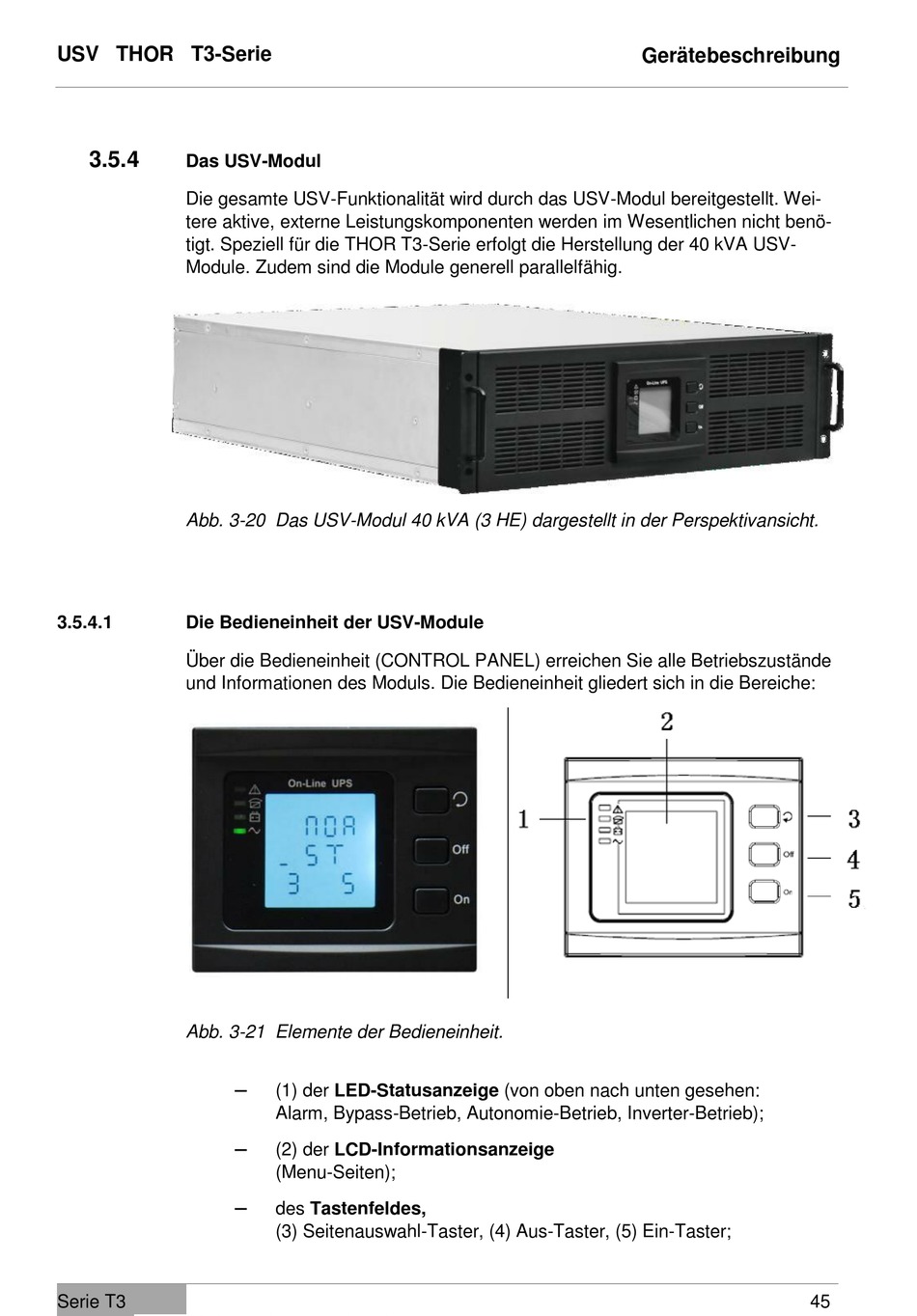

USV THOR T3-Serie
3.5.4
Das USV-Modul
Die gesamte USV-Funktionalität wird durch das USV-Modul bereitgestellt. Wei-
tere aktive, externe Leistungskomponenten werden im Wesentlichen nicht benö-
tigt. Speziell für die THOR T3-Serie erfolgt die Herstellung der 40 kVA USV-
Module. Zudem sind die Module generell parallelfähig.
Abb. 3-20 Das USV-Modul 40 kVA (3 HE) dargestellt in der Perspektivansicht.
3.5.4.1
Die Bedieneinheit der USV-Module
Über die Bedieneinheit (CONTROL PANEL) erreichen Sie alle Betriebszustände
und Informationen des Moduls. Die Bedieneinheit gliedert sich in die Bereiche:
Abb. 3-21 Elemente der Bedieneinheit.
Serie T3
(1) der LED-Statusanzeige (von oben nach unten gesehen:
Alarm, Bypass-Betrieb, Autonomie-Betrieb, Inverter-Betrieb);
(2) der LCD-Informationsanzeige
(Menu-Seiten);
des Tastenfeldes,
(3) Seitenauswahl-Taster, (4) Aus-Taster, (5) Ein-Taster;
Gerätebeschreibung
45
