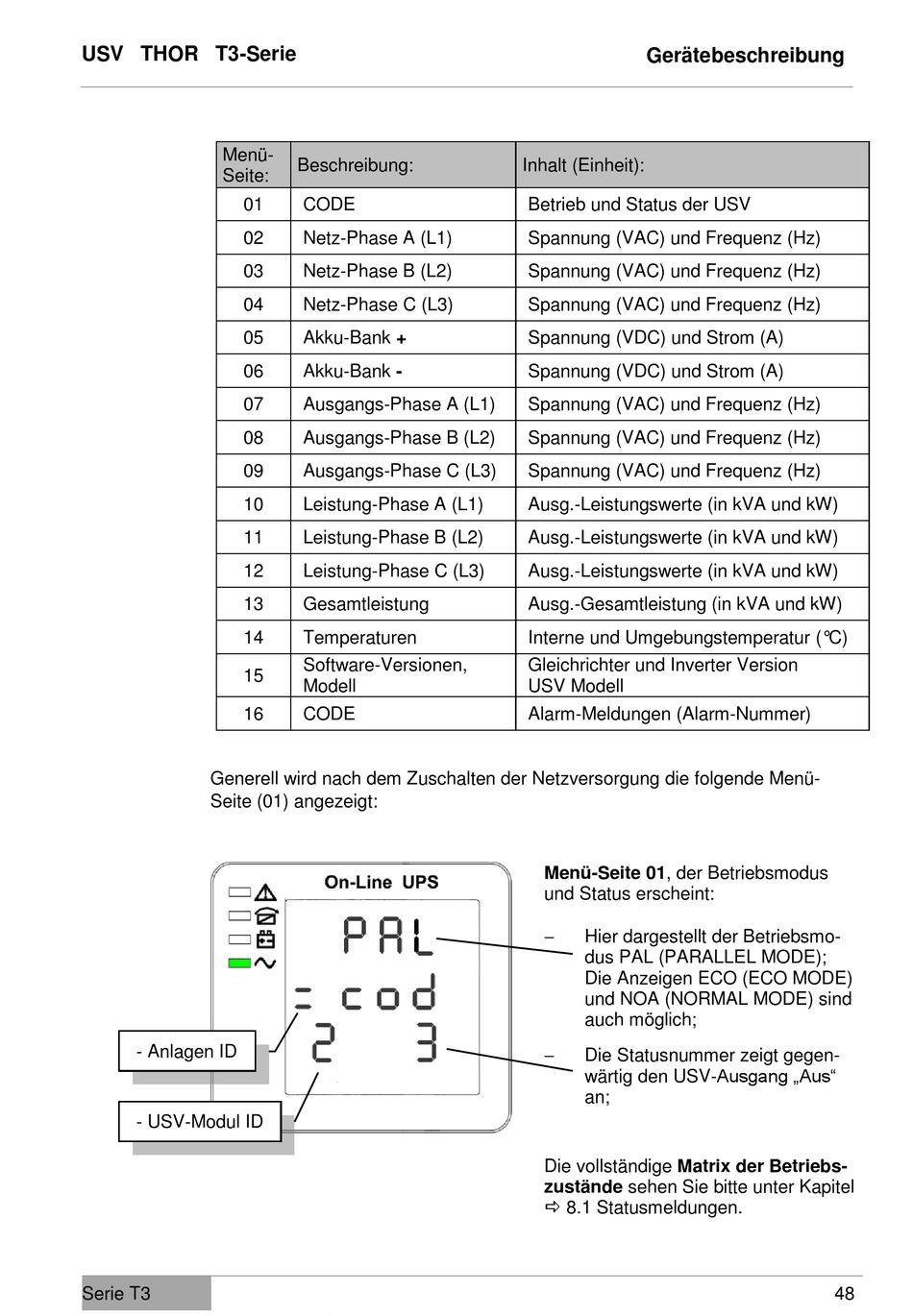

Effekta THOR T3-Serie Handbuch Seite 48

USV THOR T3-Serie
Menü-
Seite:
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
Generell wird nach dem Zuschalten der Netzversorgung die folgende Menü-
Seite (01) angezeigt:
- Anlagen ID
- USV-Modul ID
Serie T3
Beschreibung:
CODE
Netz-Phase A (L1)
Netz-Phase B (L2)
Netz-Phase C (L3)
Akku-Bank +
Akku-Bank -
Ausgangs-Phase A (L1)
Ausgangs-Phase B (L2)
Ausgangs-Phase C (L3)
Leistung-Phase A (L1)
Leistung-Phase B (L2)
Leistung-Phase C (L3)
Gesamtleistung
Temperaturen
Software-Versionen,
Modell
CODE
Gerätebeschreibung
Inhalt (Einheit):
Betrieb und Status der USV
Spannung (VAC) und Frequenz (Hz)
Spannung (VAC) und Frequenz (Hz)
Spannung (VAC) und Frequenz (Hz)
Spannung (VDC) und Strom (A)
Spannung (VDC) und Strom (A)
Spannung (VAC) und Frequenz (Hz)
Spannung (VAC) und Frequenz (Hz)
Spannung (VAC) und Frequenz (Hz)
Ausg.-Leistungswerte (in kVA und kW)
Ausg.-Leistungswerte (in kVA und kW)
Ausg.-Leistungswerte (in kVA und kW)
Ausg.-Gesamtleistung (in kVA und kW)
Interne und Umgebungstemperatur (°C)
Gleichrichter und Inverter Version
USV Modell
Alarm-Meldungen (Alarm-Nummer)
Menü-Seite 01, der Betriebsmodus
und Status erscheint:

Hier dargestellt der Betriebsmo-
dus PAL (PARALLEL MODE);
Die Anzeigen ECO (ECO MODE)
und NOA (NORMAL MODE) sind
auch möglich;

Die Statusnummer zeigt gegen-
wärtig den USV-Ausgang „Aus"
an;
Die vollständige Matrix der Betriebs-
zustände sehen Sie bitte unter Kapitel
 8.1 Statusmeldungen.
