USV THOR T3-Serie
3.5.2.1
Bedienelemente der Zentraleinheit
Das Bedienfeld der Zentraleinheit enthält einige Statusindikatoren (LEDs), so-
wie Folientaster. Die Statusinformationen sind selbstverständlich mit der jeweili-
gen Betriebsart der Anlage gekoppelt. Im Wesentlichen erhält man hier einen
schnellen Überblick über den aktuellen Betriebszustand und den Energiefluss
vom Eingang zum Ausgang grafisch.

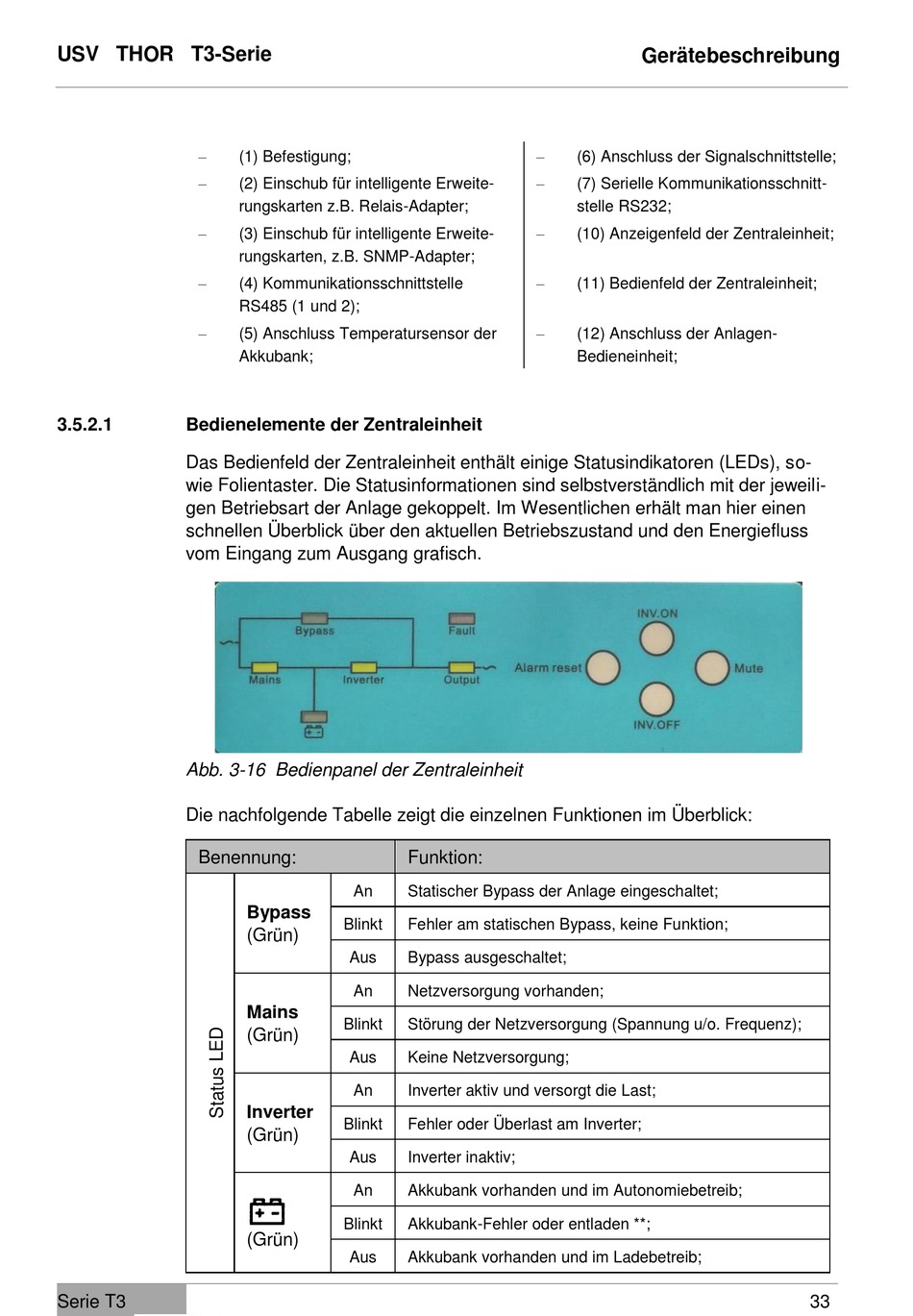

Abb. 3-16 Bedienpanel der Zentraleinheit
Die nachfolgende Tabelle zeigt die einzelnen Funktionen im Überblick:
Benennung:
Serie T3
(1) Befestigung;
(2) Einschub für intelligente Erweite-
rungskarten z.B. Relais-Adapter;
(3) Einschub für intelligente Erweite-
rungskarten, z.B. SNMP-Adapter;
(4) Kommunikationsschnittstelle
RS485 (1 und 2);
(5) Anschluss Temperatursensor der
Akkubank;
Funktion:
An
Statischer Bypass der Anlage eingeschaltet;
Bypass
Blinkt
Fehler am statischen Bypass, keine Funktion;
(Grün)
Aus
Bypass ausgeschaltet;
An
Netzversorgung vorhanden;
Mains
Blinkt
Störung der Netzversorgung (Spannung u/o. Frequenz);
(Grün)
Aus
Keine Netzversorgung;
An
Inverter aktiv und versorgt die Last;
Inverter
Blinkt
Fehler oder Überlast am Inverter;
(Grün)
Aus
Inverter inaktiv;
An
Akkubank vorhanden und im Autonomiebetreib;
Blinkt
Akkubank-Fehler oder entladen **;
(Grün)
Aus
Akkubank vorhanden und im Ladebetreib;
Gerätebeschreibung
(6) Anschluss der Signalschnittstelle;
(7) Serielle Kommunikationsschnitt-
stelle RS232;
(10) Anzeigenfeld der Zentraleinheit;
(11) Bedienfeld der Zentraleinheit;
(12) Anschluss der Anlagen-
Bedieneinheit;
33
