MoRoS Modem 2.1 PRO

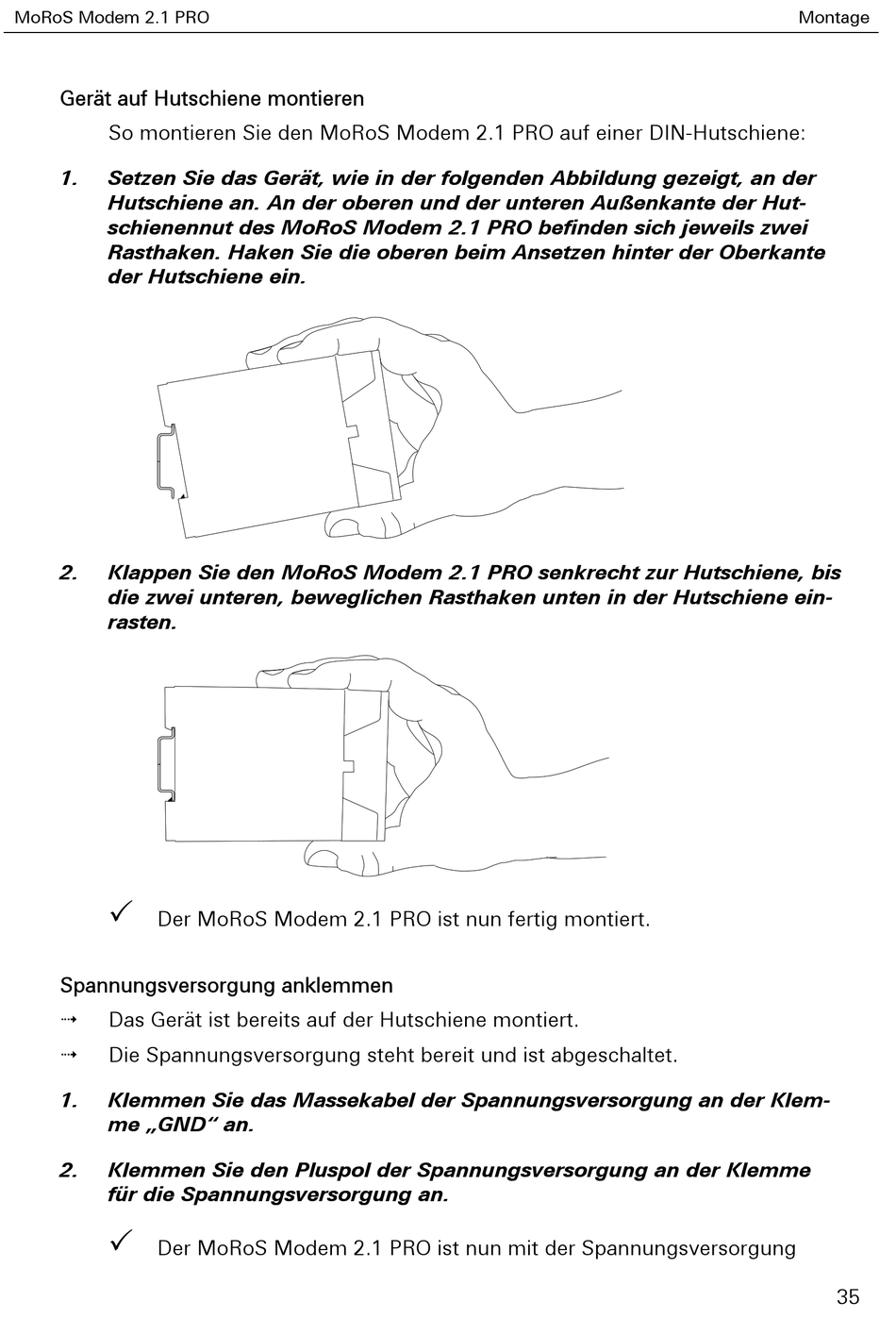

Gerät auf Hutschiene montieren
So montieren Sie den MoRoS Modem 2.1 PRO auf einer DIN-Hutschiene:
1. Setzen Sie das Gerät, wie in der folgenden Abbildung gezeigt, an der
Hutschiene an. An der oberen und der unteren Außenkante der Hut-
schienennut des MoRoS Modem 2.1 PRO befinden sich jeweils zwei
Rasthaken. Haken Sie die oberen beim Ansetzen hinter der Oberkante
der Hutschiene ein.
2. Klappen Sie den MoRoS Modem 2.1 PRO senkrecht zur Hutschiene, bis
die zwei unteren, beweglichen Rasthaken unten in der Hutschiene ein-
rasten.

Der MoRoS Modem 2.1 PRO ist nun fertig montiert.
Spannungsversorgung anklemmen

Das Gerät ist bereits auf der Hutschiene montiert.

Die Spannungsversorgung steht bereit und ist abgeschaltet.
1. Klemmen Sie das Massekabel der Spannungsversorgung an der Klem-
me „GND" an.
2. Klemmen Sie den Pluspol der Spannungsversorgung an der Klemme
für die Spannungsversorgung an.

Der MoRoS Modem 2.1 PRO ist nun mit der Spannungsversorgung
