MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Sicherheit Sicherheit Der Abschnitt Sicherheit verschafft einen Überblick über die für den Betrieb des Produkts zu beachtenden Sicherheitshinweise. Das Produkt ist nach den derzeit gültigen Regeln der Technik gebaut und betriebssicher. Es wurde geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand ver- lassen.
Sicherheit MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Technische Grenzwerte Das Produkt ist ausschließlich für die Verwendung innerhalb der in den Datenblättern angegebenen technischen Grenzwerte bestimmt. Folgende Grenzwerte sind einzuhalten: Die Umgebungstemperaturgrenzen dürfen nicht unter- bzw. überschritten werden.
MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Sicherheit Schilder und Symbole 1.4.1 Symbole und Signalwörter Gefahr! Schwere gesundheitliche Schäden / Lebensgefahr Eines dieser Symbole in Verbindung mit dem Signalwort Gefahr kennzeichnet eine unmittelbare drohende Gefahr. Bei Missach- tung sind Tod oder schwerste Verletzungen die Folge.
Sicherheit MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Pflichten des Betreibers Der Betreiber muss grundsätzlich die in seinem Land geltenden nationalen Vorschriften bezüglich Betrieb, Funktionsprüfung, Reparatur und Wartung von elektronischen Gerä- ten beachten. Qualifikation des Personals Die Installation, Inbetriebnahme und Wartung des Produkts darf nur durch ausgebildetes Fachpersonal erfolgen, das vom Anlagenbetreiber dazu autorisiert wurde.
MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Sicherheit Grundlegende Sicherheitshinweise Vorsicht! Nässe und Flüssigkeiten aus der Umgebung können ins Innere des Produkts gelangen! Brandgefahr und Beschädigung des Produkts. Das Produkt darf nicht in nassen oder feuchten Umgebungen oder direkt in der Nähe von Gewässern eingesetzt werden. In- stallieren Sie das Produkt an einem trockenen, vor Spritzwasser geschützten Ort.
Seite 12
Sicherheit MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Vorsicht! Beschädigung durch Chemikalien! Ketone und chlorierte Kohlenwasserstoffe lösen den Kunststoff des Gehäuses und beschädigen die Oberfläche des Geräts. Bringen Sie das Gerät auf keinen Fall mit Ketonen (z.B. Aceton) und chlorierten Kohlenwasserstoffen (z.B. Dichlormethan) in...
MoRoS ISDN für digitale ISDN-Telefonanschlüsse Im weiteren Verlauf dieses Handbuchs werden beide Versionen mit MoRoS Modem / ISDN 1.3 PRO bezeichnet. Sollte sich der MoRoS Modem vom MoRoS ISDN unterscheiden, so wird dies in den entsprechenden Passagen gesondert erwähnt. Die Abbildungen, Be- schreibungen und Funktionen können trotzdem in Einzelheiten von den Ihnen vorliegen-...
MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Lieferumfang Der Lieferumfang für den MoRoS Modem / ISDN 1.3 PRO umfasst die im Folgenden auf- geführten Zubehörteile. Bitte kontrollieren Sie, ob alle angegebenen Zubehörteile in Ih- rem Karton enthalten sind. Sollte ein Teil fehlen oder beschädigt sein, so wenden Sie sich bitte an Ihren Distributor.
MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Technische Daten Technische Daten Physikalische Eigenschaften Vorsicht! Überspannung und Spannungsspitzen aus dem Stromnetz! Brandgefahr und Beschädigung des Gerätes durch Überspan- nung. Installieren Sie einen geeigneten Überspannungsschutz. Die angegebenen Daten wurden bei nominaler Eingangsspannung, unter Volllast und einer Umgebungstemperatur von 25 °C gemessen.
HDLC transparent (PPP) Verbindungen: Tabelle 4: Technologische Eigenschaften ISDN Zulassungen MoRoS Modem / ISDN 1.3 PRO ist nach folgenden Richtlinien und Normen entwickelt: R&TTE 1999/5/EG DIN EN 55022 Class B DIN EN 61000-6-2 DIN EN 60950-1 ...

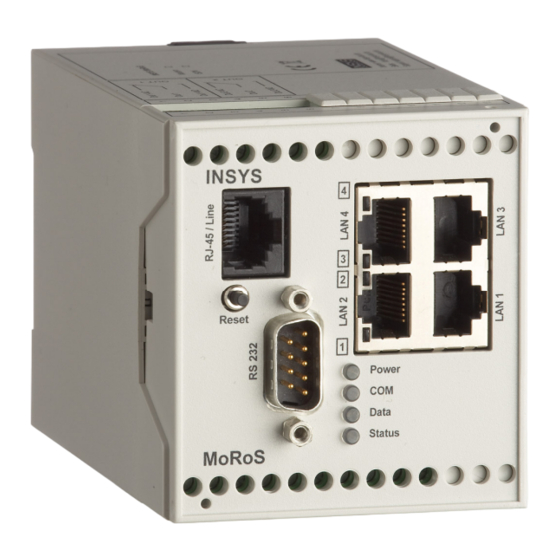

MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Anzeigen- und Bedienelemente Anzeigen- und Bedienelemente Abbildung 1: LEDs auf der Gerätvorderseite Position Bezeichnung Reset-Taster 4 Switchport Status LEDs Power LED Status LED Data LED COM LED Tabelle 5: Beschreibung der LEDs auf der Gerätevorderseite...
Anzeigen- und Bedienelemente MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Bedeutung der Anzeigen Bezeichnung Anzeige Bedeutung Switchport Status LED LED gelb Link mit 10 Mbit/s (Defaulteinstellung) LED grün Link mit 100 MBit/s LED blinkt Datenverkehr Power LED LED grün...
MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Anschlüsse Anschlüsse Anschlüsse Vorderseite Abbildung 2: Anschlüsse auf der Gerätevorderseite Position Bezeichnung Telefonanschluss / S0-Bus (RJ45-Line-Buchse) Switchport für Netzwerkanschluss Serielle Schnittstelle (RS232-Buchse) Tabelle 8: Beschreibung der Anschlüsse auf der Gerätevorderseite...
Anschlüsse MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Klemmanschlüsse Oberseite Abbildung 3: Anschlüsse auf der Geräteoberseite Klemme Bezeichnung Beschreibung OUT 1-NC Ausgang1 Ruhekontakt OUT 1 Ausgang1 OUT 1-NO Ausgang1 Arbeitskontakt OUT 2-NC Ausgang2 Ruhekontakt OUT 2 Ausgang2 OUT 2-NO Ausgang2 Arbeitskontakt Tabelle 9: Beschreibung der Anschlüsse auf der Geräteoberseite...
Anschlüsse MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Anschlussbelegung der seriellen Schnittstelle Abbildung 5: 9-polige Sub-D Buchse am Gerät Belegung Beschreibung Data Carrier Detect Receive Data Transmit Data Data Terminal Ready Ground Data Set Ready Request To Send Clear To Send...
MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Anschlüsse Belegung Beschreibung Nicht verbunden. Zum Anschluss eines nachgeschalteten Telefons. Ankommende Telefonleitung (Amtsanschluss oder Nebenstel- lenanlage). Ankommende Telefonleitung (Amtsanschluss oder Nebenstel- lenanlage). Zum Anschluss eines nachgeschalteten Telefons. Nicht verbunden. Tabelle 12: Beschreibung der Belegung des RJ12-Steckers und des TAE-Steckers ISDN-Anschluss (für ISDN)
Der MoRoS Modem / ISDN 1.3 PRO bietet Ihnen die folgenden Funktionen: Konfiguration über Weboberfläche Alle Funktionen des MoRoS Modem / ISDN 1.3 PRO können über eine Web- oberfläche konfiguriert und eingestellt werden. Der Zugriff auf die Web- oberfläche ist mit einer Benutzername- und Passwortabfrage geschützt.
Seite 25
Der MoRoS Modem / ISDN 1.3 PRO kann auch ein ganzes LAN über eine unsichere Internet-Verbindung abhör- und störungssicher durch einen VPN-Tunnel mit einem anderen Netzwerk (z.B. dem Firmennetzwerk) ver- binden. Der MoRoS Modem / ISDN 1.3 PRO kann sich dafür als Client zu ei- nem OpenVPN-Server verbinden. Verschiedene Methoden der VPN-Authentifizierung Der MoRoS Modem / ISDN 1.3 PRO unterstützt die Authentifizierung bei...
Seite 26
Portspiegelung am Ethernet-Switch für Analysezwecke Ein Port am Switch des MoRoS Modem / ISDN 1.3 PRO kann eine Kopie der Daten an einem anderen Netzwerkport des Switchs wiedergeben. An die- sem Mirror-Port können die übertragenen Daten für Analysezwecke (z.B.
Seite 27
Laden einer gleichen Konfiguration in ver- schiedene MoRoS Modem / ISDN 1.3 PRO. Firmware-Update über Weboberfläche Die Firmware des MoRoS Modem / ISDN 1.3 PRO kann über die Webober- fläche aktualisiert werden. Ein Update kann lokal oder aus der Ferne durchgeführt werden.
Symbole und Formatierungen dieser Anleitung MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Symbole und Formatierungen dieser Anleitung Im Folgenden werden die Festlegungen, Formatierungen und Symbole erklärt, die in die- sem Handbuch verwendet werden. Die unterschiedlichen Symbole sollen Ihnen das Le- sen und Auffinden der für Sie wichtigen Information erleichtern.
MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Montage Montage Dieser Abschnitt erklärt, wie Sie den MoRoS Modem / ISDN 1.3 PRO auf einer Hut- schiene montieren, die Spannungsversorgung anklemmen und wie Sie ihn wieder demontieren können. Vorsicht! Nässe und Flüssigkeiten aus der Umgebung können ins Innere des MoRoS Modem / ISDN 1.3 PRO gelangen!
Seite 30
Montage MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Gerät auf Hutschiene montieren So montieren Sie den MoRoS Modem / ISDN 1.3 PRO auf einer DIN- Hutschiene: Setzen Sie das Gerät, wie in der folgenden Abbildung gezeigt, an der Hut- schiene an.
Seite 31
Alle Kabel am MoRoS Modem / ISDN 1.3 PRO sind abgeklemmt. Führen Sie den Schlitzschraubendreher wie in der folgenden Abbildung ge- zeigt in die Rille hinten im Boden des MoRoS Modem / ISDN 1.3 PRO ein. Bewegen Sie den Schlitzschraubendreher wie in der folgenden Abbildung ge- zeigt zum MoRoS Modem / ISDN 1.3 PRO hin.
Seite 32
Während Sie die Kunststofffeder mit den unteren Rasthaken gespannt hal- ten, klappen Sie den MoRoS Modem / ISDN 1.3 PRO von der Hutschiene weg. Haken Sie den MoRoS Modem / ISDN 1.3 PRO aus und nehmen Sie es senk- recht zur Hutschiene ab.
Inbetriebnahme Dieses Kapitel erklärt, wie Sie den MoRoS Modem / ISDN 1.3 PRO in Betrieb neh- men; d. h. den MoRoS Modem / ISDN 1.3 PRO mit einem PC verbinden und zur Kon- figuration vorbereiten. MoRoS Modem / ISDN 1.3 PRO an Telefonnetz und einen PC anschließen So verbinden Sie das MoRoS Modem / ISDN 1.3 PRO über das mitgelieferte...
Seite 34
Prüfen Sie, ob Ihr MoRoS Modem / ISDN 1.3 PRO mit Spannung versorgt ist. Falls ja, ist vermutlich die falsche IP-Adresse im MoRoS Modem / ISDN 1.3 PRO eingestellt. Setzen Sie diesem Fall Ihr Gerät durch dreimaliges kurzes drücken des Resettasters auf Werkseinstellungen zu- rück und wiederholen Sie Schritt 2..
/ ISDN 1.3 PRO im selben Netz befindet. Dafür müssen die ersten drei Stel- len der IP Adresse des PC und MoRoS Modem / ISDN 1.3 PRO gleich sein. Beispielsweise hat MoRoS Modem / ISDN 1.3 PRO die IP-192.168.1.1. und der PC die IP-Adresse 192.168.1.2...
Seite 36
Bedienprinzip MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Ein Dialog zur Authentifizierung erscheint und fordert Sie auf, Benutzer- namen und Passwort einzugeben. Geben Sie den Benutzernamen und Passwort ein und klicken Sie danach auf Die Werkseinstellung der Weboberfläche für den Benutzernamen ist „in- sys“, für das Passwort „moros“.
/ ISDN 1.3 PRO Im Folgenden sind die einzelnen Seiten der Weboberfläche abgebildet. Diese Abbildun- gen dienen dazu, Ihnen das Suchen der verschiedenen Einstellungen in der Oberfläche zu erleichtern. 11.2.1 Hauptmenü / Startseite Abbildung 7: Weboberfläche MoRoS Modem / ISDN 1.3 PRO...
Bedienprinzip MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Abbildung 32: Weboberfläche MoRoS Modem / ISDN 1.3 PRO - Menü „System“, Seite „Update der Firm- ware oder der Konfiguration“ Abbildung 33 Weboberfläche MoRoS Modem / ISDN 1.3 PRO - Menü „System“, Seite „Download der Kon- figuration“...
12.1.1 Webinterface (Benutzername, Passwort, Fernkonfiguration) Die Weboberfläche dient zur Konfiguration des MoRoS Modem / ISDN 1.3 PRO. Sie wird durch eine Benutzername / Passwortabfrage gegen unbefugte Zugriffe geschützt. Die Weboberfläche kann standardmäßig von einem Rechner aus dem internen Netz erreicht werden.
12.1.2 IP-Adressen einstellen oder per DHCP beziehen Der MoRoS Modem / ISDN 1.3 PRO muss im LAN unter einer bestimmten IP-Adresse er- reichbar sein. Dazu geben Sie entweder eine statische IP-Adresse manuell ein, oder ver- anlassen MoRoS Modem / ISDN 1.3 PRO die IP-Adresse bei jedem Systemstart und zyk- lisch von einem anderen DHCP-Server im LAN zu beziehen.
Server vergebenen IP-Adressen steuern Sie über die „Lease Time“. Sollte sich im Netz- werk, in dem der MoRoS Modem / ISDN 1.3 PRO eingesetzt wird bereits ein DHCP Server befinden, so muss diese Funktion im MoRoS Modem / ISDN 1.3 PRO unbedingt abge- schaltet werden.
Schnittstelle des MoRoS Modem / ISDN 1.3 PRO angeschlossen sind. An einen konfigurierbaren Netzwerkport des MoRoS Modem / ISDN 1.3 PRO gesendete Daten werden an der seriellen Schnittstelle des MoRoS Modem / ISDN 1.3 PRO ausgegeben. Die serielle Schnittstelle kann in der Variante Pro auch zum Anschluss eines redundanten Kommunikationsgeräts benutzt werden.
12.2.1 DNS Forwarding einrichten Sie können den MoRoS Modem / ISDN 1.3 PRO als DNS-Relay-Server nutzen. Wenn der MoRoS Modem / ISDN 1.3 PRO bei den lokal angeschlossenen Netzwerkgeräten als DNS Server konfiguriert wird, leitet der MoRoS Modem / ISDN 1.3 PRO die DNS-Abfragen ent- weder an die vorher konfigurierten DNS-Server im Internet weiter oder benutzt die beim PPP-Verbindungsaufbau übergebenen IP Adressen als DNS Server.
12.2.2 Dynamisches DNS Update einrichten MoRoS Modem / ISDN 1.3 PRO kann die IP-Adresse, die Ihm dynamisch bei der Internet- einwahl zugewiesen wurde, einem DynDNS-Provider mitteilen, um so aus dem Internet unter einem Domainnamen erreichbar zu sein. Damit ist das Netzwerk hinter dem Mo- RoS Modem / ISDN 1.3 PRO aus dem Internet auch bei dynamisch zugeteilten IP-...
Für MoRoS Modem / ISDN 1.3 PRO können Sie die MSN (Multiple Subscriber Number) festlegen, über die MoRoS Modem / ISDN 1.3 PRO via ISDN angerufen werden kann. Die MSN ist die Rufnummer des MoRoS Modem / ISDN 1.3 PRO ohne Ortsvorwahl.
12.4.1 Modem konfigurieren Das im MoRoS Modem / ISDN 1.3 PRO integrierte Modem kann an landesspezifische An- forderungen und Telefoniestandards angepasst werden. Weiterhin kann man festlegen, ob das Modem vor dem Aufbau einer Verbindung auf den Wählton wartet um unnötige Wählvorgänge bei fehlender Telefonleitung zu verhindern.
Server verwenden. Die Dial-In-Funktion ermöglicht, dass sich Benutzer aus der Ferne per Modem über den MoRoS Modem / ISDN 1.3 PRO mit dem Netzwerk hinter dem MoRoS Modem / ISDN 1.3 PRO verbinden. Ähnlich der Einwahl bei einem Internetprovider au- thentifizieren sich die Benutzer per Benutzernamen und Kennwort beim MoRoS Modem / ISDN 1.3 PRO.
Sie berechtigte Anrufer einstellen. Die Anrufer können sich über die PPP- Authentifizierungsmethoden PAP oder CHAP oder über Ihre per CLIP mitgeteilte Ruf- nummer identifizieren. Die Verbindung, die dann vom MoRoS Modem / ISDN 1.3 PRO aufgebaut wird, müssen Sie zuvor im Menü „Dial-Out“ Abbildung 16, Seite 43 oben, Posi- tion 1) konfigurieren.
12.6.1 Dial-Out-Server einrichten Sie können MoRoS Modem / ISDN 1.3 PRO als Dial-Out-Sever einsetzen. MoRoS Modem / ISDN 1.3 PRO stellt automatisch eine PPP Verbindung zu einer Gegenstelle her, wenn Netzwerkverkehr in Richtung des Netzes der Gegenstelle auftritt. Der Netzwerkverkehr, der einen Verbindungsaufbau auslösen darf, kann über Regeln beschränkt werden.
Position 10) klicken. 12.6.2 Periodischen Dial-Out-Verbindungsaufbau einrichten MoRoS Modem / ISDN 1.3 PRO kann die zuvor konfigurierte Dial-Out-Verbindung zeitge- steuert auf und abbauen. Die Dial-Out-Verbindung wird täglich zu einer bestimmten Uhrzeit aufgebaut und zu einer anderen Uhrzeit wieder abgebaut.
12.6.3 Standleitungsbetrieb einrichten Sie können MoRoS Modem / ISDN 1.3 PRO so einstellen, dass eine PPP-Verbindung dau- erhaft aufrecht erhalten bleibt. Diese Betriebsart ist interessant für private Netze, bei denen keine Minutengebühren anfallen, oder für Abrechnungsmodelle, in denen nur die übertragenen Datenvolumen bezahlt werden (z.B.
Sollte versehentlich ein Port oder eine Adresse zugleich als er- laubt und verboten deklariert worden sein, so entfernt MoRoS Modem / ISDN 1.3 PRO beim speichern die Einträge für die verbotenen Ports und Adressen, die sich mit den er- laubten Einträgen überschneiden.
(z.B. GSM/GPRS). Es sind beliebige Kombinationen aus Modem, ISDN und GPRS Geräten möglich. Hierzu schließen Sie einfach ein weiteres INSYS Kommunikationsgerät über die serielle Schnittstelle des MoRoS Modem / ISDN 1.3 PRO an. MoRoS Modem / ISDN 1.3 PRO erkennt beim nächsten Systemstart automatisch, dass ein redundantes Übertra- gungsgerät zur Verfügung steht und ändert die Weboberfläche zur Konfiguration ent-...
Portforwarding benutzt. Im Internet ist nur die öffentliche IP-Adresse des MoRoS Modem / ISDN 1.3 PRO erreichbar. Über diese IP–Adresse können die lokalen Endgeräte im Netz des MoRoS Modem / ISDN 1.3 PRO aber trotzdem aus dem Internet erreicht wer- den, wenn NAT und Portforwarding benutzt werden.
(z.B. zu Diagnosezwecken). Die Einstellung für den „Exposed Host“ ist im Prinzip eine Portforwarding-Regel ohne Kriterien, die deshalb für alle Pakete gilt. Der „Exposed Host“ erhält alle Pakete, die nicht aus dem lokalen Netz des MoRoS Modem / ISDN 1.3 PRO angefordert wurden oder durch eine Portforwarding-Regel nicht bereits an einen Teilnehmer im lokalen Netz weitergeleitet wurden.
Die Logik der Firewall ist, dass jeglicher Datenverkehr verboten ist, der nicht ex- plizit durch eine Regel erlaubt wurde. Hier definieren Sie, welche Verbindungen über den MoRoS Modem / ISDN 1.3 PRO zuge- lassen sind. Wenn Sie die Firewall für eine der beiden Verbindungsarten „Dial-Out“ und „Dial-In“...
12.10.1 Proxyserver des MoRoS Modem / ISDN 1.3 PRO konfigurieren MoRoS Modem / ISDN 1.3 PRO bietet einen Proxy-Server. Dieser dient nicht als Cache für häufig aufgerufene Internetseiten. Er dient zum Verzögern der Verbindungstimeouts bei langsam aufbauenden Wählverbindungen (z.B. via Modem) und zum Ausfiltern von un- erwünschten URLs (z.B.
12.10.2 URL-Filter einrichten Der Proxy des MoRoS Modem / ISDN 1.3 PRO kann mit Hilfe des URL-Filters die möglichen URLs beschränken, die aus dem internen Netz des MoRoS Modem / ISDN 1.3 PRO von Rechnern aufgerufen werden können. Damit werden nur noch Zugriffe auf URLs erlaubt, die in der Filterliste eingetragen sind, alle anderen URLs sind gesperrt.
Dies ist von der Art des Verbindungsaufbaus (Dial-In oder Dial-Out) unabhängig . Abbildung 35 zeigt eine Beispielkonfiguration für ein VPN. Hier ist ein MoRoS Modem / ISDN 1.3 PRO als OpenVPN-Server und ein zweiter MoRoS Modem / ISDN 1.3 PRO als OpenVPN-Client konfiguriert. Client als auch Server können durch beliebige OpenVPN- fähige Geräte ersetzt werden.
Funktionen MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO MoRoS Modem / ISDN 1.3 PRO untersützt verschiedene Authentifizierungsmethoden beim Aufbau des VPN-Tunnels: Authentifizierungsart Verwendung Besonderheit Keine Zu Testzwecken und zum Keine verschlüsselte Verbindung Verbinden von Netzwer- ken ohne Verschlüsse- lung.
Dieses Programm dient als Gegenstelle, wenn Sie die Open VPN-Verbindung zu einem Windows PC aufbauen wollen. Konfiguration mit Weboberfläche Um den lokalen Port am MoRoS Modem / ISDN 1.3 PRO sowie den Port an der Gegenstelle festzulegen, geben Sie in den Eingabefeldern „Tunneln über Port...
Seite 76
Um das VPN-Ping-Intervall anzupassen, verwenden Sie das Eingabefeld „Ping- Intervall…“ (Abbildung 20, Seite 46 oben, Position 8). Geben Sie hier das Zeitin- tervall in Sekunden ein, in dem der VPN-Server des MoRoS Modem / ISDN 1.3 PRO Ping-Pakete an die VPN-Gegenstelle versendet. Der regelmäßige Ping dient zum Offenhalten der Verbindung über diverse Router und Gateways, die...
OpenVPN-Server konfigurieren Einrichten eines OpenVPN-Servers mit oder ohne Authentifizierung Im Folgenden wird erklärt, wie Sie den MoRoS Modem / ISDN 1.3 PRO als VPN- Server einrichten können. So können Sie den VPN-Server des MoRoS Modem / ISDN 1.3 PRO ohne Authentifizierung oder mit einer der beiden unterstützen Authentifi- zierungsmethoden (Zertifikatsbasiert oder per statischem Schlüssel) konfigurieren.
Seite 78
Sie hierzu auf „Durchsuchen“ (Abbildung 20, Seite 46, Position 18), wählen Sie eine Schlüsseldatei aus und klicken Sie anschließend auf die Schaltfläche „OK“ (Abbildung 20, Seite 46, Position 17), um die Datei auf den MoRoS Mo- dem / ISDN 1.3 PRO zu laden.
Seite 79
Gegenstelle erzeugen“ (siehe Abbildung 20, Seite 46 oben, Position 36). Damit Sie eine OpenVPN-Verbindung über den MoRoS Modem / ISDN 1.3 PRO aufbauen können, müssen Sie den OpenVPN-Server für Dial-Out- oder Dial-In-Verbindungen aktivieren. OpenVPN-Server mit zertifikatsbasierter Authentifizierung einrichten Um einen OpenVPN Server mit zertifikatsbasierter Authentifizierung einzu- richten, müssen Sie zuerst Diffie-Hellman-Parameter, (CA-) Zertifikate und...
MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Abbildung 36: OpenVPN mit Zertifikaten CA-Zertifikat erzeugen (unter Windows) So erzeugen Sie für den MoRoS Modem / ISDN 1.3 PRO-VPN Server sowie für die VPN-Clients ein CA-Zertifikat, das auf alle Teilnehmer im OpenVPN Netzwerk geladen werden muss.
Seite 81
Das CA-Zertifikat wird erzeugt. Sie finden im Unterverzeichnis „keys“ eine Datei mit dem Namen „ca.crt“. Diffie-Hellman-Parameter erzeugen So erzeugen Sie für den MoRoS Modem / ISDN 1.3 PRO-VPN Server die Dif- fie-Hellman-Parameter. Ein Diffie-Hellmann-Parametersatz ist im Auslie- ferzustand bereits geladen, diesen Abschnitt können Sie also überspringen.
Seite 82
MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Private Key und Zertifikate für den Server und Clients erzeugen So erzeugen Sie für den MoRoS Modem / ISDN 1.3 PRO VPN-Server sowie für die VPN-Clients die privaten Schlüssel und Zertifikate. ...
Seite 83
Funktionen Zertifikatsdateien und Schlüssel auf den MoRoS Modem / ISDN 1.3 PRO-OpenVPN- Server installieren und abschließend konfigurieren. So richten Sie den MoRoS Modem / ISDN 1.3 PRO-VPN Server mit den er- zeugten Zertifikaten ein. Sie haben bereits CA-Zertifikat, Diffie-Hellman-Parameter sowie private Schlüssel und Zertifikate für den Server sowie die Clients erzeugt.
Sie im Feld „IP-Adresse oder Domainname der Gegenstelle“ (Abbildung 21, Seite 47, Position 2) eine IP-Adresse oder einen Hostnamen an. Um den lokalen Port am MoRoS Modem / ISDN 1.3 PRO sowie den Port an der Gegenstelle festzulegen, geben Sie in den Eingabefeldern „Tunneln über Port (lokal / Gegenstelle)“...
Seite 85
Um das VPN-Ping-Intervall anzupassen, verwenden Sie das Eingabefeld „Ping- Intervall…“ (Abbildung 21, Seite 47, Position 10). Geben Sie hier das Zeitinter- vall in Sekunden ein, in dem der VPN-Client des MoRoS Modem / ISDN 1.3 PRO Ping-Pakete an die VPN-Gegenstelle versendet. Der regelmäßige Ping dient zum Offenhalten der Verbindung über diverse Router und Gateways, die evtl.
OpenVPN-Client konfigurieren Einrichten des OpenVPN-Client mit oder ohne Authentifizierung So können Sie den VPN-Client des MoRoS Modem / ISDN 1.3 PRO ohne Authentifi- zierung oder mit einer der drei unterstützen Authentifizierungsmethoden (Zertifi- katsbasiert, per statischen Schlüssel oder per Zertifikat mit Benutzernamen und Passwort) konfigurieren.
Seite 87
Funktionen OpenVPN Client mit statischem Schlüssel einrichten So richten Sie den MoRoS Modem / ISDN 1.3 PRO-VPN Client mit Authenti- fizierung über einen statischen Schlüssel ein. Dies ist für kleinere Anwen- dungen sinnvoll, bei denen der Aufwand für Zertifikatserstellung und - verwaltung nicht rentabel wäre.
Seite 88
Dial-In-Verbindungen aktivieren. OpenVPN-Client mit CA-Zertifikat und Benutzername / Passwort einrichten So richten Sie den MoRoS Modem / ISDN 1.3 PRO-VPN Client für die Au- thentifizierung mit Benutzername und Passwort ein. Diese Authentifizie- rungsart verwendet Zertifikate, allerdings hat hier nicht jeder VPN Teil- nehmer ein eigenes Zertifikat.
Seite 89
PRO aufbauen können, müssen Sie den OpenVPN-Client für Dial-Out- oder Dial-In-Verbindungen aktivieren. OpenVPN-Client für zertifikatsbasierte Authentifizierung konfigurieren So richten Sie den MoRoS Modem / ISDN 1.3 PRO-VPN Client für die zertifi- katsbasierte Authentifizierung ein. Sie haben einen für Ihr VPN passendes CA-Zertifikat, sowie einen privaten Schlüssel und ein Zertifikat von der VPN-Administration erhalten oder...
Seite 90
Stellen Sie sicher, das die IP-Adresse oder der Domainnamen der Gegenstelle (Abbildung 21, Seite 47, Position 2) eingestellt ist. Der MoRoS Modem / ISDN 1.3 PRO-OpenVPN-Client ist nun für die Verwen- dung der zertifikatsbasierten Authentifizierung vollständig konfiguriert. Damit Sie eine OpenVPN-Verbindung über den MoRoS Modem / ISDN 1.3 PRO aufbauen können, müssen Sie den OpenVPN-Client für Dial-Out- oder...
12.12.1 Status der Eingänge abfragen MoRoS Modem / ISDN 1.3 PRO besitzt digitale Eingänge, die einen PPP- Verbindungsaufbau oder einen Nachrichtenversand per SMS auslösen können. Die Ein- gänge sind geschlossen, wenn sie mit GND verbunden sind. Sie sind geöffnet, wenn keine Verbindung mit GND besteht.
Damit der SMS-Versand funktioniert, geben Sie die Nummer eines SMS Servi- ce Centers im Eingabefeld „SCN (Service Center Number)“ (Abbildung 24, Seite 48 oben, Position 8) an. Falls Sie den MoRoS Modem / ISDN 1.3 PRO an eine Te- lefonanlage angeschlossen haben, geben Sie das Zeichen (z.B. „0“) für die Amtsholung zusammen mit der Rufnummer ein.
Ausgänge 12.13.1 Status der Ausgänge abfragen MoRoS Modem / ISDN 1.3 PRO besitzt digitale Ausgänge, deren Status Sie über die Web- oberfläche abfragen und ändern können. Konfiguration mit Weboberfläche Um den Status der Ausgänge abzulesen, klicken Sie im Menü „Ausgänge“ auf der Seite „Ausgänge Status“...
12.14.1 Konfiguration und Status der Switchports abfragen Der Switch des MoRoS Modem / ISDN 1.3 PRO ist konfigurierbar. Das heißt, Sie können für jeden Switchport individuell bestimmen, welche Übertragungsrate verwendet oder ob er im halbduplexen oder vollduplexen Modus betrieben wird. Weiterhin können Sie über das Webinterface kontrollieren, an welchem Switchport ein Kabel angeschlossen ist...
MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Funktionen 12.14.3 LED-Anzeige der Switchports konfigurieren Sie können festlegen, wie die Ereignisse auf dem Netzwerk und die Zustände der Switch- ports and den Switchport-Status-LEDs angezeigt werden. Wir empfehlen, hier die Grund- einstellungen zu belassen und die Anzeigen nur kurzfristig für die Diagnose zu verän- dern.
MoRoS Modem / ISDN 1.3 PRO zeigt kurze Systemmeldungen (Abbildung 29, Seite 51 oben, Position 5) über Ereignisse und Fehler auf der Seite „Systemdaten“ an. Für Analyse- zwecke können Sie sich die letzten Meldungen des MoRoS Modem / ISDN 1.3 PRO in ei- ner Datei herunterladen, die alle Systemmeldungen enthält.
12.15.4 Uhrzeit über NTP-Server synchronisieren Die Uhr des MoRoS Modem / ISDN 1.3 PRO kann automatisch über einen NTP-Server aus dem Internet aktualisiert werden. Bei jedem Verbindungsaufbau versucht MoRoS Mo- dem / ISDN 1.3 PRO die Uhrzeit von festgelegten NTP Server zu synchronisieren. Die Zeit- zone muss im Gegensatz zur Uhrzeit selbst manuell dem Standort des MoRoS Modem / ISDN 1.3 PRO angepasst werden.
12.15.6 Firmware des MoRoS Modem / ISDN 1.3 PRO updaten Sie können die Firmware des MoRoS Modem / ISDN 1.3 PRO aktualisieren. Die Firmware ist eine Zusammenstellung von Betriebsystem und Programmen, in der die Funktionen des MoRoS Modem / ISDN 1.3 PRO implementiert sind. Um die Firmware zu aktualisie- ren, benötigen Sie zwei Dateien mit einer neuen Firmware, die Sie auf Anfrage bei Ihrem...
Seite 99
Eine Seite mit einer Sicherheitsabfrage erscheint. Bestätigen Sie die Abfrage mit Ja. Der Updatevorgang startet. Der Vorgang dauert je nach Firmwaregröße un- terschiedlich lange, bis die Datei auf den MoRoS Modem / ISDN 1.3 PRO vollständig übertragen ist. Der Browser wartet.
Konfigurationsdatei vom MoRoS Modem / ISDN 1.3 PRO herun- terladen Sie können die Konfiguration des MoRoS Modem / ISDN 1.3 PRO über die Weboberfläche herunterladen. Mit dieser Datei können Sie weitere, gleiche Geräte konfigurieren oder eine funktionierende Konfiguration sicher aufbewahren.
Konfigurationsdatei in MoRoS Modem / ISDN 1.3 PRO laden Sie können eine zuvor herunter geladene Konfigurationsdatei auf den MoRoS Modem / ISDN 1.3 PRO hochladen, um die momentan Konfiguration des MoRoS Modem / ISDN 1.3 PRO durch die in der Datei enthaltenen Einstellungen zu ersetzen.
Seite 102
Funktionen MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Wechseln Sie im Menü „System“ auf die Seite „Reset“ und wählen Sie „Neu- start“. Die neue Konfiguration ist nun aktiv.
MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Entsorgung Entsorgung 13.1 Rücknahme der Altgeräte Gemäß den Vorschriften der WEEE ist die Rücknahme und Verwertung von INSYS- Altgeräten für unsere Kunden wie folgt geregelt: Bitte senden Sie Ihre Altgeräte frachtfrei an folgende Adresse: Frankenberg-Metalle Gärtnersleite 8...
Die im MoRoS Modem / ISDN 1.3 PRO verwendeten Software -Technologien und Programme der Firm- ware sind zum Teil an die im Folgenden aufgeführten Lizenzen gebunden. Der Quellcode der an diese Lizenzen gebunden Teile der Firmware des MoRoS Modem / ISDN 1.3 PRO kann auf Anfrage von IN- SYS MICROLECTRONICS bezogen werden.
Seite 105
MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Lizenzen Activities other than copying, distribution and modification are not covered by this License; they are out- side its scope. The act of running the Program is not restricted, and the output from the Program is cove- red only if its contents constitute a work based on the Program (independent of having been made by running the Program).
Seite 106
Lizenzen MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO so on) of the operating system on which the executable runs, unless that component itself accompanies the executable. If distribution of executable or object code is made by offering access to copy from a designated place, then offering equivalent access to copy the source code from the same place counts as distribution of the source code, even though third parties are not compelled to copy the source along with the object code.
MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Lizenzen 11. BECAUSE THE PROGRAM IS LICENSED FREE OF CHARGE, THERE IS NO WARRANTY FOR THE PROGRAM, TO THE EXTENT PERMITTED BY APPLICABLE LAW. EXCEPT WHEN OTHERWI- SE STATED IN WRITING THE COPYRIGHT HOLDERS AND/OR OTHER PARTIES PROVIDE THE PROGRAM "AS IS"...
Seite 108
Lizenzen MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO the program into proprietary software. To prevent this, we have made it clear that any patent must be licensed for everyone's free use or not licensed at all. Most GNU software, including some libraries, is covered by the ordinary GNU General Public License, which was designed for utility programs.
Seite 109
MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Lizenzen b) You must cause the files modified to carry prominent notices stating that you changed the files and the date of any change. c) You must cause the whole of the work to be licensed at no charge to all third parties under the terms of this License.
Seite 110
Lizenzen MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Otherwise, if the work is a derivative of the Library, you may distribute the object code for the work under the terms of Section 6. Any executables containing that work also fall under Section 6, whether or not they are linked directly with the Library itself.
Seite 111
MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Lizenzen 10. Each time you redistribute the Library (or any work based on the Library), the recipient automatically receives a license from the original licensor to copy, distribute, link with or modify the Library subject to these terms and conditions.
Lizenzen MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO 14.3 Sonstige Lizenzen OpenVPN license: ------------------------ Copyright (C) 2002-2005 OpenVPN Solutions LLC <info@openvpn.net> OpenVPN is distributed under the GPL license version 2 (see below). Special exception for linking OpenVPN with OpenSSL:...
Seite 113
MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Lizenzen INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY...
Einstellungen für Kurznachrichten MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Einstellungen für Kurznachrichten Im Folgenden finden Sie eine Übersicht von Netzbetreibern in Deutschland. Alle Angaben sind ohne Gewähr und können sich ohne unser Zutun ändern. Alle notwendigen Informa- tionen sind über das Kundencenter des Netzbetreibers erhältlich.
MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Einstellungen für Kurznachrichten 15.2 Alarmierung per Fax über SMS Verschiedene Service Provider ermöglichen auch eine Alarmierung an ein Faxgerät. Dabei wird der auf dem Fax zu erscheinende Text als SMS versandt. Netzbetreiber Land Service-Center-Nr.
Ländercodes MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Ländercodes Anpassung des Modems an lokale Erfordernisse mit dem Befehl AT+GCI=<Ländercode> Alle weiteren Einstellungen sollten nach Wahl des Ländercodes vorgenommen werden, weil manche Werkseinstellungen länderabhängig sind. Land Code Europa TBR21*) FD (default) Ägypten...
Seite 117
MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Ländercodes Land Code Guatemala Honduras Hongkong Indien Indonesien Irland* FD/57 Island* FD/52 Israel Italien* FD/59 ITU/Taiwan Jamaika Japan Jemen Jordanien Kambodscha Kamerun Kanada Kasachstan Katar Kenia Kolumbien Korea (Republik) Kroatien Kuwait Laos...
Seite 118
Ländercodes MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Land Code Niederlande* FD/7B Niger Nigeria Norwegen* FD/82 Oman Österreich* FD/0A Pakistan Panama Paraguay Peru Philippinen Polen Portugal* FD/8B Reunion Rumänien Russische Förderation San Marino* Sambia Saudi-Arabien Schweden* FD/A5 Schweiz FD/A6*...
MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Ländercodes Land Code Weißrussland (Belarus) Zypern Tabelle 19: Ländercodes für Anpassung an lokale Erfordernisse Der Standard TBR21 gilt für alle öffentlichen Telefonnetze in den EU-Ländern (Bel- gien, Dänemark, Deutschland, Finnland, Frankreich, Griechenland, Großbritannien, Ir- land, Italien, Luxemburg, Niederlande, Österreich, Portugal, Schweden, Spanien) sowie in...
Dynamic Host Configuration Protocol, DHCP-Server können DHCP-Clients auf deren Anfrage dynamisch eine IP-Adresse und andere Parameter über- geben. Dial-In: MoRoS kann über eine Wählverbindung angerufen werden und eine Ver- bindung zum LAN herstellen. Dial-Out: MoRoS kann über eine Wählverbindung anrufen, und z.B. eine Verbindung ins Internet herstellen.
Seite 123
MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Glossar Gateway: Dies ist eine Maschine, die wie ein Router arbeitet. Im Gegensatz zum Rou- ter kann ein Gateway auch Datenpakete von unterschiedlichen Hardware- Netzwerken routen. GPRS: General Packet Radio Service, Weiterentwicklung des ->GSM- Mobilfunknetzes um höhere Datenübertragungsraten erreichen zu können.
Seite 124
Glossar MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO Router: Dies ist eine Maschine, die in einem Netzwerk dafür sorgt, dass die bei ihm eintreffenden Daten eines Protokolls zum vorgesehenen Zielnetz bzw. Subnetz weitergeleitet werden. SCN: Service Center Number, Rufnummer des Rechners, der Kurzmitteilungen (- >SMS) über das GSM-Netz entgegennimmt und zu den Empfängern weiter-...
