Inhaltszusammenfassung für INSYS MOROS 2.1 PRO

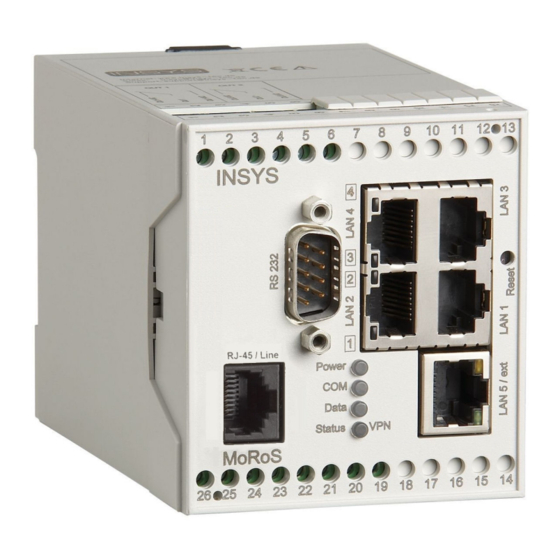

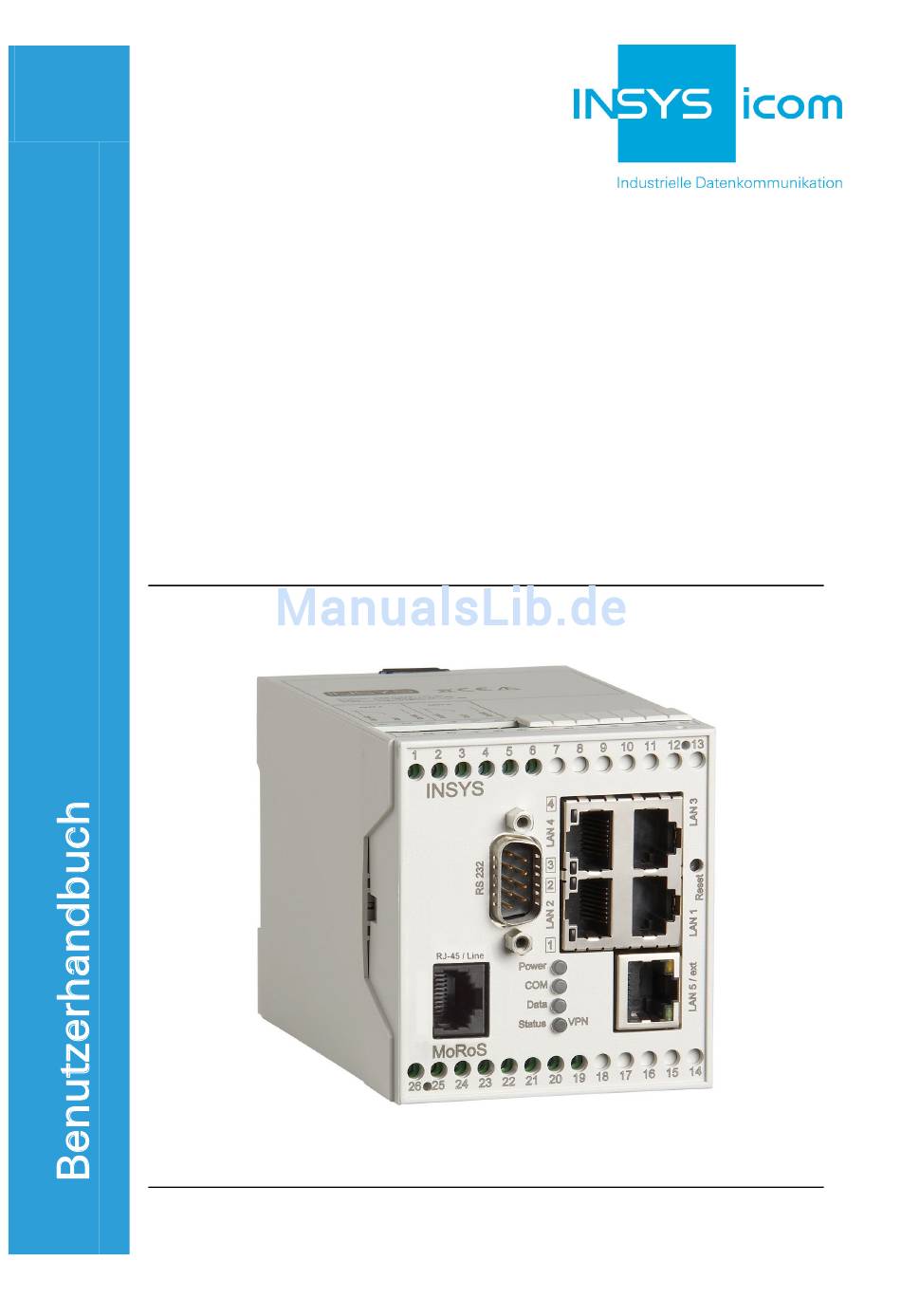

- Seite 1 MoRoS Modem 2.1 PRO...
- Seite 3 Copyright © January 12 INSYS MICROELECTRONICS GmbH Jede Vervielfältigung dieses Handbuchs ist nicht erlaubt. Alle Rechte an dieser Do- kumentation und an den Geräten liegen bei INSYS MICROELECTRONICS GmbH Regensburg. Warenzeichen und Firmenzeichen Die Verwendung eines hier nicht aufgeführten Waren- oder Firmenzeichens ist kein Hinweis auf die freie Verwendbarkeit desselben.
-
Seite 4: Inhaltsverzeichnis
Inhalt Allgemeines .....................8 Gewährleistungsbestimmungen ................8 Kennzeichnung von Warnungen und Hinweisen ...........9 1.2.1 Symbole und Signalwörter............... 9 Symbole und Formatierungen dieser Anleitung...........10 Sicherheit....................11 Bestimmungsgemäße Verwendung ..............11 Technische Grenzwerte ..................12 Pflichten des Betreibers ..................12 Qualifikation des Personals..................12 Hinweise zu Transport und Lagerung ..............13 Kennzeichnungen auf dem Produkt..............13 Umweltschutz......................14 Sicherheitshinweise zur elektrischen Installation..........14... - Seite 5 Contents Bedienprinzip ..................40 11.1 Bedienung mit Web-Interface................40 11.2 Zugang über das HTTPS-Protokoll...............41 Funktionen .....................43 12.1 Basic Settings ......................43 12.1.1 Web-Interface (Benutzername, Kennwort, Fernkonfiguration) ....43 12.1.2 IP-Adressen einstellen ................44 12.1.3 Statische Routen eintragen ..............45 12.2 Modem ........................46 12.2.1 Modem konfigurieren................
- Seite 6 Inhalt 12.9 Konfigurierbarer Switch..................86 12.9.1 Konfiguration und Status der Switchports abfragen......86 12.9.2 Switchports konfigurieren..............87 12.9.3 LED-Anzeige der Switchports konfigurieren .......... 87 12.9.4 VLAN konfigurieren................88 12.9.5 Portspiegelung einrichten ..............89 12.10 Seriell-Ethernet-Gateway ..................90 12.10.1 Seriell-Ethernet-Gateway einrichten............90 12.10.2 Seriell-Ethernet-Gateway-Schnittstelle konfigurieren ......92 12.10.3 Modem-Emulator ...................
- Seite 7 Contents Lizenzen ....................123 18.1 GNU GENERAL PUBLIC LICENSE ..............123 18.2 GNU LIBRARY GENERAL PUBLIC LICENSE ............126 18.3 Sonstige Lizenzen ....................131 Glossar....................133 Tabellen & Abbildungen...............137 20.1 Tabellenverzeichnis....................137 20.2 Abbildungsverzeichnis..................137 Stichwortverzeichnis................138 Jan-12...
-
Seite 8: Allgemeines
Einsatz von unzureichend qualifiziertem Personal sowie eigenmächtige Veränderungen schließen die Haftung des Herstellers für daraus resultierende Schä- den aus. Die Gewährleistung des Herstellers erlischt. Es gelten die Bestimmungen unserer Liefer- und Einkaufsbedingungen (AGB). Diese finden Sie auf unserer Webseite (www.insys-icom.de/impressum/) unter „AGB“. -
Seite 9: Kennzeichnung Von Warnungen Und Hinweisen
MoRoS Modem 2.1 PRO Allgemeines Kennzeichnung von Warnungen und Hinweisen 1.2.1 Symbole und Signalwörter Gefahr! Schwere gesundheitliche Schäden / Lebensgefahr Eines dieser Symbole in Verbindung mit dem Signalwort Gefahr kennzeichnet eine unmittelbare drohende Gefahr. Bei Missachtung sind Tod oder schwerste Verletzungen die Folge. -
Seite 10: Symbole Und Formatierungen Dieser Anleitung
Allgemeines MoRoS Modem 2.1 PRO Symbole und Formatierungen dieser Anleitung Im Folgenden werden die Festlegungen, Formatierungen und Symbole erklärt, die in diesem Handbuch verwendet werden. Die unterschiedlichen Symbole sollen Ihnen das Lesen und Auffinden der für Sie wichtigen Information erleichtern. Der folgende Text entspricht in seiner Struktur den Handlungsanweisungen dieses Handbuchs. -
Seite 11: Sicherheit
MoRoS Modem 2.1 PRO Sicherheit Sicherheit Der Abschnitt Sicherheit verschafft einen Überblick über die für den Betrieb des Pro- dukts zu beachtenden Sicherheitshinweise. Das Produkt ist nach den derzeit gültigen Regeln der Technik gebaut und betriebssi- cher. Es wurde geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zu- stand verlassen. -
Seite 12: Technische Grenzwerte
Sicherheit MoRoS Modem 2.1 PRO Technische Grenzwerte Das Produkt ist ausschließlich für die Verwendung innerhalb der in den Datenblät- tern angegebenen technischen Grenzwerte bestimmt. Folgende Grenzwerte sind einzuhalten: Die Umgebungstemperaturgrenzen dürfen nicht unter- bzw. über- schritten werden. Der Versorgungsspannungsbereich darf nicht unter- bzw. überschritten werden. -
Seite 13: Hinweise Zu Transport Und Lagerung
MoRoS Modem 2.1 PRO Sicherheit Hinweise zu Transport und Lagerung Die folgenden Hinweise sind zu beachten: Das Produkt während des Transports und der Lagerung keiner Feuch- tigkeit und keinen anderen möglicherweise schädlichen Umweltbedin- gungen (Einstrahlung, Gase, usw.) aussetzen. Produkt entsprechend verpacken. -
Seite 14: Umweltschutz
Sicherheit MoRoS Modem 2.1 PRO Umweltschutz Entsorgen Sie das Produkt sowie die Verpackung gemäß den entsprechenden Um- weltschutzvorschriften. Im Abschnitt Entsorgung dieses Handbuchs finden Sie Hin- weise zur Entsorgung des Produkts. Trennen Sie die Verpackungsbestandteile aus Karton und Papier sowie Kunststoff und führen Sie sie über die entsprechenden Sammelsysteme dem Recycling zu. - Seite 15 MoRoS Modem 2.1 PRO Sicherheit Vorsicht! Überstrom in der Geräteversorgung! Brandgefahr und Beschädigung des Produkts durch Über- strom. Sichern Sie das Produkt mit einer geeigneten Sicherung gegen Ströme höher als 1,6 A ab. Vorsicht! Überspannung und Spannungsspitzen aus dem Stromnetz! Brandgefahr und Beschädigung des Gerätes durch Über- spannung.
-
Seite 16: Verwendung Von Open-Source-Software
Quellcode auf Nachfrage zu versenden, endet automatisch mit Ablauf von 3 Jahren nach Lieferung unseres Produkts an den Kunden. Anfragen sind insoweit möglichst unter Angabe der Seriennummer unseres Produktes an folgende Adresse zu senden: INSYS MICROELECTRONICS GmbH Waffnergasse 8 93047 Regensburg... -
Seite 17: Besondere Haftungsbestimmungen
Produkt geändert wird. Die mit dem Vertrag, der dem Erwerb unseres Produkt zugrunde liegt, gegebene Gewährleistung gilt nur für die unveränderte Open-Source-Software und die unveränderte Softwarekonfiguration in unserem Produkt. Verwendete Open-Source-Software Wenden Sie sich bitte an unsere Support-Abteilung (support@insys-icom.de) für eine Liste der in diesem Produkt verwendeten Open-Source-Software... -
Seite 18: Lieferumfang
1 Support-CD mit Benutzerhandbuch im PDF-Format Folgende weiterführenden Dokumente für den MoRoS Modem 2.1 PRO finden Sie auf der mitgelieferten Support-CD oder im Downloadbereich und auf der Produktsei- te des MoRoS Modem 2.1 PRO unter www.insys-tec.de: Zusatzhandbuch ASCII-Konfigurationsdatei Zusatzhandbuch Automatisches Update... -
Seite 19: Technische Daten
MoRoS Modem 2.1 PRO Technische Daten Technische Daten Physikalische Merkmale Die angegebenen Daten wurden bei nominaler Eingangsspannung, unter Volllast und einer Umgebungstemperatur von 25 °C gemessen. Die Grenzwerttoleranzen unterliegen den üblichen Schwankungen. Physikalische Eigenschaft Wert Betriebsspannung minimal 10 V DC maximal 60 V DC Leistungsaufnahme Ruhe ca. -
Seite 20: Technologische Merkmale
Technische Daten MoRoS Modem 2.1 PRO Technologische Merkmale Technologische Eigenschaft Beschreibung Kommunikationsschnittstelle für ein- Analoges INSYS 56k-Modem und ausgehende PPP-Verbindungen 4-Port Ethernet-Switch 10/100 Mbit/s Voll- / Halbduplex Auto- sense; Automatische Erkennung der Verdrahtung „Crossover” oder „Patch“. Übertragungsrate Bis zu 56 kb/s Unterstützte Datenkompressionsstan-... -
Seite 21: Anzeige- Und Bedienelemente
MoRoS Modem 2.1 PRO Anzeige- und Bedienelemente Anzeige- und Bedienelemente Abbildung 1: Anzeige- und Bedienelemente auf der Gerätevorderseite Position Bezeichnung Status/VPN LED Data LED COM LED Power LED Status LED für Switch LAN 4 Status LED für Switch LAN 3 Reset-Taster Status LED für Switch LAN 2 Status LED für Switch LAN 1... -
Seite 22: Bedeutung Der Anzeigeelemente
Anzeige- und Bedienelemente MoRoS Modem 2.1 PRO Bedeutung der Anzeigeelemente Farbe Funktion blitzt blinkt gelb Link 10 MBit/s Switch Daten- verbunden LAN 1-4 verkehr Link 100 grün MBit/s Daten- Link 10 MBit/s ange verkehr Switch verbunden LAN 5 Link 100 grün MBit/s Power... -
Seite 23: Anschlüsse
MoRoS Modem 2.1 PRO Anschlüsse Anschlüsse Anschlüsse Vorderseite Abbildung 2: Anschlüsse auf der Gerätevorderseite Position Bezeichnung Telefonanschluss (RJ45/Line-Buchse) Serielle Schnittstelle (RS232-Anschluss V.24/V.28) Switch mit 4 Ethernet-Ports (RJ45, 10/100 BT) Ethernet-Port (RJ45, 10/100 BT) Tabelle 6: Beschreibung der Anschlüsse auf der Gerätevorderseite... -
Seite 24: Klemmanschlüsse Oberseite
Anschlüsse MoRoS Modem 2.1 PRO Klemmanschlüsse Oberseite Abbildung 3: Anschlüsse auf der Geräteoberseite Klemme Bezeichnung Beschreibung OUT 1-NC Ausgang 1 Ruhekontakt OUT 1 Ausgang 1 OUT 1-NO Ausgang 1 Arbeitskontakt OUT 2-NC Ausgang 2 Ruhekontakt OUT 2 Ausgang 2 OUT 2-NO Ausgang 2 Arbeitskontakt Tabelle 7: Beschreibung der Anschlüsse auf der Geräteoberseite... -
Seite 25: Klemmanschlüsse Unterseite
MoRoS Modem 2.1 PRO Anschlüsse Klemmanschlüsse Unterseite Abbildung 4: Anschlüsse auf der Geräteunterseite Klemme Bezeichnung Beschreibung Ground (Masse) Input 2 Eingang 2 Input 1 Eingang 1 Ground (Masse) Reset Reset-Eingang Ground (Masse) 10 ... 60 VDC Spannungsversorgung 10 V – 60 V DC Ground (Masse) Tabelle 8: Beschreibung der Anschlüsse auf der Geräteunterseite... -
Seite 26: Anschlussbelegung Der Seriellen Schnittstelle
Anschlüsse MoRoS Modem 2.1 PRO Anschlussbelegung der seriellen Schnittstelle Abbildung 5: 9-poliger D-Sub-Anschluss am Gerät Belegung Beschreibung Data Carrier Detect Receive Data Transmit Data Data Terminal Ready Ground Data Set Ready Request To Send Clear To Send Ring Indication Tabelle 9: Beschreibung der Pin-Belegung des D-Sub-Anschlusses... -
Seite 27: Rj45-Telefonanschluss
MoRoS Modem 2.1 PRO Anschlüsse RJ45-Telefonanschluss a2 a1 Abbildung 6: RJ12-Stecker verbunden mit TAE-Stecker Belegung Beschreibung Nicht verbunden Zum Anschluss eines nachgeschalteten Telefons Ankommende Telefonleitung (Amtsanschluss oder Neben- stellenanlage) Ankommende Telefonleitung (Amtsanschluss oder Neben- stellenanlage) Zum Anschluss eines nachgeschalteten Telefons Nicht verbunden Tabelle 10: Beschreibung der Belegung des RJ12-Steckers und des TAE-Steckers... -
Seite 28: Funktionsübersicht
Daten auf der seriellen Schnittstelle ausgeben. Ebenso werden an der seriellen Schnittstelle ankommende Daten an eine IP-Gegenstelle versendet. Das Seriell-Ethernet-Gateway erlaubt zusammen mit dem INSYS VCom-Treiber die Übertragung einer seriel- len Verbindung über ein Netzwerk. DHCP-Server Am Switch angeschlossene Ethernetgeräte können vom MoRoS Mo- dem 2.1 PRO automatisch ihre IP-Adresse beziehen. - Seite 29 MoRoS Modem 2.1 PRO Funktionsübersicht Dynamischer DSL-Verbindungsaufbau Der MoRoS Modem 2.1 PRO kann bei Bedarf selbständig eine DSL (PPPoE)-Verbindung aufbauen. Nach einer definierbaren Idle-Time oder einer definierbaren maximalen Verbindungszeit wird die Verbindung wieder abgebaut. Wählfilter für DSL-Verbindungsaufbau Mit Hilfe der Wählfilter kann definiert werden, welche Datenpakete zu einem PPPoE-Verbindungsaufbau führen.
- Seite 30 Funktionsübersicht MoRoS Modem 2.1 PRO PPP-Standleitungsbetrieb Der MoRoS Modem 2.1 PRO kann eine dauerhafte Verbindung über eine „Wählleitung“ herstellen und aufrecht erhalten. So ist es möglich, mit einem Netzwerk über eine Wählverbindung wie über eine „Standleitung“ zu kommunizieren. Periodischer PPP-Verbindungsaufbau Der MoRoS Modem 2.1 PRO kann zeitgesteuert eine PPP-Verbindung aufbauen ebenso zeitgesteuert schließen.
- Seite 31 MoRoS Modem 2.1 PRO Funktionsübersicht IPT-Protokoll Der MoRoS Modem 2.1 PRO unterstützt die Kommunikation über IPT (Internet-Protokoll Telemetrie). Der MoRoS Modem 2.1 PRO kann sich als IPT-Slave zu einem IPT-Master verbinden und Nutzdaten des Se- riell-Ethernet-Gateway an einen anderen IPT-Slave tunneln. ...
- Seite 32 Funktionsübersicht MoRoS Modem 2.1 PRO SNMP-Agent für die Bearbeitung von SNMP-Anfragen Der MoRoS Modem 2.1 PRO kann bei aktiviertem SNMP-Agent einge- hende SNMP-Anfragen (SNMP-Get-Requests) beantworten. Damit können fast alle Konfigurationsparameter ausgelesen werden. Digitale Schaltausgänge und Eingänge Der MoRoS Modem 2.1 PRO verfügt über zwei potentialfreie Schal- tausgänge, die zum Schalten weiterer Funktionen in einer Applikation genutzt werden können.
- Seite 33 ASCII) oder Sandbox-Image-Dateien, die auf einem Server entspre- chend bereitgestellt werden. Optionales redundantes Kommunikationsgerät anschließbar Sie können ein zweites INSYS Kommunikationsgerät über die serielle Schnittstelle an den MoRoS Modem 2.1 PRO anschließen, um dadurch die Dial-Out- und Dial-In- Kommunikation durch Redundanz abzusi- chern und die Verfügbarkeit zu erhöhen.
-
Seite 34: Montage
Montage MoRoS Modem 2.1 PRO Montage Dieser Abschnitt erklärt, wie Sie den MoRoS Modem 2.1 PRO auf einer Hut- schiene montieren, die Spannungsversorgung anklemmen und wie Sie ihn wieder demontieren können. Beachten Sie dazu unbedingt die Anweisungen im Abschnitt „Sicherheit“ dieses Handbuchs, insbesondere die „Sicherheits- hinweise zur elektrischen Installation“. - Seite 35 MoRoS Modem 2.1 PRO Montage Gerät auf Hutschiene montieren So montieren Sie den MoRoS Modem 2.1 PRO auf einer DIN-Hutschiene: Setzen Sie das Gerät, wie in der folgenden Abbildung gezeigt, an der Hutschiene an. An der oberen und der unteren Außenkante der Hut- schienennut des MoRoS Modem 2.1 PRO befinden sich jeweils zwei Rasthaken.
- Seite 36 Montage MoRoS Modem 2.1 PRO verbunden. Spannungsversorgung trennen Das Gerät ist auf der Hutschiene montiert. Die Spannungsversorgung ist angeschlossen und abgeschaltet. Trennen Sie das Massekabel der Spannungsversorgung von der Klem- me „GND“. Trennen Sie den Pluspol der Spannungsversorgung von der Klemme für die Spannungsversorgung.
- Seite 37 MoRoS Modem 2.1 PRO Montage dung gezeigt zum MoRoS Modem 2.1 PRO hin. Die Kunststofffeder mit den unteren Rasthaken wird auseinandergezo- gen. Während Sie die Kunststofffeder mit den unteren Rasthaken gespannt halten, klappen Sie den MoRoS Modem 2.1 PRO von der Hutschiene weg.
-
Seite 38: Inbetriebnahme
Inbetriebnahme MoRoS Modem 2.1 PRO Inbetriebnahme Dieses Kapitel erklärt, wie Sie den MoRoS Modem 2.1 PRO in Betrieb nehmen; d.h. den MoRoS Modem 2.1 PRO mit einem PC verbinden und zur Konfigurati- on vorbereiten. Den MoRoS Modem 2.1 PRO an Telefonnetz und einen PC anschließen So verbinden Sie den MoRoS Modem 2.1 PRO über das mitgelieferte Tele- fonkabel mit dem Telefonanschluss und mit einem Netzwerkkabel mit einem ... - Seite 39 Sie werden durch einen Dialog zur Authentifizierung mit Benutzerna- men und Kennwort aufgefordert. Gebe n Sie das als Benutzernamen „insys“ und als Kennwort „moros“ ein. Benutzername und Kennwort sind als Werkeinstellung gesetzt. Funkti- oniert die Anmeldung am Web-Interface mit diesen Daten nicht, setzen Sie Ihren MoRoS Modem 2.1 PRO auf die Werkseinstellungen zurück;...
-
Seite 40: Bedienprinzip
Bedienprinzip MoRoS Modem 2.1 PRO Bedienprinzip Dieses Kapitel erklärt Ihnen, wie Sie bei Bedienung und Konfiguration eines MoRoS Modem 2.1 PRO vorgehen. Der MoRoS Modem 2.1 PRO wird mit Hilfe einer web-basierten Schnittstelle (Web- Interface) konfiguriert und bedient. Das Web-Interface selbst wird mit Hilfe eines Webbrowsers angezeigt und bedient. -
Seite 41: Zugang Über Das Https-Protokoll
Geben Sie den Benutzernamen und Kennwort ein und klicken Sie da- nach auf OK. Die Werkseinstellung des Web-Interface sind wie folgt: der Benutzername ist „insys“, das Kennwort ist „moros“. Die Startseite des Web-Interface wird angezeigt. Wählen Sie über das Menü links den Menüpunkt aus, in dem Sie Ein- stellungen vornehmen möchten. - Seite 42 Bedienprinzip MoRoS Modem 2.1 PRO besteht aus der MAC-Adresse des MoRoS Modem 2.1 PRO, wobei die Doppel- punkte durch Unterstriche ersetzt sind. Sie können diese Warnmeldung ignorieren und (je nach Browser und Betriebs- system) eine Ausnahme für diesen Server hi nzufügen oder die sichere Verbin- dung zu diesem Server trotzdem aufbauen.
-
Seite 43: Funktionen
MoRoS Modem 2.1 PRO Funktionen Funktionen 12.1 Basic Settings 12.1.1 Web-Interface (Benutzername, Kennwort, Fernkonfiguration) Das Web-Interface dient zur Konfiguration des MoRoS Modem 2.1 PRO. Es wird durch eine Abfrage von Benutzername / Kennwort gegen unbefugte Zugriffe ge- schützt. Das Web-Interface kann für eine Konfiguration von einem Rechner aus dem internen Netz oder für eine Fernkonfiguration konfiguriert werden. -
Seite 44: Ip-Adressen Einstellen
Funktionen MoRoS Modem 2.1 PRO 12.1.2 IP-Adressen einstellen Der MoRoS Modem 2.1 PRO muss im LAN unter einer bestimmten IP-Adresse er- reichbar sein. Dazu müssen Sie eine statische IP-Adresse eingeben. Dem lokalen Netzwerk kann eine virtuelle Netzwerkadresse zugewiesen werden. Geräte im lokalen Netzwerk können anschließend über das WAN mit der virtuellen Adresse angesprochen werden. -
Seite 45: Statische Routen Eintragen
MoRoS Modem 2.1 PRO Funktionen 12.1.3 Statische Routen eintragen Sie können im MoRoS Modem 2.1 PRO statische Routen für die Weiterleitung von Datenpaketen definieren, die beim Systemstart geladen werden. Konfiguration mit Web-Interface Um eine statische Route einzutragen, wechseln Sie im Menü „Basic Set- tings“... -
Seite 46: Modem
Funktionen MoRoS Modem 2.1 PRO 12.2 Modem 12.2.1 Modem konfigurieren Das im MoRoS Modem 2.1 PRO integrierte Modem kann an landesspezifische An- forderungen und Telefoniestandards angepasst werden. Weiterhin kann man festle- gen, ob das Modem vor dem Aufbau einer Verbindung auf den Wählton wartet um unnötige Wählvorgänge bei fehlender Telefonleitung zu verhindern. -
Seite 47: Dial-In
MoRoS Modem 2.1 PRO Funktionen 12.3 Dial-In 12.3.1 Dial-In einrichten Sie können den MoRoS Modem 2.1 PRO als Einwahl-Server bzw. eingehenden PPP- Server verwenden. Die Dial-In-Funktion ermöglicht, dass sich Benutzer aus der Fer- ne per Modem über den MoRoS Modem 2.1 PRO mit dem Netzwerk hinter dem MoRoS Modem 2.1 PRO verbinden. -
Seite 48: Automatischer Rückruf (Callback)
Funktionen MoRoS Modem 2.1 PRO festlegen, falls diese Adressen in einem der Netzwerke am MoRoS Mo- dem 2.1 PRO oder an der Gegenstelle schon vergeben sind. Standardmä- ßig ist die IP-Adresse des MoRoS Modem 2.1 PRO die 192.168.254.1. Die Standard-Adresse der Gegenstelle ist 192.168.254.2. Speichern Sie Ihre Einstellungen, indem Sie auf „OK“... -
Seite 49: Routing
MoRoS Modem 2.1 PRO Funktionen 12.3.3 Routing Sie können im MoRoS Modem 2.1 PRO Routen für die Weiterleitung von Datenpa- keten definieren. Weiterhin können Sie NAT getrennt für eingehende und ausgehen- de Pakete aktivieren. Konfiguration mit Web-Interface Um eine Default-Route zu setzen, aktivieren Sie im Menü „Dial-In“ auf der Seite „Routing“... -
Seite 50: Firewall-Regel Erstellen Oder Löschen
Funktionen MoRoS Modem 2.1 PRO 12.3.4 Firewall-Regel erstellen oder löschen Der MoRoS Modem 2.1 PRO bietet eine Firewall für Dial-In-Verbindungen. Eine Fi- rewall dient dazu, unerwünschten Datenverkehr zu verhindern. Die Logik der Fire- wall ist, dass jeglicher Datenverkehr verboten ist, der nicht explizit durch eine Regel erlaubt wurde. -
Seite 51: Dial-Out
MoRoS Modem 2.1 PRO Funktionen 12.4 Dial-Out 12.4.1 Dial-Out einrichten Sie können den MoRoS Modem 2.1 PRO für den Dial-Out einsetzen. Der MoRoS Modem 2.1 PRO stellt automatisch eine PPP-Verbindung zu einer Gegenstelle her, wenn Netzwerkverkehr in Richtung des Netzes der Gegenstelle auftritt. Der Netz- werkverkehr, der einen Verbindungsaufbau auslösen darf, kann über Regeln be- schränkt werden. -
Seite 52: Standleitungsbetrieb Einrichten
Funktionen MoRoS Modem 2.1 PRO Falls dem Router bei einem Dial-Out keine IP-Adresse für einen zu benut- zenden DNS-Server mitgeteilt wird, muss die Checkbox "DNS-Server- Adresse anfordern" deaktiviert werden. Ansonsten kann eventuell keine Verbindung zustande kommen. Speichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken. 12.4.2 Standleitungsbetrieb einrichten Sie können den MoRoS Modem 2.1 PRO so einstellen, dass eine PPP-Verbindung... -
Seite 53: Periodischen Dial-Out-Verbindungsaufbau Einrichten
MoRoS Modem 2.1 PRO Funktionen 12.4.3 Periodischen Dial-Out-Verbindungsaufbau einrichten Der MoRoS Modem 2.1 PRO kann die zuvor konfigurierte Dial-Out-Verbindung zeit- gesteuert auf und abbauen. Die Dial-Out-Verbindung wird täglich zu einer bestimm- ten Uhrzeit aufgebaut und zu einer anderen Uhrzeit wieder abgebaut. Mit dieser Funktion werden jeweils einzelne Ereignisse ausgelöst, es wird keine Sperrzeit o.ä. -
Seite 54: Routing
Funktionen MoRoS Modem 2.1 PRO 12.4.4 Routing Sie können im MoRoS Modem 2.1 PRO Routen für die Weiterleitung von Datenpa- keten definieren. Weiterhin können Sie NAT getrennt für eingehende und ausgehen- de Pakete aktivieren. Konfiguration mit Web-Interface Um eine Default-Route zu setzen, aktivieren Sie im Menü „Dial-Out“ auf der Seite „Routing“... -
Seite 55: Wählfilter Einrichten
MoRoS Modem 2.1 PRO Funktionen 12.4.5 Wählfilter einrichten Um unnötige Kosten durch unerwünschte Dial-Out-Vorgänge zu verhindern kann optional ein Wählfilter aktiviert werden. Mit diesem Wählfilter kann der Netzwerk- verkehr beschränkt werden, der einen Dial-Out Vorgang auslösen kann. Sobald eine Dial-Out-Verbindung aufgebaut ist, können allerdings alle Teilnehmer im Netzwerk auf die Dial-Out-Verbindung zugreifen und IP-Daten übertragen. -
Seite 56: Firewall-Regel Erstellen Oder Löschen
Funktionen MoRoS Modem 2.1 PRO 12.4.6 Firewall-Regel erstellen oder löschen Der MoRoS Modem 2.1 PRO bietet eine Firewall für Dial-Out-Verbindungen. Eine Firewall dient dazu, unerwünschten Datenverkehr zu verhindern. Die Logik der Fire- wall ist, dass jeglicher Datenverkehr verboten ist, der nicht explizit durch eine Regel erlaubt wurde. -
Seite 57: Exposed Host Festlegen
MoRoS Modem 2.1 PRO Funktionen dem 2.1 PRO mit Hilfe von Portforwarding trotzdem erreicht werden. Pakete aus dem WAN, die an die WAN-IP-Adresse an einem Port x gesendet werden, können an eine Maschine mit der IP-Adresse Y an den Port y weitergeleitet werden. Konfiguration mit Web-Interface Um das Portforwarding zu aktivieren, aktivieren Sie im Menü... -
Seite 58: Lan (Ext)
Funktionen MoRoS Modem 2.1 PRO 12.5 LAN (ext) 12.5.1 Schnittstelle zum externen Netz (LAN/WAN) einrichten Der MoRoS Modem 2.1 PRO vermittelt in seiner Funktion als Router den Datenver- kehr zwischen zwei IP-Netzen, einem „internen“ und einem „externen“. Die LAN ext-Schnittstelle des MoRoS Modem 2.1 PRO dient zur Anbindung des MoRoS Mo- dem 2.1 PRO an das externe Netzwerk. -
Seite 59: Redundantes Wan Einrichten
MoRoS Modem 2.1 PRO Funktionen 12.5.2 Redundantes WAN einrichten Der MoRoS Modem 2.1 PRO ermöglicht die Verwendung des integrierten Kommu- nikationsgeräts als redundante WAN-Schnittstelle. Dabei ist die LAN ext- Schnittstelle immer der primäre Kommunikationsweg. Sobald die regelmäßige Überprüfung der Verbindung über die LAN ext-Schnittstelle dreimal hintereinander fehlschlägt, wird eine Verbindung über das integrierte Kommunikationsgerät aufge- baut. -
Seite 60: Dsl Einrichten
Funktionen MoRoS Modem 2.1 PRO 12.5.3 DSL einrichten Der MoRoS Modem 2.1 PRO kann sich über ein DSL-Modem mit einem WAN ver- binden. Das DSL-Modem schließen Sie über die LAN ext-Schnittstelle an den Mo- RoS Modem 2.1 PRO an. Der MoRoS Modem 2.1 PRO kann dann über eine PPPoE- Verbindung mit dem DSL-Modem kommunizieren. -
Seite 61: Standleitungsbetrieb Einrichten
MoRoS Modem 2.1 PRO Funktionen 12.5.4 Standleitungsbetrieb einrichten Sie können den MoRoS Modem 2.1 PRO so einstellen, dass die zuvor konfigurierte DSL-Verbindung dauerhaft aufrecht erhalten bleibt. Der MoRoS Modem 2.1 PRO baut in diesem Betriebsmodus die Verbindung sofort nach dem Einschalten auf. Der MoRoS Modem 2.1 PRO prüft die Verbindung periodisch auf ihre Funktion. -
Seite 62: Periodischen Dsl-Verbindungsaufbau Einrichten
Funktionen MoRoS Modem 2.1 PRO 12.5.5 Periodischen DSL-Verbindungsaufbau einrichten Der MoRoS Modem 2.1 PRO kann die zuvor konfigurierte DSL-Verbindung zeitge- steuert auf und abbauen. Die DSL-Verbindung wird täglich zu einer bestimmten Uhrzeit aufgebaut und zu einer anderen Uhrzeit wieder abgebaut. Mit dieser Funktion werden jeweils einzelne Ereignisse ausgelöst, unabhängig davon ob bereits andere Zeiten für den Verbindungsabbau definiert wurden. -
Seite 63: Routing Einrichten
MoRoS Modem 2.1 PRO Funktionen 12.5.6 Routing einrichten Das Routing ist die Kernfunktion des MoRoS Modem 2.1 PRO. Routing bedeutet, dass der MoRoS Modem 2.1 PRO ankommende Datenpakete nach bestimmten, von Ihnen definierten Regeln an bestimmte Netzwerkgeräte weiter vermittelt. Die Routen bestimmen, wohin Pakete weitergeleitet werden. -
Seite 64: Wählfilter Einrichten
Funktionen MoRoS Modem 2.1 PRO 12.5.7 Wählfilter einrichten Mit dem Wählfilter kann der Netzwerkverkehr beschränkt werden, der einen DSL- Verbindungsaufbau auslösen kann. Ohne Wählfilter lösen alle Pakete mit externem Ziel einen Verbindungsaufbau aus. Ist der Wählfilter aktiv, können nur durch die Re- geln erlaubte Pakete einen Verbindungsaufbau auslösen. -
Seite 65: Firewall-Regel Erstellen Oder Löschen
MoRoS Modem 2.1 PRO Funktionen 12.5.8 Firewall-Regel erstellen oder löschen Der MoRoS Modem 2.1 PRO bietet eine Firewall für alle Verbindungen über die LAN ext-Schnittstelle. Eine Firewall dient dazu, unerwünschten Datenverkehr zu verhin- dern. Die Logik der Firewall ist, jeglichen Datenverkehr zu verbieten, der nicht expli- zit durch eine Regel erlaubt wurde. -
Seite 66: Exposed Host Festlegen
Funktionen MoRoS Modem 2.1 PRO an eine Maschine mit der IP-Adresse Y an den Port y weitergeleitet werden. Konfiguration mit Web-Interface Um das Portforwarding zu aktivieren, aktivieren Sie im Menü „LAN (ext)“ auf der Seite „Portforwarding“ die Checkbox „Portforwarding für LAN (ext)-Schnittstelle aktivieren“. -
Seite 67: Vpn
Modem 2.1 PRO für eine OpenVPN-, PPTP- oder IPsec-Verbindung konfigurieren. Die genaue Vorgehensweise zum Erstellen einer Zertifikatsstruktur und Konfigurie- ren eines VPN-Teilnehmers ist in einer Reihe von Konfigurationshandbüchern be- schrieben. Diese sind über unsere Webseite (http://www.insys-icom.de/cg/) oder unseren Support (support@insys-tec.de) erhältlich. 12.6.2 OpenVPN Allgemein Sie können den MoRoS Modem 2.1 PRO als OpenVPN-Server oder als OpenVPN-... -
Seite 68: Openvpn-Server Einrichten
Funktionen MoRoS Modem 2.1 PRO Adressen 10.1.0.1 und 10.1.0.2. Der VPN-Tunnel wird innerhalb einer schon beste- henden WAN-Verbindung aufgebaut. Den OpenVPN-Clients und -Servern muss auch bekannt sein welches Netzwerk sich hinter den jeweiligen Tunnelenden bef det. In der Beispielkonfiguration ist das auf der einen Seite das Netzwerk 192.168.200.0/24. - Seite 69 Betrieb einer OpenVPN-Instanz auf einem Client-PC dienen kann. Das OpenVPN-Paket für Windows-Clients können Sie auf der Webseite von INS YS MIC- ROELECTRONICS herunterladen: www.insys-icom.de/treiber Dieses Programm dient als G egenstelle, wenn Sie die OpenVPN-Verbindung zu ei- nem Windows PC aufbauen wollen.
- Seite 70 Funktionen MoRoS Modem 2.1 PRO Um die Pakete mit der virtuellen Tunnel-IP-Adresse zu maskieren, aktivie- ren Sie die Checkbox „Pakete vor dem Tunnel maskieren“. Der Empfänger des Paketes sieht dann als Absender die IP-Adresse des Tunnelendes und nicht die des eigentlichen Absenders. Um eine andere Verschlüsselungsmethode als die voreingestellte „Blow- fish 128 Bit“...
- Seite 71 MoRoS Modem 2.1 PRO Funktionen Um die Authentifizierung mit Zertifikaten zu konfigurieren, wählen Sie den Radiobutton „Authentifizierung mit Zertifikaten“. Dabei wird unter der Op- tion angezeigt, ob die einzelnen Zertifikate und Schlüssel vorhanden sind (grüner Haken) oder nicht (rotes Kreuz). Vorhandene Zertifikate können auch heruntergeladen (blauer Pfeil) oder wieder gelöscht (rotes Kreuz auf weißem Kästchen) werden.
-
Seite 72: Openvpn-Client Einrichten
Funktionen MoRoS Modem 2.1 PRO Um alle oben getroffenen Einstellungen zu übernehmen, klicken Sie auf die Schaltfläche „OK“. Um ein Zertifikat oder einen Schlüssel hochzuladen, klicken Sie im Ab- schnitt „Schlüssel oder Zertifikate laden“ auf die Schaltfläche „Durchsu- chen…“ (Schaltfläche abhängig vom verwendeten Browser). Wählen Sie dann im Fenster „Datei hochladen“... - Seite 73 MoRoS Modem 2.1 PRO Funktionen Um den lokalen Port am MoRoS Modem 2.1 PRO sowie den Port an der Gegenstelle festzulegen, geben Sie in den Eingabefeldern „Tunneln über Port (lokal / Gegenstelle)“ einen Wert für die gewünschten Ports an. Das Protokoll der OpenVPN-Übertragung wählen Sie mit den Radiobut- tons „UDP“...
- Seite 74 Funktionen MoRoS Modem 2.1 PRO Um eine bestimmte Fragmentierungsgröße für die OpenVPN-Tunnelpakte in Bytes vorzugeben, verwenden Sie das Eingabefeld „Fragmentierung der Tunnelpakete“. Geben Sie hier die gewünschte maximale Paketgröße in Bytes an. Geben Sie hier keinen Wert an, haben die OpenVPN-Pakete eine maximale Größe von 1500 Bytes.
-
Seite 75: Pptp Allgemein
MoRoS Modem 2.1 PRO Funktionen Um die Authentifizierung mit statischem Schlüssel zu konfigurieren, wäh- len Sie den Radiobutton „Keine Authentifizierung oder Authentifizierung mit statischem Schlüssel“. Dabei wird unter der Option angezeigt, ob der statische Schlüssel vorhanden ist (grüner Haken) oder nicht (rotes Kreuz). Ein vorhandener Schlüssel kann auch heruntergeladen (blauer Pfeil) oder wieder gelöscht (rotes Kreuz auf weißem Kästchen) werden. - Seite 76 Funktionen MoRoS Modem 2.1 PRO Hier werden die Einstellungen für den MoRoS Modem 2.1 PRO als PPTP-Server kon- figuriert. Maximal 5 PPTP-Clients können sich gleichzeitig an diesem Server anmel- den. Es können zwar mehrere Benutzer angelegt werden, aber gleichzeitig können nur 5 Tunnel aktiv sein.
-
Seite 77: Pptp-Client Einrichten
MoRoS Modem 2.1 PRO Funktionen 12.6.7 PPTP-Client einrichten Hier werden die Einstellungen für den MoRoS Modem 2.1 PRO als PPTP-Client kon- figuriert. Alle Pakete durch den PPTP-Tunnel werden vom MoRoS Modem 2.1 PRO mit seiner Tunnel-Adresse maskiert. Konfiguration mit Web-Interface Um den MoRoS Modem 2.1 PRO als PPTP-Client zu verwenden, aktivieren Sie im Menü... -
Seite 78: Ipsec Einrichten
Funktionen MoRoS Modem 2.1 PRO Um eine Verbindungsüberprüfung durch einen Ping per ICMP-Protokoll an eine Domain oder eine IP-Adresse einzustellen, geben Sie diese in das Eingabefeld „Zusätzlicher ICMP-Ping an“ ein. Es empfiehlt sich, hier einen Domainnamen oder eine IP-Adresse einzutragen, die nur durch den Tun- nel erreichbar ist. - Seite 79 MoRoS Modem 2.1 PRO Funktionen Um das Intervall der Keep-Alive-Pakete zu konfigurieren, die gesendet werden, wenn NAT-Traversal verwendet wird, geben Sie die Zeit in Se- kunden in das Feld „Keep-Alive Intervall“ ein. Dadurch kann verhindert werden, dass z.B. eine Stateful Firewall die Verbindung nach zu langer In- aktivität blockiert.
- Seite 80 Funktionen MoRoS Modem 2.1 PRO Um die eigene ID anzupassen, geben Sie diese in das Feld „Eigene ID“ ein. Dies ist nur nötig, wenn die standardmäßige ID nicht verwendet wer- den kann oder soll. Um den Authentifizierungs-Modus festzulegen, wählen Sie diesen in der Dropdown-Liste „Authentifizierungs-Modus“...
- Seite 81 MoRoS Modem 2.1 PRO Funktionen Um zusätzlich einen Ping per ICMP-Protokoll an eine IP-Adresse zu sen- den, geben Sie diese Adresse, die sich im lokalen Subnetz der Gegenstelle befinden muss, in das Feld „Zusätzlicher ICMP-Ping an“ ein. Ist der Ping nicht erfolgreich, wird ein eventuell bestehender Tunnel abgebaut und ein neuer Tunnel aufgebaut.
-
Seite 82: Redundantes Kommunikationsgerät
Übertragungsgerät zur Verfügung steht und ändert die Weboberfläche zur Konfiguration entsprechend ab. Bitte wenden Sie sich an Ihren Vertriebspartner oder an INSYS Microelectronics um zu erfahren, welche weiteren INSYS Geräte sich für den Anschluss als redundantes Kommunikationsgerät eignen. -
Seite 83: Eingänge Und Ausgänge
MoRoS Modem 2.1 PRO Funktionen 12.8 Eingänge und Ausgänge 12.8.1 Status der Eingänge abfragen Der MoRoS Modem 2.1 PRO besitzt digitale Eingänge, die einen PPP- Verbindungsaufbau, einen Nachrichtenversand per SMS oder E-Mail, einen OpenVPN-Tunnelaufbau, einen PPTP-Tunnelaufbau, einen IPsec-Tunnelaufbau oder den Aufbau einer Seriell-Ethernet-Verbindung auslösen können. Die Eingänge sind geschlossen, wenn sie mit GND verbunden sind. -
Seite 84: Funktion Der Eingänge Konfigurieren
Funktionen MoRoS Modem 2.1 PRO 12.8.2 Funktion der Eingänge konfigurieren Der MoRoS Modem 2.1 PRO kann beim Schließen des Eingangs 2 eine zuvor konfi- gurierte Dial-Out-Verbindung, einen OpenVPN-Tunnel, einen PPTP-Tunnel, einen IPsec-Tunnel oder eine Seriell-Ethernet-Verbindung aufbauen, sobald der Eingang 2 für mindestens 4 Sekunden geschlossen, d.h. -
Seite 85: Ausgänge Schalten
MoRoS Modem 2.1 PRO Funktionen 12.8.3 Ausgänge schalten Der MoRoS Modem 2.1 PRO besitzt digitale Ausgänge, deren Status Sie über die Weboberfläche abfragen und ändern können. Die Ausgänge können außerdem täglich zu einer bestimmten Uhrzeit betätigt wer- den. Weiterhin ist es möglich, die Ausgänge durch Aufbauen einer PPP- Verbindung, eines OpenVPN-Tunnels, eines PPTP-Tunnels, eines IPsec-Tunnels oder einer Seriell- Ethernet-Verbindung zu betätigen. -
Seite 86: Konfigurierbarer Switch
Funktionen MoRoS Modem 2.1 PRO 12.9 Konfigurierbarer Switch 12.9.1 Konfiguration und Status der Switchports abfragen Der Switch des MoRoS Modem 2.1 PRO ist konfigurierbar. Das heißt, Sie können für jeden Switchport individuell bestimmen, welche Übertragungsrate verwendet oder ob er im Halb-duplex- oder Voll-duplex-Modus betrieben wird. Weiterhin können Sie über das Webinterface kontrollieren, an welchem Switchport ein Kabel angeschlos- sen ist und ob eine physische Verbindung besteht. -
Seite 87: Switchports Konfigurieren
MoRoS Modem 2.1 PRO Funktionen 12.9.2 Switchports konfigurieren Sie können festlegen, welcher Switchport mit welcher Übertragungsrate betrieben wird und ob er halb-duplex oder voll-duplex betrieben wird. Weiterhin können Sie bestimmen, ob die Autonegotiation (die Erkennung der Netzwerkabelverdrahtung) am jeweiligen Port zur Verfügung steht. Diese Einstellungen können nötig sein, falls Endgeräte Schwierigkeiten mit der automatischen Erkennung der Verbindungspa- rameter haben. -
Seite 88: Vlan Konfigurieren
Funktionen MoRoS Modem 2.1 PRO 12.9.4 VLAN konfigurieren Der Switch des MoRoS Modem 2.1 PRO kann in bis zu vier VLANs aufgeteilt wer- den. Die VLANs werden als VLAN A, VLAN B, VLAN C und VLAN D bezeichnet. Die Ports 1 bis 4 sind die von außen zugänglichen Switch-Ports. Der MoRoS Modem 2.1 PRO selbst ist über einen internen Port an den 4-Port-Switch angeschlossen. -
Seite 89: Portspiegelung Einrichten
MoRoS Modem 2.1 PRO Funktionen 12.9.5 Portspiegelung einrichten Mit der Portspiegelung können Sie den Datenverkehr eines Switchports auf einen festlegbaren anderen Switchport, den Sniffer-Port kopieren. So ist es möglich, den Netzwerkverkehr für Analysezwecke mitzulesen. Es können hier getrennt die Sende und Empfangspakete (TX/RX) von bestimmten Ports auf einen Sniffer-Port gespie- gelt werden, an dem dann der Netzwerkverkehr mitgelesen werden kann. -
Seite 90: 12.10 Seriell-Ethernet-Gateway
Funktionen MoRoS Modem 2.1 PRO 12.10 Seriell-Ethernet-Gateway 12.10.1 Seriell-Ethernet-Gateway einrichten Das Seriell-Ethernet-Gateway ermöglicht es, aus dem lokalen Netzwerk des MoRoS Modem 2.1 PRO oder über die WAN-Schnittstelle serielle Endgeräte anzusprechen, die an der seriellen Schnittstelle des MoRoS Modem 2.1 PRO angeschlossen sind. An einen konfigurierbaren Netzwerkport des MoRoS Modem 2.1 PRO gesendete Daten werden an der seriellen Schnittstelle des MoRoS Modem 2.1 PRO ausgege- ben. - Seite 91 Verbindung aktiv ist, ist die andere bis zur Beendigung der akti- ven Verbindung nicht verfügbar. Um festzulegen, dass die Verbindung nur angenommen wird, wenn zuvor eine UDP-Authentifizierung eines INSYS VCom stattgefunden hat, markie- ren Sie im Abschnitt „VCom-Authentifizierung“ die Checkbox „einge- hend“. Eine bestehende Verbindung wird durch eine VCom- Authentifizierung während der bestehenden Verbindung beendet.
-
Seite 92: Seriell-Ethernet-Gateway-Schnittstelle Konfigurieren
Die Funktion selbst wird im Menü „Ein-/Ausgänge“ auf der Seite „Eingänge“ aktiviert. Um eine Authentifizierung über TCP oder UDP an einem INSYS VCom bei ausgehenden Verbindungen zu verwenden, wählen Sie im Abschnitt „VCom-Authentifizierung“ bei „ausgehend“ entweder den Radiobutton „UDP“... - Seite 93 MoRoS Modem 2.1 PRO Funktionen Die Datenflusskontrolle (Hardware bzw. RTS/CTS oder Software bzw. XON/XOFF) stellen Sie in der Dropdown-Liste „Flusskontrolle“ ein. Sollte das angeschlossene serielle Gerät die entsprechende Datenflusskontrolle nicht unterstützen, dürfen Sie diese nicht verwenden. Um die Steuerleitungen DCD und DTR zu verwenden, markieren Sie die Checkbox „Steuerleitungen benutzen“.
-
Seite 94: Modem-Emulator
Funktionen MoRoS Modem 2.1 PRO 12.10.3 Modem-Emulator Das Seriell-Ethernet-Gateway kann ein Modem emulieren. Hierzu verfügt es über eine Reihe von AT-Befehlen. Mit dieser Funktion wird bei jeder Verbindungsart ein Modem emuliert. Wenn eine ausgehende Verbindung durch den Befehl ATD akti- viert wurde, wird der Modem-Emulator immer verwendet, auch wenn dieser deakti- viert ist. - Seite 95 MoRoS Modem 2.1 PRO Funktionen Konfiguration mit Web-Interface Um den Modem-Emulator einzuschalten, aktivieren Sie im Menü „Seriell- Ethernet“ auf der Seite „Modem-Emulator“ die Checkbox „Modem- Emulator aktivieren“. Um im Modem-Emulator mit dem Befehl ATE die Echo-Funktion zu akti- vieren, markieren Sie die Checkbox „Echo einschalten (ATE)“. Um im Modem-Emulator mit dem Befehl ATQ die Rückmeldungen zu de- aktivieren, markieren Sie die Checkbox „Rückmeldungen ausschalten (ATQ)“.
-
Seite 96: 12.11 Meldungen
Funktionen MoRoS Modem 2.1 PRO 12.11 Meldungen 12.11.1 Versand von Meldungen konfigurieren Der MoRoS Modem 2.1 PRO kann bei verschiedenen Ereignissen eine E-Mail oder eine SMS an beliebige Empfänger versenden oder einen SNMP-Trap auslösen. Dazu stehen eine Reihe vordefinierter Ereignisse zur Verfügung, wie zum Beispiel Signale bzw. -
Seite 97: E-Mail-Versand Konfigurieren
MoRoS Modem 2.1 PRO Funktionen 12.11.2 E-Mail-Versand konfigurieren Der MoRoS Modem 2.1 PRO kann bei verschiedenen, vordefinierten Ereignissen ei- ne E-Mail an beliebige Empfänger versenden. An jede E-Mail kann ein Anhang an- gehängt werden, der aus den verschiedenen Log-Dateien ausgewählt werden kann. Weiterhin ist es möglich, die Status-Seite des Web-Interface an den Meldungstext anzuhängen. -
Seite 98: Sms-Versand Konfigurieren
Funktionen MoRoS Modem 2.1 PRO 12.11.3 SMS-Versand konfigurieren Der MoRoS Modem 2.1 PRO kann bei verschiedenen, vordefinierten Ereignissen ei- ne SMS an beliebige Empfänger versenden. Der Text einer SMS-Meldung kann aus bis zu 140 Zeichen bestehen, wobei nicht alle Zeichen zulässig sind und vom MoRoS Modem 2.1 PRO beim Übernehmen der Einstellungen selbständig aus dem einge- gebenen Text entfernt werden. -
Seite 99: Snmp-Trap-Auslösung Konfigurieren
MoRoS Modem 2.1 PRO Funktionen 12.11.4 SNMP-Trap-Auslösung konfigurieren Der MoRoS Modem 2.1 PRO kann bei verschiedenen, vordefinierten Ereignissen ei- nen SNMP-Trap auslösen, der eine Meldung an beliebige Empfänger versendet. Der MoRoS Modem 2.1 PRO ermöglicht, eine Reihe verschiedener Kombinationen aus Empfänger und Ereignis anzulegen und zu verwalten. -
Seite 100: 12.12 Server-Dienste
Funktionen MoRoS Modem 2.1 PRO 12.12 Server-Dienste 12.12.1 DNS-Forwarding einrichten Sie können den MoRoS Modem 2.1 PRO als DNS-Relay-Server nutzen. Wenn der MoRoS Modem 2.1 PRO bei den lokal angeschlossenen Netzwerkgeräten als DNS- Server konfiguriert wird, leitet der MoRoS Modem 2.1 PRO die DNS-Abfragen ent- weder an die vorher konfigurierten DNS-Server im Internet weiter oder benutzt die beim PPP-Verbindungsaufbau übergebenen DNS Server. -
Seite 101: Dynamisches Dns-Update Einrichten
MoRoS Modem 2.1 PRO Funktionen 12.12.2 Dynamisches DNS-Update einrichten Der MoRoS Modem 2.1 PRO kann die IP-Adresse, die Ihm dynamisch bei der Inter- neteinwahl zugewiesen wurde, einem DynDNS-Provider mitteilen, um so aus dem Internet unter einem Domainnamen erreichbar zu sein. Damit ist das Netzwerk hin- ter dem MoRoS Modem 2.1 PRO aus dem Internet auch bei dynamisch zugeteilten IP-Adressen immer unter demselben Domainnamen erreichbar (falls die zugewiese- ne IP-Adresse für eingehende Verbindungen nicht geschützt ist). - Seite 102 Funktionen MoRoS Modem 2.1 PRO IP-Adressen, die im IP-Pool liegen und für die eine Verknüpfung mit einer MAC- Adresse existiert, sind ausschließlich für diesen DHCP-Client reserviert. Die IP- Adresse liegt somit nicht mehr im IP-Pool. Es sollten für diese MAC-IP-Adress- Verknüpfungen keine IP-Adressen aus dem IP-Pool gewählt werden.
-
Seite 103: Proxy-Server Konfigurieren
MoRoS Modem 2.1 PRO Funktionen 12.12.4 Proxy-Server konfigurieren Der MoRoS Modem 2.1 PRO bietet einen Proxy-Server. Dieser dient nicht als Cache für häufig aufgerufene Internetseiten. Er dient zum Verzögern der Verbindungs- Timeouts bei langsam aufbauenden Wählverbindungen (z.B. via Modem) und zum Ausfiltern von unerwünschten URLs (z.B. -
Seite 104: Url-Filter Einrichten
Funktionen MoRoS Modem 2.1 PRO 12.12.5 URL-Filter einrichten Der Proxy des MoRoS Modem 2.1 PRO kann mit Hilfe des URL-Filters die möglichen URLs beschränken, die aus dem internen Netz des MoRoS Modem 2.1 PRO von Rechnern aufgerufen werden können. Damit werden nur noch Zugriffe auf URLs erlaubt, die in der Filterliste eingetragen sind, alle anderen URLs sind gesperrt. - Seite 105 MoRoS Modem 2.1 PRO Funktionen Um die Verbindung zum IPT-Master zu konfigurieren, geben Sie dessen IP-Adresse oder den Domain-Namen in das Eingabefeld „IP-Adresse oder Domainname“ ein. Geben Sie den Port, auf dem der IPT-Master die Ver- bindung entgegennimmt in das Eingabefeld „Port“ ein. Geben Sie die Zu- gangsdaten für die Anmeldung am IPT-Master in die Eingabefelder „Be- nutzername“...
-
Seite 106: Snmp-Agent Konfigurieren
Funktionen MoRoS Modem 2.1 PRO 12.12.7 SNMP-Agent konfigurieren Der MoRoS Modem 2.1 PRO verfügt über einen SNMP-Agent, der die eingehenden SNMP-Get-Requests beantwortet. Alle Parameter, die in der ASCII- Konfigurationsdatei vorkommen, können mittels SNMP-Get-Requests ausgelesen werden (davon ausgenommen sind Benutzername und Kennwort der Authentifizie- rung für das Web-Interface). -
Seite 107: 12.13 Systemkonfiguration
MoRoS Modem 2.1 PRO Funktionen 12.13 Systemkonfiguration Der MoRoS Modem 2.1 PRO zeigt Systemdaten wie Firmware-Version, Seriennum- mer, Hardware-Stand oder die Firmware-Prüfsumme zusammen mit kurzen Sys- temmeldungen über Ereignisse und Fehler im Menü „System“ auf der Seite „Sys- temdaten“ an. Diese Informationen sind hilfreich und sollten zusammen mit der ein- gestellten IP-Adresse bekannt sein, wenn Sie mit dem Support Kontakt aufnehmen. -
Seite 108: Uhrzeit Und Zeitzone Einstellen
Funktionen MoRoS Modem 2.1 PRO 12.13.3 Uhrzeit und Zeitzone einstellen Der MoRoS Modem 2.1 PRO besitzt eine interne Uhr, um zeitabhängige Vorgänge steuern zu können. Diese Uhr müssen Sie einstellen, damit zeitabhängige Vorgänge auch zum gewünschten Zeitpunkt pünktlich ausgeführt werden und Systemmeldun- gen richtig datiert sind. -
Seite 109: Zurücksetzen (Reset)
MoRoS Modem 2.1 PRO Funktionen 12.13.4 Zurücksetzen (Reset) Sie können den MoRoS Modem 2.1 PRO über das Web-Interface oder mit dem Re- set-Taster auf der Gerätevorderseite zurücksetzen. Mit dem Reset-Taster können Sie durch einmaliges, kurzes Drücken einen Software-Reset auslösen. Ein mindestens drei Sekunden dauerndes Drücken löst einen Hardware-Reset des MoRoS Modem 2.1 PRO aus. - Seite 110 Funktionen MoRoS Modem 2.1 PRO Hinweis Verlust der Erreichbarkeit! Durch eine Änderung der Konfiguration kann Ihr MoRoS Modem 2.1 PRO eventuell nicht mehr für eine weitere Kon- figuration erreichbar sein (z.B. durch Verändern der IP- Adresse). Prüfen Sie kritische Einstellungen, wie IP-Adresse oder Zu- gangsdaten (Benutzernamen, Kennwörter), besonders sorg- fältig.
-
Seite 111: Aktualisieren Der Firmware
Funktionen des MoRoS Modem 2.1 PRO implementiert sind. Um die Firmware zu aktualisieren, benötigen Sie eine Datei mit einer neuen Firmware, die Sie auf An- frage bei Ihrem Vertriebspartner oder bei INSYS MICROELECTRONICS erhalten. Bei umfangreicheren Aktualisierungen kann es sein, dass Sie zwei Dateien erhalten. - Seite 112 Funktionen MoRoS Modem 2.1 PRO angezeigte MD5-Prüfsumme mit der MD5-Prüfsumme der Datei (z.B. mit dem Programm md5sum.exe). Wenn sie übereinstimmen, wurde die Datei korrekt übertragen und Sie können mit der Aktualisierung fort- fahren. Der Vorgang dauert je nach Firmwaregröße unterschiedlich lan- ge, bis die Datei auf den MoRoS Modem 2.1 PRO vollständig übertra- gen ist.
-
Seite 113: Hochladen Der Konfigurationsdatei
MoRoS Modem 2.1 PRO Funktionen 12.13.7 Hochladen der Konfigurationsdatei Sie können eine zuvor herunter geladene bzw. bearbeitete Konfigurationsdatei auf den MoRoS Modem 2.1 PRO hochladen, um die momentane Konfiguration des Mo- RoS Modem 2.1 PRO durch die in der Datei enthaltenen Einstellungen zu ersetzen. Hochladen der Konfigurationsdatei des MoRoS Modem 2.1 PRO ... -
Seite 114: Download
Funktionen MoRoS Modem 2.1 PRO 12.13.8 Download Sie können die Konfiguration des MoRoS Modem 2.1 PRO über das Web-Interface herunterladen. Mit dieser Datei können Sie weitere, gleiche Geräte konfigurieren oder eine funktionierende Konfiguration sicher aufbewahren. Weiterhin ist es möglich, eine ASCII-Textdatei der Konfiguration oder eine „leere“ Konfigurationsdatei (ASCII-Vorlage) herunterzuladen. -
Seite 115: Sandbox
MoRoS Modem 2.1 PRO Funktionen 12.13.9 Sandbox Der MoRoS Modem 2.1 PRO verfügt über eine frei programmierbare Sandbox. Die Sandbox ist eine Art virtueller Maschine, die auf dem MoRoS Modem 2.1 PRO läuft. In der Sandbox kann man Programme starten, Daten sammeln und Dienste anbie- ten, die im System des eigentlichen MoRoS Modem 2.1 PRO nicht vorhanden sind. -
Seite 116: 12.13.10 Debugging
Funktionen MoRoS Modem 2.1 PRO Existiert diese, wird der MoRoS Modem 2.1 PRO mit dieser ASCII-Datei konfiguriert. Anschließend wird die Datei in der Sandbox gelöscht. Hinweis Unbefugter Zugriff auf das Gerät! Wenn die Konfiguration ohne Authentifizierung aus der Sandbox zugelassen ist, kann die Konfiguration des MoRoS Modem 2.1 PRO für unberechtigte Zugriffe manipuliert werden. - Seite 117 MoRoS Modem 2.1 PRO Funktionen Konfiguration mit Web-Interface Um ein Ping-Paket zu versenden, wählen Sie im Menü „System“ auf der Seite „Debugging“ das Werkzeug „PING“ in der Dropdown-Liste aus, ge- ben Sie die IP-Adresse, an die Sie das Ping-Paket senden wollen, oder den Domain-Namen in das Feld „Parameter“...
-
Seite 118: Wartung, Reparatur Und Störungsbeseitigung
13.3 Reparatur Senden Sie defekte Produkte mit detaillierter Fehlerbeschreibung an die Bezugsquel- le Ihres Geräts. Falls Sie das Gerät direkt von INSYS icom bezogen haben senden Sie das Gerät bitte an: INSYS MICROELECTRONICS GmbH, Waffnergasse 8, 93047 Re- gensburg. Vorsicht! Kurzschlüsse und Beschädigung durch unsachgemäße Re-... -
Seite 119: Entsorgung
MoRoS Modem 2.1 PRO Entsorgung Entsorgung 14.1 Rücknahme der Altgeräte Gemäß den Vorschriften der WEEE ist die Rücknahme und Verwertung von INSYS- Altgeräten für unsere Kunden wie folgt geregelt: Bitte senden Sie Ihre Altgeräte frachtfrei an folgende Adresse: Frankenberg-Metalle Gärtnersleite 8... -
Seite 120: Konformitätserklärung
Konformitätserklärung MoRoS Modem 2.1 PRO Konformitätserklärung Dieses Gerät entspricht den Anforderungen der Richtlinie des Rats über die Anglei- chung von Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit 2004/108/EC und der Niederspannungsrichtlinie 2006/95/EC sowie der Richtlinie R&TTE 1999/5/EC. Wir senden Ihnen eine Kopie der Konformitätserklärung gerne auf Anfrage zu. -
Seite 121: Fcc Statement
MoRoS Modem 2.1 PRO FCC Statement FCC Statement Note: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15 of the FCC Rules. These limits are de- signed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. -
Seite 122: Exportbeschränkung
Exportbeschränkung MoRoS Modem 2.1 PRO Exportbeschränkung Die von der INSYS Microelectronics GmbH verwendeten Chipsätze für analoge Mo- dems und Mobilfunk-Adapter unterliegen Exportrestriktionen nach der US- amerikanischen ECCN-Klassifizierung (5A991). Es ist daher zum Zeitpunkt der Veröffentlichung dieses Dokuments nicht erlaubt, diese Kommunikationsgeräte in folgende Länder zu exportieren: Kuba, Libyen, Nordkorea, Iran, Syrien. -
Seite 123: Lizenzen
Die im MoRoS Modem 2.1 PRO verwendeten Software -Technologien und Programme der Firmware sind zum Teil an die im Folgenden aufgeführten Lizenzen gebunden. Der Quellcode der an diese Lizenzen gebunden Teile der Firmware des MoRoS Modem 2.1 PRO kann auf Anfrage von INSYS MICRO- LECTRONICS bezogen werden. - Seite 124 Lizenzen MoRoS Modem 2.1 PRO Activities other than copying, distribution and modification are not covered by this License; they are out- side its scope. The act of running the Program is not restricted, and the output from the Program is cov- ered only if its contents constitute a work based on the Program (independent of having been made by running the Program).
- Seite 125 MoRoS Modem 2.1 PRO Lizenzen If distribution of executable or object code is made by offering access to copy from a designated place, then offering equivalent access to copy the source code from the same place counts as distribution of the source code, even though third parties are not compelled to copy the source along with the object code.
-
Seite 126: Gnu Library General Public License
Lizenzen MoRoS Modem 2.1 PRO GRAM "AS IS" WITHOUT WARRANTY OF ANY KIND, EITHER EXPRESSED OR IMPLIED, INCLUD- ING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. THE ENTIRE RISK AS TO THE QUALITY AND PERFORMANCE OF THE PROGRAM IS WITH YOU. - Seite 127 MoRoS Modem 2.1 PRO Lizenzen certain designated libraries. This license is quite different from the ordinary one; be sure to read it in full, and don't assume that anything in it is the same as in the ordinary license. The reason we have a separate public license for some libraries is that they blur the distinction we usually make between modifying or adding to a program and simply using it.
- Seite 128 Lizenzen MoRoS Modem 2.1 PRO terms of this License. d) If a facility in the modified Library refers to a function or a table of data to be supplied by an ap- plication program that uses the facility, other than as an argument passed when the facility is in- voked, then you must make a good faith effort to ensure that, in the event an application does not supply such function or table, the facility still operates, and performs whatever part of its purpose remains meaningful.
- Seite 129 MoRoS Modem 2.1 PRO Lizenzen your choice, provided that the terms permit modification of the work for the customer's own use and re- verse engineering for debugging such modifications. You must give prominent notice with each copy of the work that the Library is used in it and that the Li- brary and its use are covered by this License.
- Seite 130 Lizenzen MoRoS Modem 2.1 PRO cense. If you cannot distribute so as to satisfy simultaneously your obligations under this License and any other pertinent obligations, then as a consequence you may not distribute the Library at all. For example, if a patent license would not permit royalty-free redistribution of the Library by all those who receive copies directly or indirectly through you, then the only way you could satisfy both it and this License would be to refrain entirely from distribution of the Library.
-
Seite 131: Sonstige Lizenzen
MoRoS Modem 2.1 PRO Lizenzen 18.3 Sonstige Lizenzen OpenVPN license: ------------------------ Copyright (C) 2002-2005 OpenVPN Solutions LLC <info@openvpn.net> OpenVPN is distributed under the GPL license version 2 (see below). Special exception for linking OpenVPN with OpenSSL: In addition, as a special exception, OpenVPN Solutions LLC gives permission to link the code of this pro- gram with the OpenSSL library (or with modified versions of OpenSSL that use the same license as OpenSSL), and distribute linked combinations including the two. - Seite 132 Lizenzen MoRoS Modem 2.1 PRO INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIM- ITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABIL- ITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTH- ERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.
-
Seite 133: Glossar
Domain Name System, Dienst der für die Umsetzung von Domainna- men in IP-Adressen benutzt wird. Domainname: Die Domain ist der Name einer Internetseite (z.B. insys-icom). Sie besteht aus dem Namen und einer Erweiterung (Top Level Domain, z.B. .de), (z.B. insys-icom.de). - Seite 134 Glossar MoRoS Modem 2.1 PRO Gateway: Dies ist eine Maschine, die wie ein Router arbeitet. Im Gegensatz zum Router kann ein Gateway auch Datenpakete von unterschiedlichen Hardware-Netzwerken routen. GPRS: General Packet Radio Service, Weiterentwicklung des ->GSM- Mobilfunknetzes um höhere Datenübertragungsraten erreichen zu kön- nen.
- Seite 135 MoRoS Modem 2.1 PRO Glossar Portforwarding: Netzwerkregeln, die Datenpakete von bestimmten Absendern zu besonderen Empfängern eines Netzwerkes umleiten. PPP: Point to Point Protocol, ein Protokoll, das zwei Maschinen über eine serielle Leitung so miteinander verbindet, dass sie TCP/IP-Pakete aus- tauschen können. Router: Dies ist eine Maschine, die in einem Netzwerk dafür sorgt, dass die bei ihm eintreffenden Daten eines Protokolls zum vorgesehenen Zielnetz...
- Seite 136 Glossar MoRoS Modem 2.1 PRO VPN: Virtual Private Network, über bestehende unsichere Netzwerke werden logische Verbindungen (sog. Tunnel) aufgebaut. Die Endpunkte dieser Verbindungen („Tunnelenden“) und die Geräte dahinter können als ei- genes, logisches Netzwerk betrachtet werden. Mit Verschlüsselung der Datenübertragung über die Tunnel und die vorherige gegenseitige Au- thentifizierung der Teilnehmer an diesem logischen Netzwerk kann ein sehr hoher Grad an Abhör- und Manipulationssicherheit erreicht wer- den.
-
