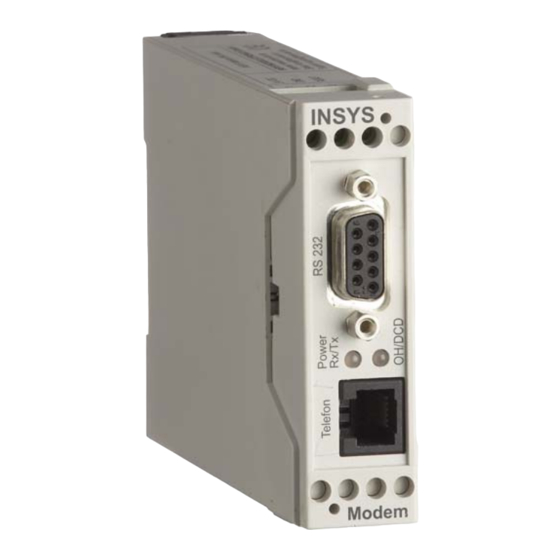

INSYS RS 232 Benutzerhandbuch

56k small eu 2.1
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
INSYS Modem 56k
small EU 2.1
Sep-09

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für INSYS RS 232

Inhaltszusammenfassung für INSYS RS 232

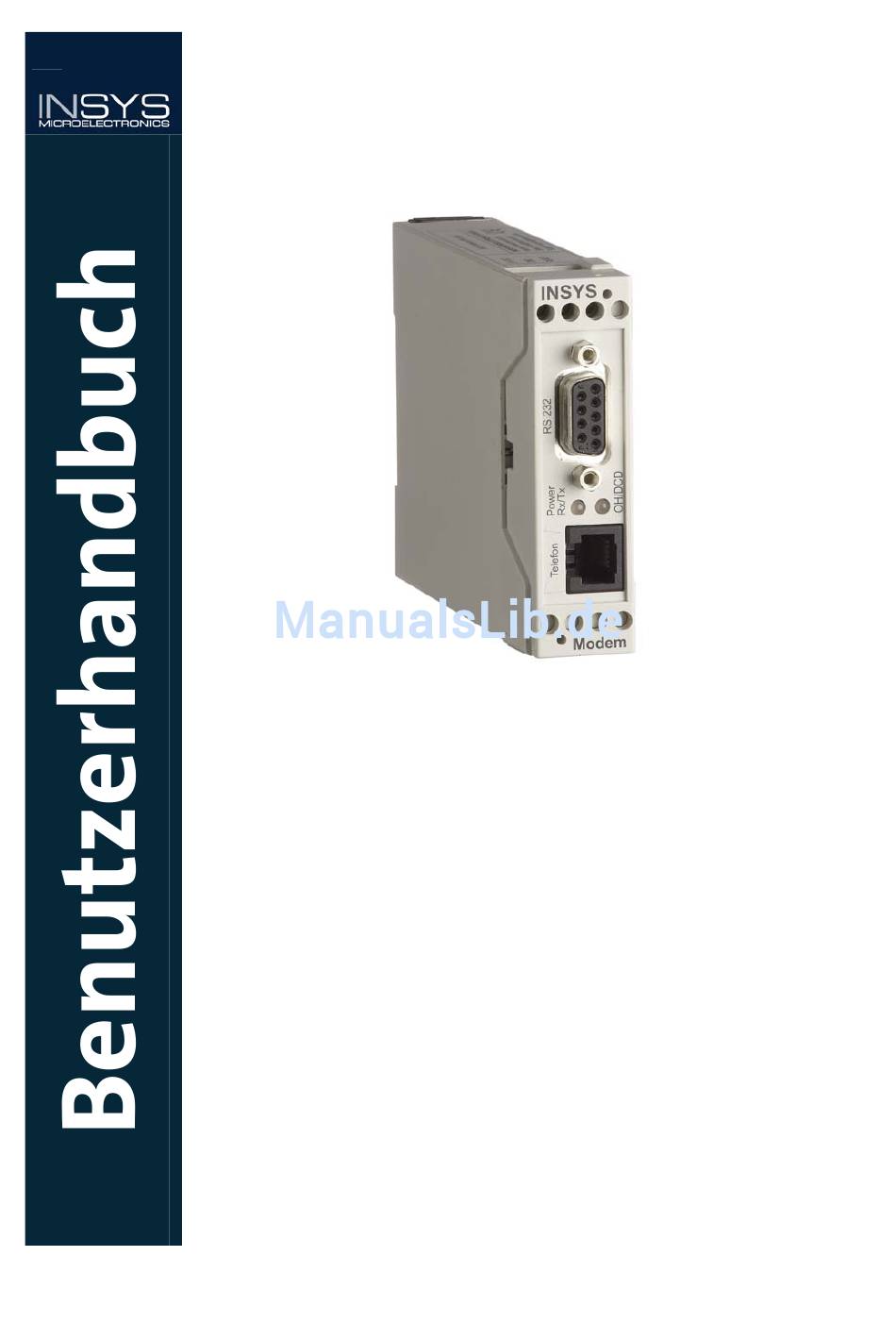

  • Seite 1 INSYS Modem 56k small EU 2.1 Sep-09...
  • Seite 3 Copyright © September 09 INSYS MICROELECTRONICS GmbH Jede Vervielfältigung dieses Handbuchs ist nicht erlaubt. Alle Rechte an dieser Dokumen- tation und an den Geräten liegen bei INSYS MICROELECTRONICS GmbH Regensburg. Warenzeichen und Firmenzeichen Die Verwendung eines hier nicht aufgeführten Waren- oder Firmenzeichens ist kein Hinweis auf die freie Verwendbarkeit desselben.

  • Seite 4: Inhaltsverzeichnis

    Inhalt Sicherheit......................6 Lieferumfang ....................... 8 Bestimmungsgemäße Verwendung ..............9 Technische Daten ....................10 Physikalische Merkmale....................10 Technologische Merkmale ....................10 Zulassungen........................11 Anzeigen- und Bedienelemente ............... 12 Bedeutung der Anzeigen....................12 Anschlüsse ......................13 Anschlüsse Vorderseite ....................13 Klemmanschlüsse Oberseite .................... 14 Anschlussbelegung der seriellen Schnittstelle ..............
  • Seite 5 Inhalt Wartung ......................42 Entsorgung ......................44 14.1 Rücknahme der Altgeräte ....................44 AT-Befehlsreferenz.................... 45 15.1 AT-Befehlsübersicht ......................46 15.2 AT-Meldungen ........................62 S-Register......................65 16.1 Übersicht S-Register ......................66 16.2 Beschreibung S-Register....................67 Tabellen & Abbildungen ................... 75 17.1 Tabellenverzeichnis ......................75 17.2 Abbildungsverzeichnis .....................

  • Seite 6: Sicherheit

    Nässe und Flüssigkeiten aus der Umgebung können ins Innere des Gerätes gelangen. Lebensgefahr durch Stromschlag bei Berührung! Das INSYS Modem 56k small EU 2.1 darf nicht in nassen oder feuchten Umgebungen oder direkt in der Nähe von Gewässern eingesetzt werden. Installieren Sie das Gerät an einem trockenen, vor Spritzwasser geschützten Ort.
  • Seite 7 Ketone und chlorierte Kohlenwasserstoffe lösen den Kunststoff des Gehäuses und beschädigen die Oberflä- che des Geräts. Bringen Sie das INSYS Modem 56k small EU 2.1 auf kei- nen Fall mit Ketonen (z.B. Aceton) und chlorierten Koh- lenwasserstoffen z.B. Dichlormethan in Berührung.

  • Seite 8: Lieferumfang

    INSYS Modem 56k small EU 2.1 Lieferumfang Der Lieferumfang für das INSYS Modem 56k small EU 2.1 umfasst die im Folgenden auf- geführten Zubehörteile. Bitte kontrollieren Sie, ob alle angegebenen Zubehörteile in Ih- rem Karton enthalten sind. Sollte ein Teil fehlen oder beschädigt sein, so wenden Sie sich bitte an Ihren Distributor.

  • Seite 9: Bestimmungsgemäße Verwendung

    INSYS Modem 56k small EU 2.1 Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Das Gerät „INSYS Modem 56k small EU 2.1“ dient ausschließlich zu den aus der Funkti- onsübersicht hervorgehenden Einsatzzwecken. Zusätzlich darf das Gerät für die folgen- den Zwecke eingesetzt werden:  Einsatz & Montage in einem industriellen Schaltschrank ...

  • Seite 10: Technische Daten

    Technische Daten INSYS Modem 56k small EU 2.1 Technische Daten Physikalische Merkmale Gefahr! Überspannung. Brandgefahr! Sichern Sie das Modem mit einer geeigneten Sicherung gegen Überspannung ab. Die angegebenen Daten wurden bei nominaler Eingangsspannung, unter Volllast und einer Umgebungstemperatur von 25°C gemessen. Die Grenzwerttoleranzen unterliegen den üblichen Schwankungen.

  • Seite 11: Zulassungen

    INSYS Modem 56k small EU 2.1 Technische Daten Zulassungen Das INSYS Modem 56k small EU 2.1 ist nach folgenden Richtlinien und Normen entwi- ckelt:  R&TTE 1999/5/EG  DIN EN 55022 Class B  DIN EN 61000-6-2  DIN EN 60950-1...

  • Seite 12: Anzeigen- Und Bedienelemente

    Anzeigen- und Bedienelemente INSYS Modem 56k small EU 2.1 Anzeigen- und Bedienelemente Abbildung 1: LEDs auf der Gerätvorderseite Position Bezeichnung Power/RX/TX-LED OH/DCD-LED (Off Hook / Data Carrier Detect) Tabelle 3: Beschreibung der LEDs auf der Gerätevorderseite Bedeutung der Anzeigen Bezeichnung...

  • Seite 13: Anschlüsse

    INSYS Modem 56k small EU 2.1 Anschlüsse Anschlüsse Anschlüsse Vorderseite Abbildung 2: Anschlüsse auf der Gerätevorderseite Position Bezeichnung Serielle Schnittstelle (RS232-Buchse) Telefonanschluss (RJ12-Line-Buchse) Tabelle 5: Beschreibung der Anschlüsse auf der Gerätevorderseite...

  • Seite 14: Klemmanschlüsse Oberseite

    Anschlüsse INSYS Modem 56k small EU 2.1 Klemmanschlüsse Oberseite Abbildung 3: Anschlüsse auf der Geräteoberseite Klemme Bezeichnung Beschreibung 10 ... 32 VDC Spannungsversorgung 10 V – 32 V DC Ground (Masse) Reset Reset-Eingang Tabelle 6: Beschreibung der Anschlüsse auf der Geräteoberseite Anschlussbelegung der seriellen Schnittstelle Abbildung 4: 9-polige Sub-D Buchse am Gerät...

  • Seite 15: Rj12-Telefonanschluss

    INSYS Modem 56k small EU 2.1 Anschlüsse RJ12-Telefonanschluss b2 b1 a2 a1 Abbildung 5: RJ12-Stecker verbunden mit TAE-Stecker Belegung Beschreibung Nicht verbunden (Erde) Zum Anschluss eines nachgeschalteten Telefons. Ankommende Telefonleitung (Amtsanschluss oder Nebenstel- lenanlage). Ankommende Telefonleitung (Amtsanschluss oder Nebenstel- lenanlage).

  • Seite 16: Funktionsübersicht

    Das INSYS Modem 56k small EU 2.1 bieten Ihnen die folgenden Funktionen:  Automatische Baudratenerkennung Das INSYS Modem 56k small EU 2.1 passt bei der Verbindung über seine serielle Schnittstelle die Datenübertragungsrate automatisch an. Die se- rielle Übertragungsrate kann für Applikationen voreingestellt werden, so dass die serielle Kommunikation mit einer definierten Baudrate initialisiert werden kann.

  • Seite 17: Symbole Und Formatierungen Dieser Anleitung

    INSYS Modem 56k small EU 2.1 Symbole und Formatierungen dieser Anleitung Symbole und Formatierungen dieser Anleitung Im Folgenden werden die Festlegungen, Formatierungen und Symbole erklärt, die in die- sem Handbuch verwendet werden. Die unterschiedlichen Symbole sollen Ihnen das Le- sen und Auffinden der für Sie wichtigen Information erleichtern. Der folgende Text ent- spricht in seiner Struktur den Handlungsanweisungen dieses Handbuchs.

  • Seite 18: Montage

    Montage INSYS Modem 56k small EU 2.1 Montage Dieses Kapitel erklärt, wie Sie das INSYS Modem 56k small EU 2.1 auf einer Hut- schiene montieren, die Spannungsversorgung anklemmen und wie Sie es wieder demontieren können. Gefahr! Offen liegende elektrische Komponenten!
  • Seite 19 INSYS Modem 56k small EU 2.1 Montage Gerät auf Hutschiene montieren So montieren Sie das INSYS Modem 56k small EU 2.1 auf einer DIN- Hutschiene: Setzen Sie das Gerät, wie in der folgenden Abbildung gezeigt, an der Hut- schiene an. An der oberen und der unteren Aussenkante der Hutschienennut des INSYS Modem 56k small EU 2.1 befinden sich jeweils zwei Rasthaken.
  • Seite 20 Offen liegende elektrische Komponenten! Lebensgefahr durch Stromschlag! Vor der Demontage Spannungsversorgung abschalten und gegen Wiedereinschalten sichern. Führen Sie den Schlitzschraubendreher wie in der folgenden Abbildung ge- zeigt in die Rille hinten im Boden des INSYS Modem 56k small EU 2.1 ein.
  • Seite 21 Während Sie die Kunststofffeder mit den unteren Rasthaken gespannt hal- ten, klappen Sie das INSYS Modem 56k small EU 2.1 von der Hutschiene weg. Haken Sie das INSYS Modem 56k small EU 2.1 aus und nehmen Sie es senk- recht zur Hutschiene ab.

  • Seite 22: Inbetriebnahme

    Inbetriebnahme Dieses Kapitel erklärt, wie Sie das INSYS Modem 56k small EU 2.1 in Betrieb neh- men; d. h. das INSYS Modem 56k small EU 2.1 mit einem PC verbinden, ans Telefon- netz anschließen, und testen. INSYS Modem 56k small EU 2.1 an einen PC anschließen So verbinden Sie das INSYS Modem 56k small EU 2.1 über die serielle...
  • Seite 23 Inbetriebnahme  Sie erhalten OK zurück.  Wenn Sie kein OK zurückerhalten, prüfen Sie den Anschluss und ob das INSYS Modem 56k small EU 2.1 mit Spannung versorgt ist. Wiederholen Sie den Test.  Die RX/TX LED leuchten auf, während Sie tippen.

  • Seite 24: Bedienprinzip

    Bedienprinzip Dieses Kapitel erklärt Ihnen die grundlegende Vorgehensweise zur Bedienung und Konfi- guration eines INSYS Modem 56k small EU 2.1. Weiterhin gibt es einen Überblick über die Bedienelemente der Software HSComm. Sie haben zwei Möglichkeiten, das INSYS Modem 56k small EU 2.1 zu bedienen und zu konfigurieren.

  • Seite 25: Bedienung Mit Hscomm

    INSYS Modem 56k small EU 2.1 Bedienprinzip Konfigurieren Sie nun das INSYS Modem 56k small EU 2.1 mit Hilfe der AT- Befehle.  Eine Referenz der AT-Befehle finden Sie in Kapitel „AT-Befehlsreferenz“. Speichern Sie Ihre Eingaben mit AT&W.  Nicht alle Einstellungen am INSYS Modem 56k small EU 2.1 müssen aktiv durch die Eingabe von AT&W gespeichert werden.

  • Seite 26: Oberfläche Der Software Hscomm Modem

    INSYS Modem 56k small EU 2.1  Ein Dialog mit „Modemeinstellungen werden gesendet“ erscheint.  Nun werden die gemachten Einstellungen ins INSYS Modem 56k small EU 2.1 übertragen und dort gespeichert.  Ein Dialog mit „Modemeinstellungen gesendet.“ Erscheint. Klicken Sie in der Statusmeldung auf OK.

  • Seite 27: Tabelle 9:Beschreibung Der Funktionen Auf Dem Hscomm-Reiter "Modem

    Schaltfläche zum Zurücksetzen des INSYS Modem 56k small EU 2.1 Schaltfläche, um Werkseinstellungen an das INSYS Modem 56k small EU 2.1 zu senden. Anzeige / Funktion nicht verfügbar für INSYS Modem 56k small EU 2.1. Schaltfläche zum Übertragen der Einstellungen an das INSYS Modem 56k small EU 2.1.

  • Seite 28: Funktionen

    12.1 Datenverbindung herstellen oder annehmen Das INSYS Modem 56k small EU 2.1 kann über die Telefonleitung ein anderes Modem anrufen und eine Datenverbindung herstellen. Nach der Anwahl einer Rufnummer syn- chronisiert sich das INSYS Modem 56k small EU 2.1 mit dem angerufenen Modem und öffnet eine Datenverbindung mit der Übertragungsgeschwindigkeit, die momentan an...
  • Seite 29 Empfängt das INSYS Modem 56k small EU 2.1 nach dem Abheben vor NO DIALTONE der Anwahl keinen Wählton, meldet Ist das INSYS Modem 56k small EU 2.1 an eine Telefonanlage angeschlossen, kann es sein, dass nach dem Abheben kein Wählton sondern ein anderes akustisches Zeichen zu hören ist.
  • Seite 30 56k small EU 2.1 abnimmt und die Verbindung annimmt, verwenden Sie ATS0=<n> den Befehl Ersetzen Sie <n> mit der Anzahl der Klingelzeichen Um eine Verbindung zu beenden und das INSYS Modem 56k small EU 2.1 zum Auflegen zu veranlassen, ver- wenden Sie den Befehl...

  • Seite 31: Automatische Baudratenerkennung

    Mit jedem eingehenden AT-Befehl (anhand der Zeichenkette „AT“) wer- den die Parameter der Schnittstelle überprüft und nötigenfalls angepasst. Deswegen kann die Baudrate nicht mit dem Befehl AT&W gespeichert werden, da das INSYS Modem 56k small EU 2.1 seine Schnittstelle sofort wieder an die aktuellen Parameter der mo- mentan bestehenden seriellen Verbindung anpassen wird.

  • Seite 32: Telefonverbindung

    Einstellungen und Fähigkeiten des Modems der Gegenstelle. Über den Modulationsstandard kann die Verbindungsgeschwindigkeit über die Telefonleitung festgelegt werden. Wird nichts festgelegt, versucht das INSYS Modem 56k small EU 2.1 die optimalen Verbindungsparameter automatisch zu ermitteln. Konfiguration mit HSComm Eine direkte Konfiguration mit der HSComm ist nicht vorgesehen.

  • Seite 33: Datenpufferung Der Seriellen Übertragung

    Fehlerkorrektur deaktiviert werden (Bit-direkter Modus). Bei aktivierter Pufferung sollte die Datenflusskontrolle aktiv sein, um einen Pufferüberlauf im INSYS Modem 56k small EU 2.1 zu verhindern. Der Betrieb ohne Puffer und Fehlerkor- rektur ist nur für spezielle Zeichenframings zweckmäßig.

  • Seite 34: Bit-Direkter Modus

    Bit-direkter Modus Für spezielle Anwendungen kann mit der Einstellung „ungepuffert, bit-direkt“ die Puffe- rung des INSYS Modem 56k small EU 2.1 abgeschaltet werden. Alle Daten werden dann ohne Zwischenspeicherung und weitere Einflussnahme des INSYS Modem 56k small EU 2.1 weitergegeben. Das gilt insbesondere für die Paritäts- und Stoppbits. Die Fehlerkor- rektur sowie die Datenkompression sind dann ebenfalls abgeschaltet.

  • Seite 35: Datenflusskontrolle (Handshake)

    EU 2.1 signalisieren, den Datenfluss zu unterbrechen. Dies geschieht über die RTS Leitung. Ist sie auf „low“ gesetzt, unterbricht das Modem dem Datentransfer zur Applika- tion. Die Applikation setzt sie auf „high“, um Daten vom INSYS Modem 56k small EU 2.1 anzufordern.

  • Seite 36: Software-Datenflusskontrolle (Xon/Xoff)

    Funktionen INSYS Modem 56k small EU 2.1 12.5.2 Software-Datenflusskontrolle (XON/XOFF) Wenn der Eingangspuffer des Modems einen bestimmten Füllstand übersteigt, fügt das Modem ein XOFF- Zeichen in den Datenstrom zur Applikation ein. Dieses Zeichen veran- lasst die Applikation keine weiteren Daten zu senden. Es hängt von der jeweiligen Soft- ware auf der Applikation ab, ob die XON-/XOFF-Datenflusskontrolle unterstützt wird.

  • Seite 37: Fehlerkorrektur

    Funktionen 12.6 Fehlerkorrektur Das INSYS Modem 56k small EU 2.1 beherrscht das V.42-Fehlerkorrekturprotokoll ein- schließlich der Microcom Networking Protocol Levels 2/3/4 (MNP2, MNP3, MNP4) und der Datendurchsatzoptimierung MNP 10. Die V.42 Fehlerkorrektur enthält die Protokolle LAPM (Link Access Procedure for Modem) und MNP4. LAPM ist die bevorzugte Fehlerkor- rektur.

  • Seite 38: Datenkompression

    Eine direkte Konfiguration mit der HSComm ist nicht vorgesehen. Der AT- Befehl zum Setzen einer festen Baudrate kann über das Eingabefeld „Initiali- sierungsstring“ (Seite 26, Abbildung 6, Position 13) an das INSYS Modem 56k small EU 2.1 gesendet werden. Konfiguration mit AT-Befehlen Um den Kompressionstyp zu wählen, verwen-...

  • Seite 39: Automatische Wahlverzögerung

    INSYS Modem 56k small EU 2.1 Funktionen 12.8 Automatische Wahlverzögerung Der Standard TBR21 gilt für alle öffentlichen Telefonnetze in den EU-Ländern (Belgien, Dänemark, Deutschland, Finnland, Frankreich, Griechenland, Großbritannien, Irland, Ita- lien, Luxemburg, Niederlande, Österreich, Portugal, Schweden, Spanien) sowie in der Schweiz, in Liechtenstein, Norwegen und Island.

  • Seite 40: Benutzerprofile

    Sie den Befehl 12.9.2 Sichern der Konfiguration Wurde die Konfiguration des INSYS Modem 56k small EU 2.1 auf bestimmte Bedürfnisse des Anwenders angepasst, ist es möglich, diese Einstellungen im Benutzerprofil 0 oder 1 zu speichern. Änderung der Konfiguration gehen beim RESET oder Neustart verloren, wenn sie nicht gespeichert werden.

  • Seite 41: Reset

    Funktionen 12.10 Reset Das INSYS Modem 56k small EU 2.1 kann auf 3 Arten zurückgesetzt werden: Durch kurz- zeitiges Unterbrechen der Spannungsversorgung, durch Verbinden der Reset-Klemme mit der Klemme GND, mit Hilfe eines AT-Befehls und mit Hilfe der Software HSComm.

  • Seite 42: Wartung

    Sie mit der für Ihr INSYS Modem 56k small EU 2.1 geeig- neten Firmware-Version. Die Firmware des INSYS Modem 56k small EU 2.1s kann aktualisiert werden, um weitere Funktionen zum INSYS Modem 56k small EU 2.1 hinzuzufügen oder die vorhandenen zu verbessern.
  • Seite 43 Ohne den Hardware-Handshake kann der Firmware Upload nicht funktio- nieren. Der Eingangspuffer an der seriellen Schnittstelle des INSYS Modem 56k small EU 2.1s läuft über und das INSYS Modem 56k small EU 2.1 setzt sich selbst zurück. Sie hören in diesem Fall während des Uploads die Relais klicken.

  • Seite 44: Entsorgung

    INSYS Modem 56k small EU 2.1 Entsorgung 14.1 Rücknahme der Altgeräte Gemäß den Vorschriften der WEEE ist die Rücknahme und Verwertung von INSYS- Altgeräten für unsere Kunden wie folgt geregelt: Bitte senden Sie Ihre Altgeräte frachtfrei an folgende Adresse: Frankenberg-Metalle Gärtnersleite 8...

  • Seite 45: At-Befehlsreferenz

    INSYS Modem 56k small EU 2.1 AT-Befehlsreferenz AT-Befehlsreferenz Jeder AT-Befehl beginnt mit den Buchstaben AT und endet mit einem „Return“ (CR). Es werden sowohl Groß- als auch Kleinbuchstaben angenommen, jedoch müssen die füh- renden Zeichen entweder AT oder at lauten. Die Befehlszeile wird ausgewertet, sobald das Modem ein Return empfangen hat.

  • Seite 46: At-Befehlsübersicht

    Beschreibung Start der Flashladefunktion AT** Antwortmodus Das INSYS Modem 56k small EU 2.1 wird in den Antwortmodus geschaltet. Er ist in Deutschland nur dann wirksam, wenn das nachgeschaltete Telefon abgehoben wurde oder ein Anruf eingeht. Letzten Befehl wiederholen Der zuletzt eingegebene Befehl wird wiederholt.
  • Seite 47 Sollte diese Zeit überschritten werden, legt das INSYS Modem 56k small EU 2.1 auf und es erscheint die Fehlermeldung: NO CARRIER. Im Modus FCLASS=1 oder =2 verhält sich das INSYS Modem 56k small EU 2.1 als Fax- modem. Es versucht, mit einem anderen Telefaxgerät oder Faxmodem Verbindung aufzunehmen.
  • Seite 48 Freizeichen, bevor es zu wählen beginnt. Wenn innerhalb der (Fortsetzung) Zeit, die im S6 Register angegeben ist, kein Freizeichen erkannt wurde, legt das INSYS Modem 56k small EU 2.1 auf und es erscheint eine Feh- lermeldung. Warten auf Stille: Das INSYS Modem 56k small EU 2.1 wartet mindes- tens fünf Sekunden auf Stille auf der Leitung, bevor es das nächste Zei-...
  • Seite 49 Ein DTR- Ein-/ Aus-/ Übergang veranlasst das INSYS Modem 56k small AT&D1 EU 2.1 so zu reagieren, als hätte es eine Abbruchsequenz +++ empfan- gen. Das INSYS Modem 56k small EU 2.1 geht ohne Auflegen in den Eingabemodus. Ein DTR Ein-/Aus-/ Übergang veranlasst das INSYS Modem 56k small EU AT&D2...
  • Seite 50 Laden der Werkseinstellungen AT&F Das INSYS Modem 56k small EU 2.1 lädt aus dem internen nicht flüchtigen Speicher die Werksvoreinstellung. Dadurch kann das INSYS Modem 56k small EU 2.1 in einen defi- nierten Grundzustand gebracht werden. Durch AT&F wird auch ein Teil der S-Register überschrieben.
  • Seite 51 Wähle RTS/ CTS- und XON/ XOFF- Datenflusskontrolle AT&K6 AT\K Break-Kontrolle Das INSYS Modem 56k small EU 2.1 reagiert auf ein vom anderen Modem oder vom PC empfangenes Break (Empfangsleitung für einige Zeit AUS) oder auf einen AT\B-Befehl entsprechend den Parametern. 1. Situation Im Falle eines Breaks von der Applikation während einer Datenverbin-...
  • Seite 52 INSYS Modem 56k small EU 2.1 sendet unverzögert Break an das andere Modem Wie AT\K2 AT\K3 INSYS Modem 56k small EU 2.1 fügt ein Break in die zum anderen Mo- AT\K4 dem übertragenen Daten ein AT\K5 Wie AT\K4 – Rückkehr aus dem Online Befehlsmodus in den Datenmodus durch den ATO-Befehl.
  • Seite 53 Pegel des empfangenen Signals anzeigen Der Wert, der vom INSYS Modem 56k small EU 2.1 gemeldet wird, entspricht dem be- reits verstärkten Pegel im INSYS Modem 56k small EU 2.1, nicht dem Pegel auf der Tele- fonleitung. Große AT%L-Antworten bedeuten einen kleinen Signalpegel, kleine Werte einen großen Signalpegel.
  • Seite 54 AT-Befehlsreferenz INSYS Modem 56k small EU 2.1 Befehl Beschreibung AT+MS=<Modula Modulationsart wählen tion>, [Auto- Mit AT+MS wird die Modulationsart festgelegt. Der Befehl erlaubt oder verhindert die mode], [Sen- automatische Modulationserkennung und legt die höchste und niedrigste mögliche den Minbaud, Verbindungsgeschwindigkeit fest. Der Befehl hat die Form AT+MS=<Modulation>,...
  • Seite 55 Kehre zum Online-Datenmodus zurück ATO<n> Befindet sich das INSYS Modem 56k small EU 2.1 im Online-Kommandomodus, kehrt es in den Online-Datenmodus zurück. Ist das INSYS Modem 56k small EU 2.1 im Offline- Kommandomodus, meldet es ERROR. ATO0 Kehre zum Online-Datenmodus zurück.
  • Seite 56 Ab diesem Befehl wird jede Wahl im Impulsverfahren durchgeführt, bis ein ATT- bezie- hungsweise ATDT-Befehl wieder auf Tonwahl umschaltet. Quiet- (Ruhe-) Kontrolle ATQ<n> Dieser Befehl schaltet das Senden von Meldungen des INSYS Modem 56k small EU 2.1 an die Applikation EIN oder AUS. ATQ0 Meldungen an die Applikation senden (default)
  • Seite 57 2 V ist keine Telefonleitung angeschlossen. ATV<n> Form der Modemmeldungen Dieser Befehl legt fest, ob das INSYS Modem 56k small EU 2.1 an die Applikation Mel- dungen in Kurz- oder Langform übergibt. ATV0 Meldungen in Kurzform, d.h. nur die Fehlernummer ATV1 Meldungen in Langform, d.h.
  • Seite 58 AT-Befehlsreferenz INSYS Modem 56k small EU 2.1 Befehl Beschreibung AT&V<n> Zeige die Konfigurationen AT&V0 Anzeige der aktiven Konfiguration des Modems, der gespeicherten Be- nutzervoreinstellungen und der gespeicherten Telefonnummern 0 bis 3. (Der Parameter 0 kann entfallen.) AT&V1 Diagnosedaten der letzten Verbindung (Verbindungspartner, Grund des Verbindungsabbaus): TERMINATION REASON: Grund des Verbindungsabbaus.
  • Seite 59 Dieser Befehl legt fest, welche Datenübertragungsratenangaben bei einer CONNECT- Meldung gemacht werden. ATW0 Das INSYS Modem 56k small EU 2.1 meldet die Baudrate zwischen IN- SYS Modem 56k small EU 2.1 und Applikation. (default) ATW1 Beim Verbindungsaufbau meldet das INSYS Modem 56k small EU 2.1 die Geschwindigkeit auf der Telefonleitung, das Fehlerkorrekturproto- koll und die Baudrate der Applikation.
  • Seite 60 ATX<n> Erweiterte Ergebnismeldungen, Wähltonerkennung Der Befehl bestimmt, welche Gruppe von Meldungen das INSYS Modem 56k small EU 2.1 an den PC schickt. Dies ist bei Nebenstellenanlagen von Bedeutung, da oft eine füh- rende 0 oder 9 gewählt werden muss, bevor ein Amtston auf der Leitung zu hören ist.
  • Seite 61 Software-Reset Der Befehl veranlasst das INSYS Modem 56k small EU 2.1, einen Software-Reset durch- zuführen. Das INSYS Modem 56k small EU 2.1 lädt (je nach Parameter) die vom Benut- zer abgespeicherte Voreinstellung. Wird kein Parameter angegeben, wird Benutzervor- einstellung 0 geladen.

  • Seite 62: At-Meldungen

    AT-Befehlsreferenz INSYS Modem 56k small EU 2.1 15.2 AT-Meldungen Liste der Meldungsnummern und Meldungstexte in Abhängigkeit vom ATX- Befehl. Meldungs- nummer Meldungstext in Langform ATX<0> ATX<1> ATX<2> ATX<3> ATX<4> Kurzform +FCERROR CONNECT RING NO CARRIER ERROR CONNECT 1200 NO DIAL TONE...
  • Seite 63 INSYS Modem 56k small EU 2.1 AT-Befehlsreferenz Meldungs- nummer Meldungstext in Langform ATX<0> ATX<1> ATX<2> ATX<3> ATX<4> Kurzform CARRIER 14400 CARRIER 16800 CARRIER 19200 CARRIER 21600 CARRIER 24000 CARRIER 26400 CARRIER 28800 CONNECT 16800 CONNECT 21600 CONNECT 24000 CONNECT 26400...

  • Seite 64: Tabelle 10: At-Rückmeldungen In Abhängigkeit Vom Atx-Befehl

    AT-Befehlsreferenz INSYS Modem 56k small EU 2.1 Meldungs- nummer Meldungstext in Langform ATX<0> ATX<1> ATX<2> ATX<3> ATX<4> Kurzform CONNECT 44000 CONNECT 46000 CONNECT 48000 CONNECT 50000 CONNECT 52000 CONNECT 54000 CONNECT 56000 CONNECT 230400 CARRIER 28000 CARRIER 29333 CARRIER 30667...

  • Seite 65: Register

    INSYS Modem 56k small EU 2.1 S-Register S-Register S-Register können mit dem ATS<n>-Befehl gelesen und geschrieben werden. (Siehe auch AT-Befehlsreferenz). Bestimmte S-Register können nur gelesen wer- den, in anderen kann nur ein bestimmter Wertebereich eingestellt werden. Bei Wertebereichsüberschreitung meldet das Modem OK, obwohl der Wert nicht übernommen wurde.

  • Seite 66: Übersicht S-Register

    S-Register INSYS Modem 56k small EU 2.1 16.1 Übersicht S-Register Register Funktion Einheiten Bereich Default Anzahl der Ruftöne bis zum automatischen Abheben Ruftöne Ruftonzähler Ruftöne 0-255 Escape ASCII 0-255 Return ASCII 0-127 Zeilenvorschub-Zeichen ASCII 0-127 Backspace-Zeichen ASCII 0-255 Wartezeit auf Wählton Wartezeit auf Trägersignal...

  • Seite 67: Beschreibung S-Register

    INSYS Modem 56k small EU 2.1 S-Register 16.2 Beschreibung S-Register Hinweis: Mit *) versehende Register werden mit dem AT&W- Befehl in der Benutzervor- einstellung gespeichert. Anzahl der Ruftöne bis zum automatischen Abheben Anzahl Anrufklingelsignale bis zum Abheben Bei S0=0 hebt das Modem bei einem Anruf nicht ab. S0 kann Werte zwischen 0 und 5 annehmen.
  • Seite 68 S-Register INSYS Modem 56k small EU 2.1 Wahlpause Wähl-Pausenzeit, wenn ein Komma im Wählstring ist. Das Modem wartet wäh- rend des Wählvorgangs die in S8 definierte Zeit (in Sekunden), wenn ein Komma im Wählstring steht. S8 kann Werte zwischen 1 und 7 Sekunden einnehmen.
  • Seite 69 INSYS Modem 56k small EU 2.1 S-Register S21* Einstellungen für V24 Bedeutung Bit 0,1 Reserviert Bit 2 CTS Verhalten CT106 (CTS) Behaviour: 0: wie AT&R0 1: wie AT&R1 Bit 3-4 DTR Verhalten CT108 (DTR) Behaviour: 0: wie AT&D0 1: wie AT&D1 2: wie AT&D2...
  • Seite 70 S-Register INSYS Modem 56k small EU 2.1 Zeit für DTR-Signal Zeit, die das Modem ohne DTR Signal wartet, bevor es aufhängt (1/100 Sekunden). Zeit zwischen RTS/CTS Zeit zwischen RTS- und CTS-Aktivierung in 1/100 Sekunden. S27* Allgemeine Einstellungen Bedeutung Bit 0-3...
  • Seite 71 INSYS Modem 56k small EU 2.1 S-Register S36* Zurückschalten der Fehlerprotokolle Bedeutung Bit 0..2 Legt fest, was geschieht, Modem legt auf wenn ein Versuch eine V.42 Modem bleibt online und baut eine Direkt- LAPM-Verbindung aufzu- Modus-Verbindung auf. bauen, fehlschlägt. Er steht...
  • Seite 72 S-Register INSYS Modem 56k small EU 2.1 S40* Breakhandling und MNP5-Blockgröße Bedeutung Bit 0 Reserviert Bit 1 Reserviert Bit 2 Reserviert Bit 3-5 Break-Behandlung Break Handling 0: wie AT\K0 1: wie AT\K1 2: wie AT\K2 3: wie AT\K3 4: wie AT\K4...
  • Seite 73 INSYS Modem 56k small EU 2.1 S-Register Fehlerereigniscode Bei einem Verbindungsabbruch (NO CARRIER) wird in dieses Register ein Ereig- niscode geschrieben. S86=0 Normaler Verbindungsabbau, kein Fehler S86=4 Carrier lost S86=5 Kein Aufbau einer fehlerkorrigierten (V.42) Verbindung S86=6 Erweiterungen konnten nicht ausgehandelt werden S86=7 Gegenstelle unterstützt nur Synchronmodems...
  • Seite 74 S-Register INSYS Modem 56k small EU 2.1 Ergebniscode Bedeutung Bit 0 CONNECT- Meldung mit Leitungsgeschwindigkeit Bit 1 CONNECT/ARQ- Meldung bei fehlerkorrigierter Verbindung Bit 2 CARRIER- Meldungen ermöglicht (Meldungen 40-47) Bit 3 PROTOKOLL- Meldung ermöglicht (Meldungen 70-80) Bit 4 Reserviert Bit 5 COMPRESSION- Meldung ermöglicht (Meldungen 66-69)
