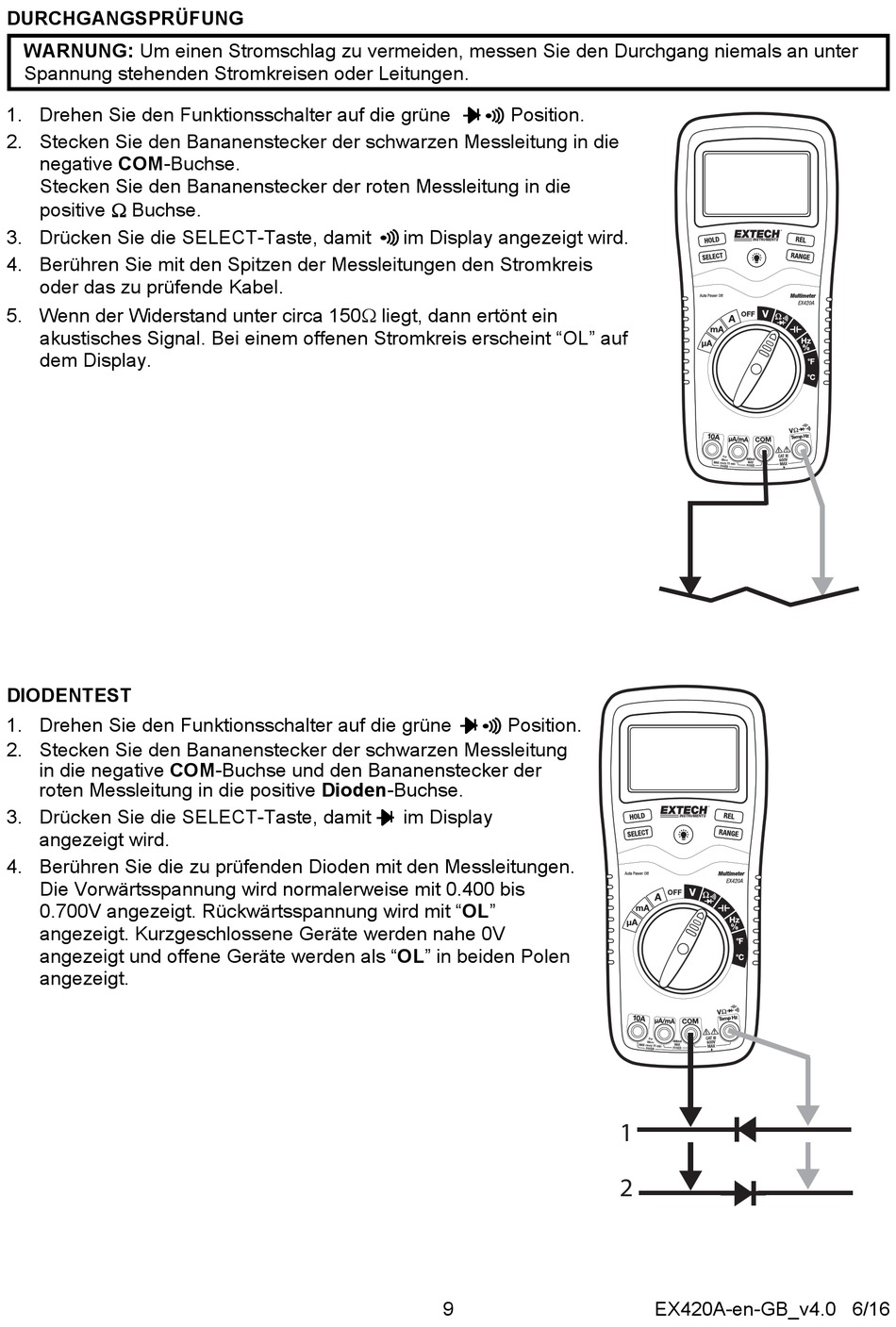

DURCHGANGSPRÜFUNG
WARNUNG: Um einen Stromschlag zu vermeiden, messen Sie den Durchgang niemals an unter
Spannung stehenden Stromkreisen oder Leitungen.
1. Drehen Sie den Funktionsschalter auf die grüne
2. Stecken Sie den Bananenstecker der schwarzen Messleitung in die
negative COM-Buchse.
Stecken Sie den Bananenstecker der roten Messleitung in die
positive Buchse.
3. Drücken Sie die SELECT-Taste, damit
4. Berühren Sie mit den Spitzen der Messleitungen den Stromkreis
oder das zu prüfende Kabel.
5. Wenn der Widerstand unter circa 150 liegt, dann ertönt ein
akustisches Signal. Bei einem offenen Stromkreis erscheint "OL" auf
dem Display.
DIODENTEST
1. Drehen Sie den Funktionsschalter auf die grüne
2. Stecken Sie den Bananenstecker der schwarzen Messleitung
in die negative COM-Buchse und den Bananenstecker der
roten Messleitung in die positive Dioden-Buchse.
3. Drücken Sie die SELECT-Taste, damit
angezeigt wird.
4. Berühren Sie die zu prüfenden Dioden mit den Messleitungen.
Die Vorwärtsspannung wird normalerweise mit 0.400 bis
0.700V angezeigt. Rückwärtsspannung wird mit "OL"
angezeigt. Kurzgeschlossene Geräte werden nahe 0V
angezeigt und offene Geräte werden als "OL" in beiden Polen
angezeigt.
Position.
im Display angezeigt wird.
Position.
im Display
9
1
2
EX420A-en-GB_v4.0 6/16
