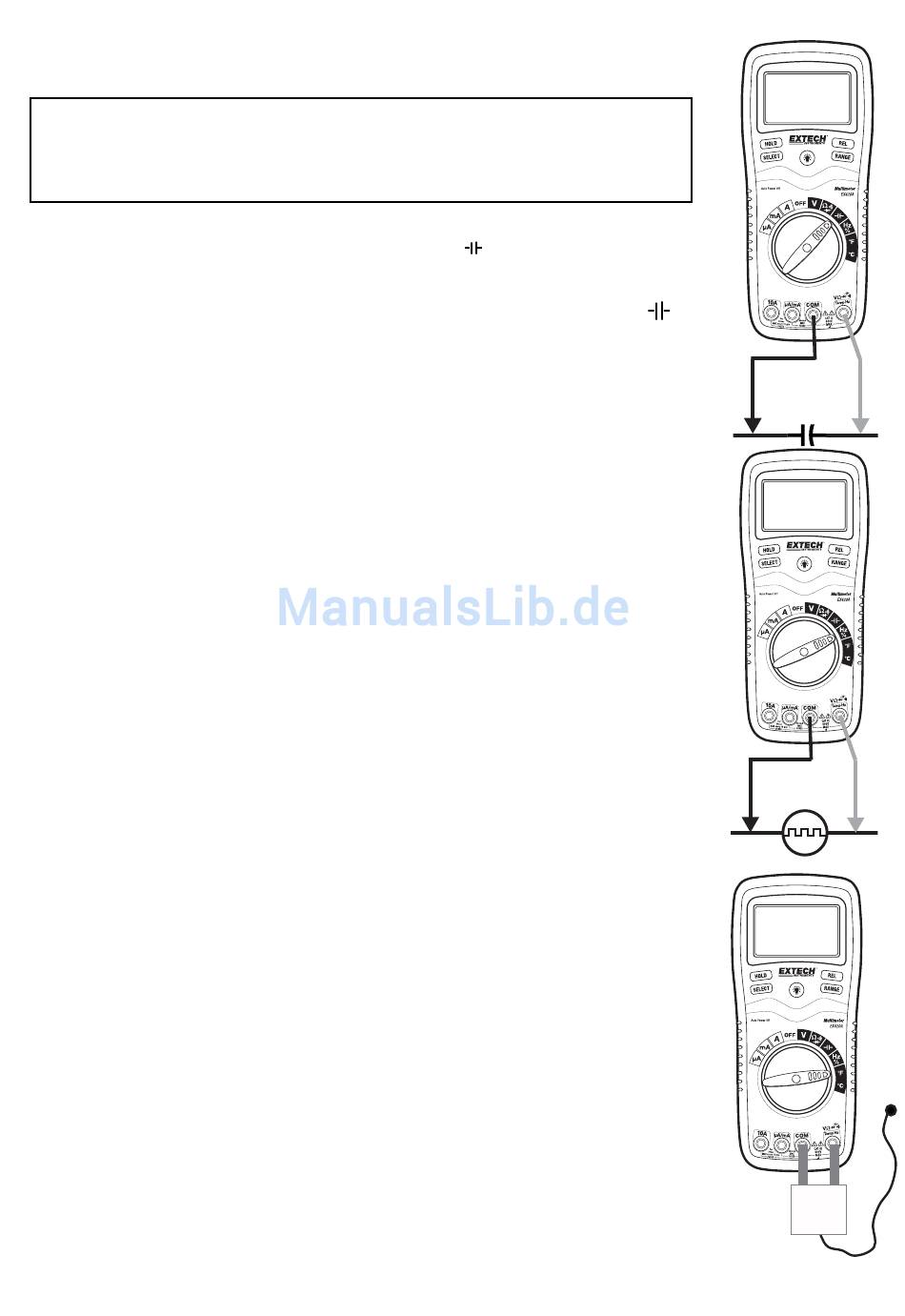

KAPAZITÄTSMESSUNGEN
WARNUNG: Um einen Stromschlag zu vermeiden, schalten Sie den Strom
an dem zu prüfenden Gerät ab und entladen Sie alle Kondensatoren, bevor
Sie Kapazitätsmessungen durchführen. Die Batterie herausnehmen und
die Leitungskabel abklemmen.
1. Drehen Sie den Funktionsschalter auf die grüne
2. Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative
COM-Buchse.
Stecken Sie den Bananenstecker der roten Messleitung in die positive
Buchse.
3. Berühren Sie den zu prüfenden Kondensator mit den Messleitungen.
4. Lesen Sie nun den Kapazitätswert im Display ab.
FREQUENZMESSUNGEN
1.
Drehen Sie den Funktionsschalter auf die "Hz" Position.
2.
Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative
COM-Buchse und den Bananenstecker der roten Messleitung in die positive
Hz-Buchse.
3.
Berühren Sie den zu prüfenden Stromkreis mit den Spitzen der
Messleitungen.
4.
Lesen Sie nun die Frequenz im Display ab.
RELATIVE EINSCHALTDAUER IN %
1.
Drehen sie den Funktionsschalter auf die "Hz" Position.
2.
Den Bananenstecker der schwarzen Messleitung in die negative COM-
Buchse stecken und den Bananenstecker der roten Messleitung in die
positive Hz Buchse stecken.
3.
Drücken Sie die SELECT-Taste kurz, damit % im Display erscheint.
4.
Berühren Sie den zu prüfenden Stromkreis mit den Spitzen der
Messleitungen.
5.
Lesen Sie nun den %satz der relativen Einschaltdauer im Display ab.
KONTAKTTEMPERATURMESSUNGEN
1. Drehen Sie den Funktionsschalter auf die schwarze Typ K ºC oder ºF Position.
2. Stecken Sie den Temperaturfühler unter Beachtung der richtigen Polarität in
die Eingangsbuchsen.
3. Die Spitze des Temperaturfühlers an die Stelle führen, deren Temperatur
gemessen werden soll. Der Temperaturfühler muss das zu messende Teil so
lange berühren, bis sich die Messanzeige stabilisiert hat (ca. 30 Sekunden).
4. Lesen Sie nun die Temperatur im Display ab.
Hinweis: Der Temperaturfühler ist mit einem Ministecker vom Typ K ausgerüstet.
Ein Adapter von Ministecker zu Bananenstecker wird zum Anschluss
der Eingangsbananenstecker mitgeliefert.
Position.
