WECHSELSPANNUNGSMESSUNGEN
WARNUNG: Stromschlaggefahr. Die Messleitungsspitzen sind manchmal nicht lang genug, um
die spannungsführenden Teile in manchen 240V-Gerätesteckdosen zu berühren, da die Kontakte
tief in den Steckdosen eingelassen sind. Daher wird bei einer Messung unter Umständen 0 Volt
angezeigt, obwohl sich tatsächlich Spannung in der Steckdose befindet. Achten Sie darauf, dass
die Messleitungsspitzen die Metallkontakte in der Steckdose berühren, bevor Sie annehmen, es
sei keine Spannung vorhanden.
VORSICHT: Messen Sie keine Wechselstromspannungen, wenn gerade ein Motor im Stromkreis
EIN-oder AUS-geschaltet wird. Dadurch können starke Spannungsspitzen auftreten und das
Messgerät beschädigen.

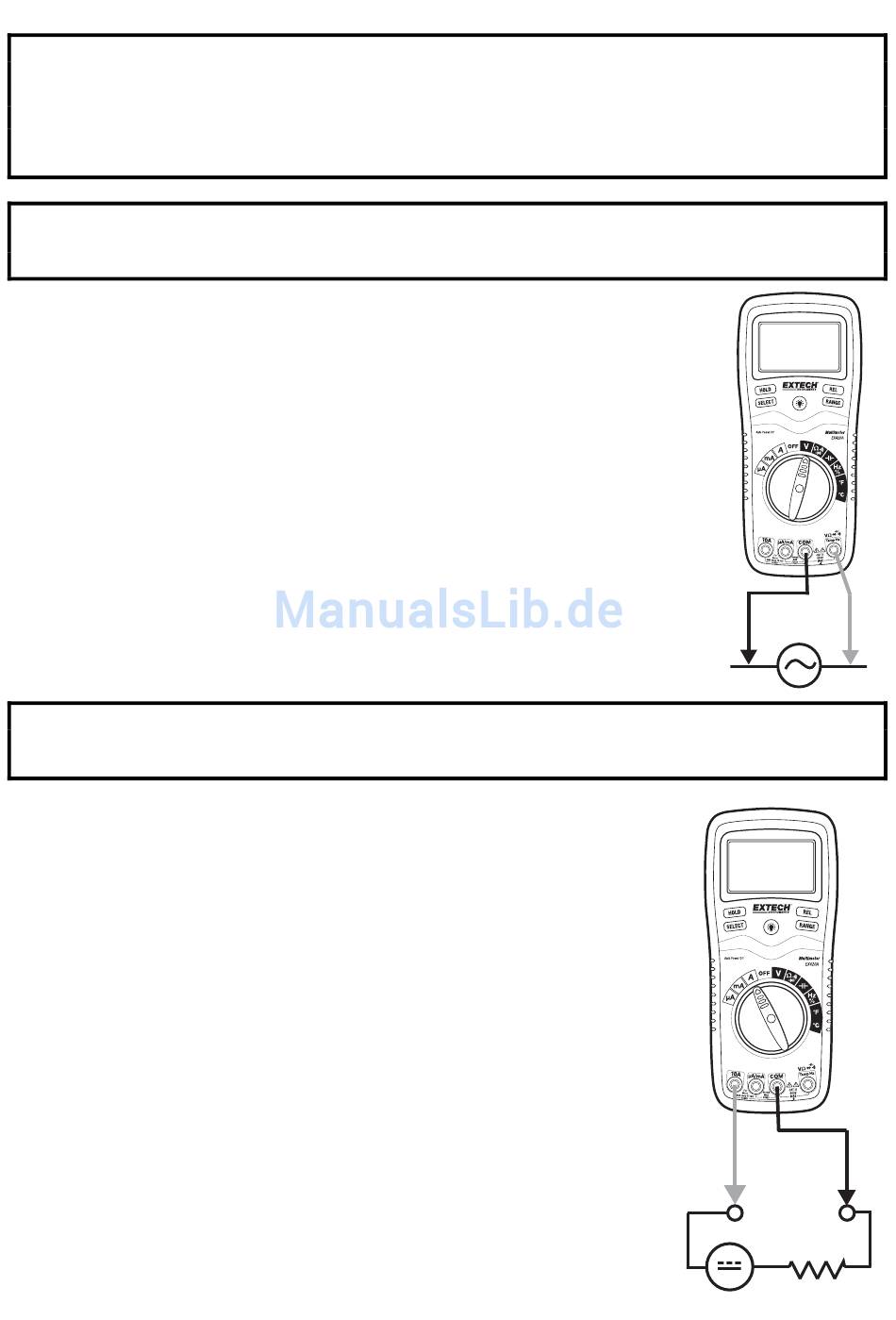

1. Drehen Sie den Funktionsschalter auf die grüne V-Position.
2. Drücken Sie die SELECT-Taste, damit "AC" im Display erscheint.
3. Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative
COM-Buchse. Stecken Sie den Bananenstecker der roten Messleitung in die
positive V-Buchse.
4. Berühren Sie mit der Spitze der schwarzen Messleitung die neutrale Seite
des Stromkreises.
Berühren Sie mit der Spitze der roten Messleitung die „heiße" Seite des
Stromkreises.
5. Lesen Sie nun die Spannung im Display ab.
GLEICHSTROMMESSUNGEN
VORSICHT: Führen Sie nicht länger als 30 Sekunden Strommessungen auf der 10A Skala durch.
Wenn Sie 30 Sekunden überschreiten, können das Messgerät und die Messleitungen beschädigt
werden.
1. Stecken Sie den Bananenstecker der schwarzen Messleitung in die
negative COM-Buchse.
2. Bei Strommessungen bis zu 4000µA DC, den Funktionsschalter auf die
gelbe µA Position drehen und den Bananenstecker der roten
Messleitung in die µA/mA Buchse stecken.
3. Bei Strommessungen bis zu 400mA DC, den Funktionsschalter auf die
gelbe mA Position drehen und den Bananenstecker der roten
Messleitung in die µA/mA Buchse stecken.
4. Bei Strommessungen bis zu 10A DC, den Funktionsschalter auf den
gelben 10A Bereich stellen und den Bananenstecker der roten
Messleitung in die 10A Buchse stecken.
5. Drücken Sie die SELECT-Taste, damit "DC" im Display angezeigt wird.
6. Den Strom von dem zu prüfenden Stromkreis entfernen, dann den
Stromkreis an der Stelle öffnen, an dem Sie den Strom messen wollen.
7. Berühren Sie mit der Spitze der schwarzen Messleitung die negative
Seite des Stromkreises.
Berühren Sie mit der Spitze der roten Messleitung die positive Seite des
Stromkreises.
8. Strom auf die Schaltung anwenden.
9. Lesen Sie nun den Strom im Display ab.
