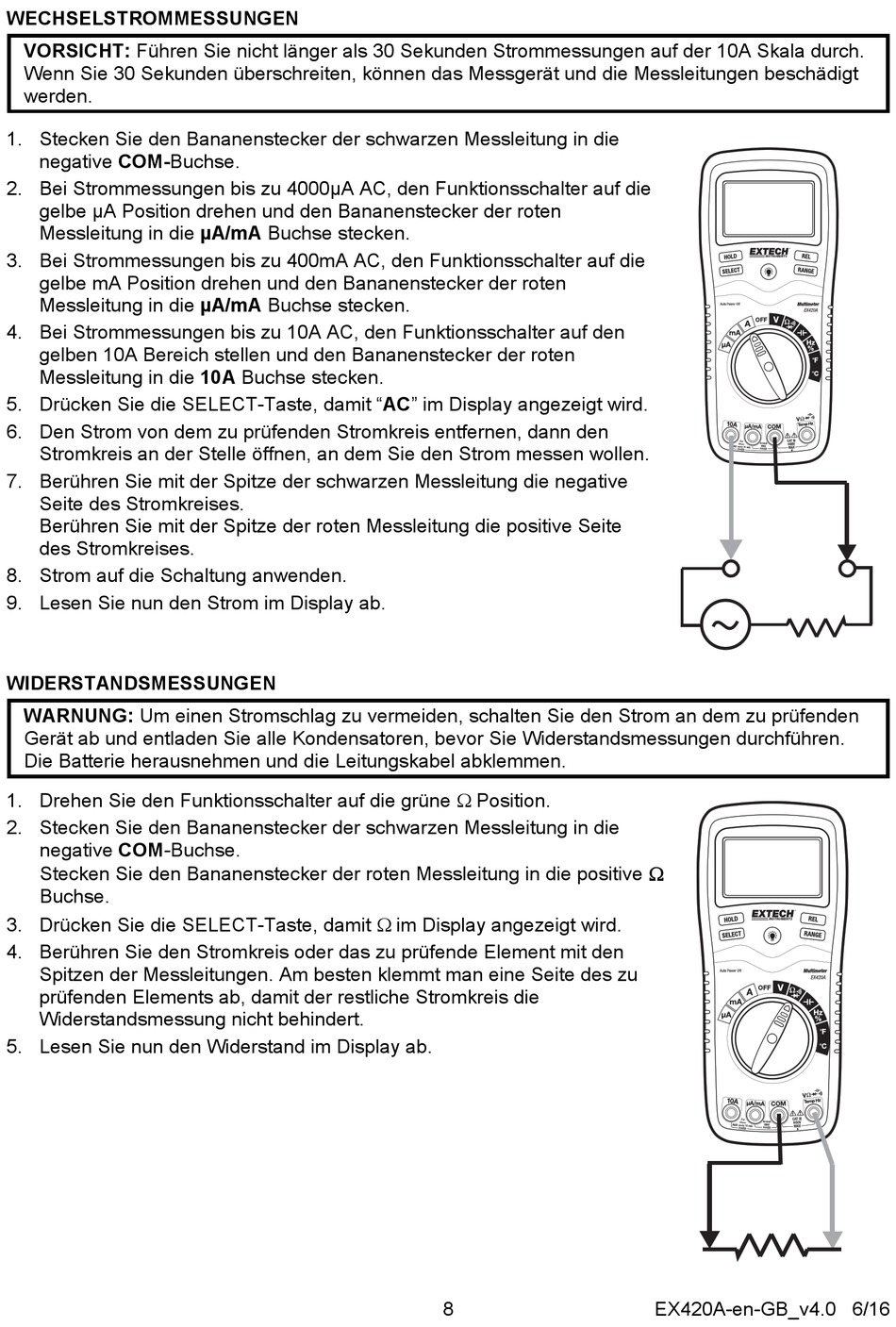

WECHSELSTROMMESSUNGEN
VORSICHT: Führen Sie nicht länger als 30 Sekunden Strommessungen auf der 10A Skala durch.
Wenn Sie 30 Sekunden überschreiten, können das Messgerät und die Messleitungen beschädigt
werden.
1. Stecken Sie den Bananenstecker der schwarzen Messleitung in die
negative COM-Buchse.
2. Bei Strommessungen bis zu 4000µA AC, den Funktionsschalter auf die
gelbe µA Position drehen und den Bananenstecker der roten
Messleitung in die µA/mA Buchse stecken.
3. Bei Strommessungen bis zu 400mA AC, den Funktionsschalter auf die
gelbe mA Position drehen und den Bananenstecker der roten
Messleitung in die µA/mA Buchse stecken.
4. Bei Strommessungen bis zu 10A AC, den Funktionsschalter auf den
gelben 10A Bereich stellen und den Bananenstecker der roten
Messleitung in die 10A Buchse stecken.
5. Drücken Sie die SELECT-Taste, damit "AC" im Display angezeigt wird.
6. Den Strom von dem zu prüfenden Stromkreis entfernen, dann den
Stromkreis an der Stelle öffnen, an dem Sie den Strom messen wollen.
7. Berühren Sie mit der Spitze der schwarzen Messleitung die negative
Seite des Stromkreises.
Berühren Sie mit der Spitze der roten Messleitung die positive Seite
des Stromkreises.
8. Strom auf die Schaltung anwenden.
9. Lesen Sie nun den Strom im Display ab.
WIDERSTANDSMESSUNGEN
WARNUNG: Um einen Stromschlag zu vermeiden, schalten Sie den Strom an dem zu prüfenden
Gerät ab und entladen Sie alle Kondensatoren, bevor Sie Widerstandsmessungen durchführen.
Die Batterie herausnehmen und die Leitungskabel abklemmen.
1. Drehen Sie den Funktionsschalter auf die grüne Position.
2. Stecken Sie den Bananenstecker der schwarzen Messleitung in die
negative COM-Buchse.
Stecken Sie den Bananenstecker der roten Messleitung in die positive
Buchse.
3. Drücken Sie die SELECT-Taste, damit im Display angezeigt wird.
4. Berühren Sie den Stromkreis oder das zu prüfende Element mit den
Spitzen der Messleitungen. Am besten klemmt man eine Seite des zu
prüfenden Elements ab, damit der restliche Stromkreis die
Widerstandsmessung nicht behindert.
5. Lesen Sie nun den Widerstand im Display ab.
8
EX420A-en-GB_v4.0 6/16
