REGULADOR ELECTRÓNICO (KIT 1-2-3-5-6)
Regulador electrónico
ADVERTENCIAS IMPORTANTES
INSTALACIÓN
Las conexiones, la puesta en servicio y el control del buen
funcionamiento, deben ser efectuados por personal cualificado,
capaz de efectuar las conexiones según las leyes vigentes y en
particular según la Ley 46/90, y respetando las presentes
instrucciones.
El respeto de las normas sobre la puesta a tierra es
determinante para la seguridad de las personas.
Es obligatorio la conexión aguas arriba del dispositivo y de todo el
circuito eléctrico de la termoestufa un interruptor diferencial de
línea, además, es obligatorio conectar a tierra la bomba, la válvula
y las partes mecánicas de la termoestufa.

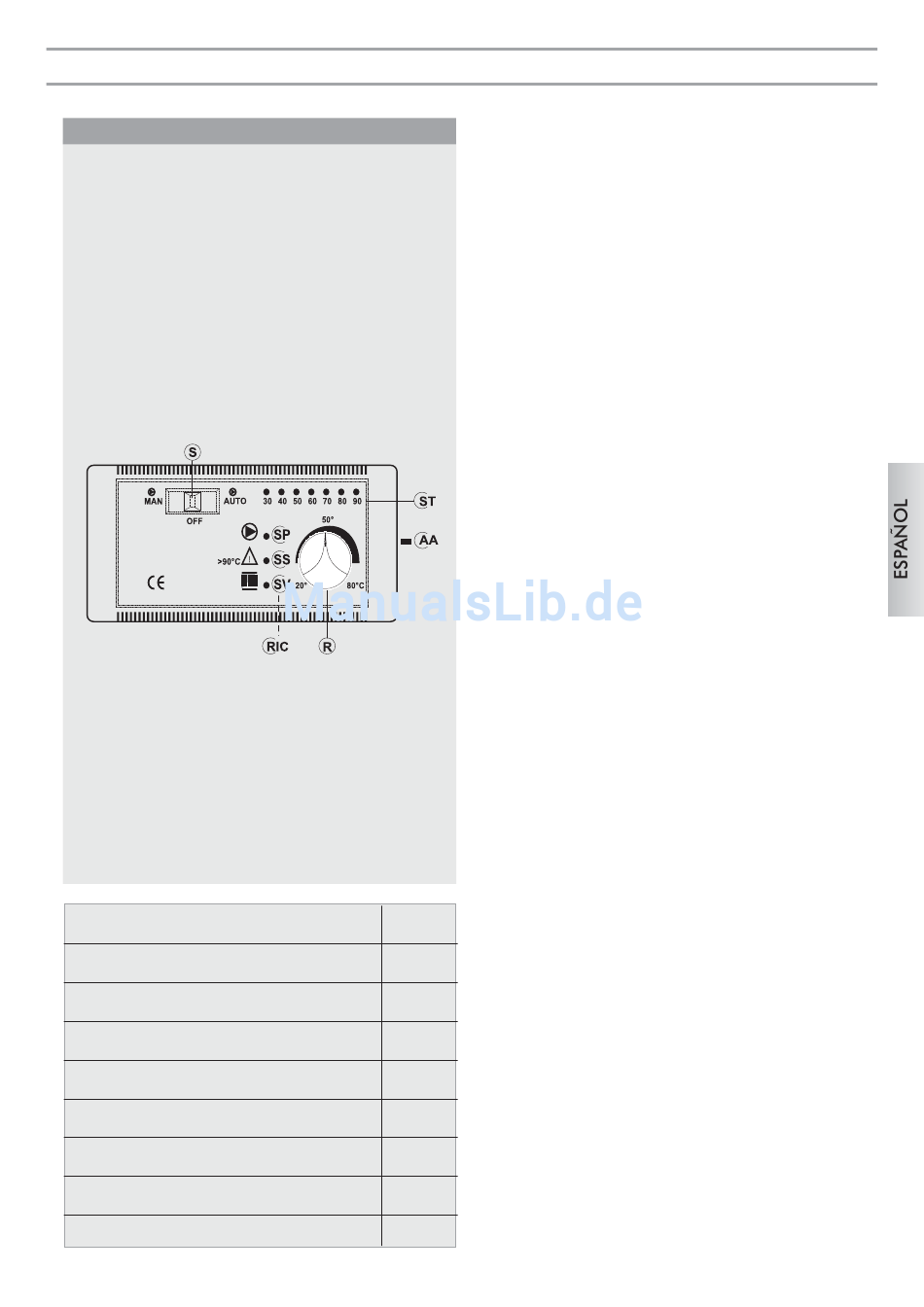

LEYENDA
AA interruptor alarma acústica
R reg. apertura válvula de 3 vías (KIT 1 - 3 - 5 - 6)
R reg. funcionamiento circuladores (KIT2)
RIC regulación interna bomba
S selector MAN-OFF-AUTO
SP indicador luminoso bomba
SS indicador exceso de temperatura
ST escala temperatura
SV indicador luminoso válvula de 3 vías (KIT 1 - 3 - 5 - 6)
SV reg. circuladores (Kit 2)
Datos técnicos
Alimentación (+15 - 10%)
Grado de protección
Temperatura mín/máx ambiente
Longitud sonda
Termómetro
Capacidad contactos circulador, máxima
Capacidad contactos válvula tres vías, máxima W
Fusible
El regulador electrónico de control permite monitorizar las condiciones
de funcinamiento y está dotado de:
- selector MAN-OFF-AUTO(S)
- escala temperatura(ST)
PARA LA
- alarma acústica (AA)
- reg. apertura válvula de 3 vías (R) (KIT1-3)
- reg. funcionamiento de circuladores (R) (KIT2)
- regulación interna bomba (RIC)
- reg. válvula de 3 vías (SV) (KIT1-KIT3)
- indicador reg. circuladores (SV) (KIT2)
- indicador exceso de temperatura (SS)
- indicador luminoso bomba (SP)
Funcionamiento
- Dispositivo de control:
•Termómetro
- Dispositivo de protección
(sistema alarma acústica):
•Alarma acústica (AA)
•Alarma exceso de temperatura (SS)
Dicho sistema interviene cuando la temperatura del agua supera el valor
de 90 °C y advierte al usuario que suspenda la alimentación de
combustible.
El funcionamiento de la alarma acústica puede excluirse trabajando en el
interruptor (AA); de todas formas sigue activa la función de alarma dada
por el indicador luminoso de exceso de temperatura (SS).
Para restablecer las condiciones iniciales, después de haber reducido la
temperatura del agua en la termoestufa, es necesario reactivar el
interruptor (AA).
Dispositivo de alimentación
(sistema circulación):
•Selector MAN-OFF-AUTO (S)
•Indicador luminoso bomba (SP)
En la función manual ala bomba funciona siempre, en la función OFF la
bomba está apagada; en la función AUTO se activa la bomba de la
instalación a una temperatura deseada por medio de la regulación interna
(RIC) de 20 a 80°C (el mando está preprogramado a 20°C)
- Dispositivo de funcionamiento (sistema de regulación):
•Regulación (R) para apertura válvula de3 vías
•Indicador luminoso (SV) de funcionamiento válvula de 3 vías
Cuando la temperatura del fluido alcanza el valor programado con el
regulador, la válvula de 3 vías conmuta el fluido a los termosifones y el
indicador luminoso de funcionamiento (SV) se enciende.
En el momento que la temperatura del fluido desciende por debajo del
valor programado , el sistema de regulación abre el circuito, la válvula
de 3 vías desvía el fluido directamente a la termoestufa.
Atención:
Durante el funcionamiento normal, controlar que los indicadores luminosos
(SV) y (SP) estén encendidos.
fig. M
Ubicación
El regulador electrónico debe estar instalado cerca de la termoestufa.
La sonda de los dispositivos de funcionamiento, protección y control debe
ser colocada directamente en la termosestufa o al máximo en la tubería de
envío a 5 cm de distancia de la termoestufa y de todas formas antes de
Vac 230
cualquier órgano de interceptación.
La sonda debe estar sumergida en el pozo.
IP 40
Instalación
Para una correcta instalación del regulador electrónico trabajar de la
°C 0÷+50
siguiente manera:
aflojar el tornillo de fijación luego extraer la tapa, posicionar en la pared y
m 1,2
fijar con tacos suministrados; luego realizar las conexiones como se indica
en el esquema prestando la máxima atención a las conexiones, extender los
cable usando los conductos para cables conformes a las normas vigentes;
°C 30÷90
luego volver a colocar la tapa y apretar el tornillo de cierre.
Para la válvula de 3 vías utilizar el cable marrón (fase) y el cable
W 400
azul (neutro) que conectar respectivamente a los bornes 5 y 6 del
regulador.
Para la válvula de 3 vías utilizar el cable marrón (fase) y el cable azul
250
(neutro) que conectar respectivamente a los bornes 5 y 6 del regulador.
El cable amarillo-verde se conecta a tierra.
mA 500
Para conectar correctamente el regulador a la instalación, seguir las
instrucciones de montaje contenidas en el embalaje.
