ELEKTRONISCHE REGELAAR (KIT 1-2-3-5-6)

Elektronische regelaar
BELANGRIJKE WAARSCHUWINGEN VOOR DE
INSTALLATIE
De aansluitingen, de inbedrijfstelling en de controle van de correcte
functionering moeten worden uitgevoerd door gekwalificeerd
personeel, dat in staat is om de aansluitingen uit te voeren in
overeenstemming met de van kracht zijnde wetgeving en met name
de Italiaanse Wet 46/90 en de hier beschreven instructies.
Het opvolgen van de normen betreffende de aarding is
zeer belangrijk voor de veiligheid van de personen.
Het is verplicht om voor het apparaat en het elektrische circuit van
de thermokachel een differentieelschakelaar aan te brengen en om
de pomp, de klep en de metalen onderdelen van de thermokachel
te aarden.

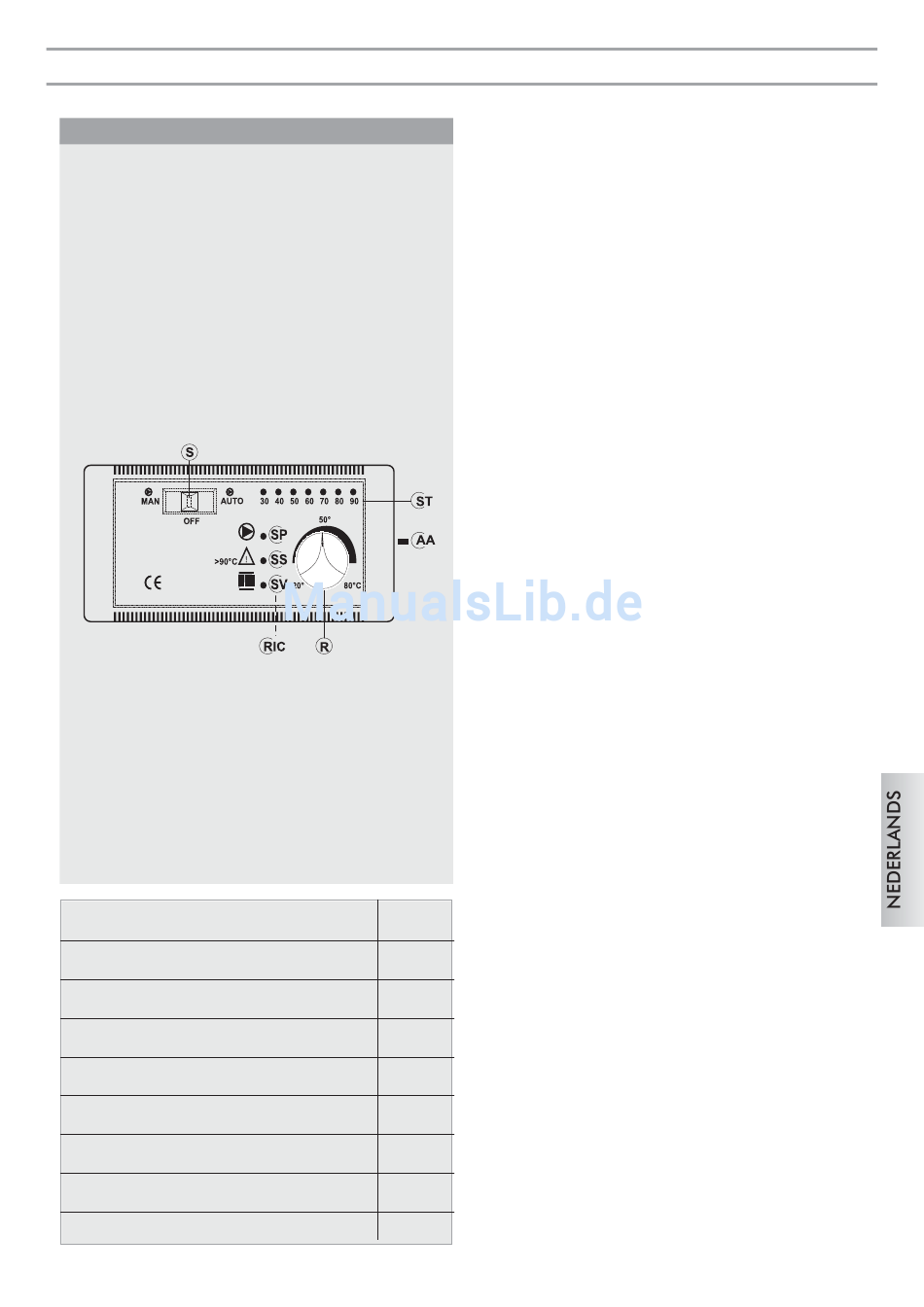

LEGENDA
AA schakelaar akoestisch alarm
R
reg. opening driewegklep (KIT 1 - 3 - 5 - 6)
R
reg. werking circulators (PAKKET 2)
RIC interne afstelling pomp
S
keuzeschakelaar MAN-OFF-AUTO
SP controlelamp pomp
SS controlelamp overtemperatuur
ST temperatuurschaal
SV controlelamp driewegkleppen (PAKKET 1 - 3 - 5 - 6)
SV reg. circulators (PAKKET 2)
Technische gegevens
Voeding (+15 - 10%)
Beschermgraad
min/max kamertemperatuur
Lengte sonde
Thermometer
Maximum vermogen contacten circulators
Maximum vermogen contacten driewegkleppen
Zekering
Met de elektronische regelaar kunnen de werkcondities gecontroleerd
worden. Hij is van het volgende voorzien:
- keuzeschakelaar MAN-OFF-AUTO (S)
- temperatuurschaal (ST)
- akoestisch alarm (AA)
- reg. opening driewegklep (R) (KIT1-3)
- reg. werking circulators (R) (PAKKET 2)
- interne afstelling pomp (RIC)
- controlelamp driewegklep (SV) (PAKKET1-PAKKET3)
- controlelamp reg.circulators (SV) (PAKKET2)
- controlelamp overtemperatuur (SS)
- controlelamp pomp (SP)
Functionering
- Controleinstallatie
• Thermometer
- Beschermingsinstallatie (systeem geluidsalarm):
•geluidsalarm (AA)
•Alarm overtemperatuur (SS)
Dit systeem grijpt in als de watertemperatuur de waarde van 90°C
overschrijdt en waarschuwt de gebruiker dat hij de toevoer van brandstof
moet onderbreken.
De functionering van het geluidsalarm kan worden uitgesloten door een
druk op de schakelaar (AA); De functionering van het alarm met het
controlelampje voor overtemperatuur (SS) blijft echter actief.
Om de beginomstandigheden te herstellen, nadat u de temperatuur van
het water in de thermokachel af heeft laten nemen, is het noodzakelijk de
schakelaar (AA)opnieuw te activeren.
- Voedingsinstallatie (circulatiesysteem):
•Schakelaar MAN-OFF-AUTO (S)
•controlelampje pomp (SP)
In de functie handmatig is de pomp altijd actief, in de functie OFF is de
pomp uitgeschakeld; in de functie AUTO wordt de pomp van de installatie
geactiveerd bij een gewenste temperatuur tussen 20 en 80°C door middel
van de interne instelling (RIC) (het commando is vooringesteld op 20°C).
- Functioneringsinstallatie (regelsysteem):
•Afstelling (R) voor de opening van de 3-wegsklep
•Controlelampje (SV) voor de functionering van de 3-wegsklep
Als de temperatuur van de vloeistof de waarde ingesteld op de regelaar
bereikt zendt de 3-wegsklep de vloeistof naar de verwarmingselementen
en gaat het controlelampje voor de functionering(SV) branden.
Op het moment dat de temperatuur van de vloeistof onder de ingestelde
waarde daalt opent het regelsysteem het elektrische circuit waarna de 3-
wegsklep de vloeistof direct naar de thermokachel bypasst.
Let op:
Controleer tijdens de normale functionering dat de controlelampjes (SV) en
(SP) branden.
Plaatsing
fig. M
De elektronische regelaar moet in de nabijheid van de thermokachel worden
geïnstalleerd.
De meter voor de functionering-, beschemings- en controleinstallaties moet
direct op de thermokachel of op de toevoerbuis op 5 cm van de
thermokachel worden geplaatst. De meter moet zich altijd voor een
Vac
230
willekeurig interceptieorgaan bevinden.
De meter moet in zijn speciale ruimte worden aangebracht.
Installatie
IP
40
Voer de hieronder beschreven procedure uit voor de installatie van de
elektronische regelaar: draai de bevestigingsschroef los en verwijder de kap,
°C
0÷+50
breng hem op de muur aan en bevestig hem met de bijgesloten pluggen.
Voer vervolgens de verbindingen uit in overeenstemming met het schema,
let goed op de aansluitingen. Breng de kabels aan in de speciale geleiders
m
1,2
in overeenstemming met de van kracht zijnde wetgeving. Breng vervolgens
de kap aan en draai de bevestigingsschroef vast.
°C
30÷90
Deze handelingen moeten worden uitgevoerd terwijl de voeding
van het elektrische netwerk losgekoppeld is en met de schakelaar
AUTO-OFF-MAN (S) op de stand OFF.
W
400
Maak voor de 3-wegsklep gebruik van de bruine draad (fase) en de blauwe
draad (neutraal) welke u aansluit op de klemmen 5 en 6 van de regelaar.
W
250
De geel-groene draad moet met de aarde worden verbonden.
Il filo giallo-verde va collegato alla terra.
Volg de montage-instructies op die in de verpakking bijgesloten zijn voor
mA
500
de correcte aansluiting van de regelaar op de installatie.
