MONTAGEANLEITUNG
5

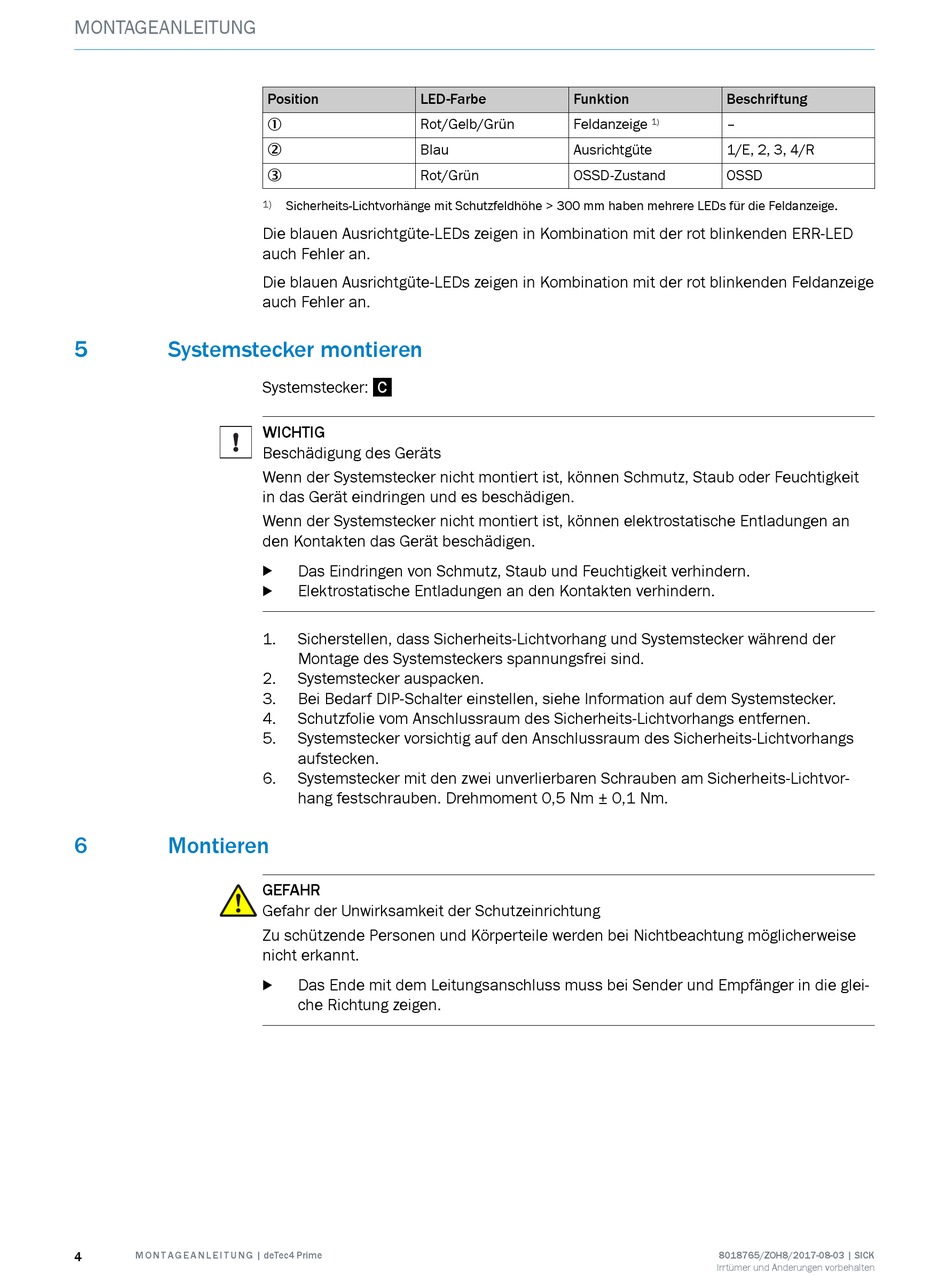

Systemstecker montieren

6 Montieren
4 M O N T A G E A N L E I T U N G | deTec4 Prime
Position LED-Farbe
Rot/Gelb/Grün
1
Blau
2
Rot/Grün
3
1) Sicherheits-Lichtvorhänge mit Schutzfeldhöhe > 300 mm haben mehrere LEDs für die Feldanzeige.
Die blauen Ausrichtgüte-LEDs zeigen in Kombination mit der rot blinkenden ERR-LED
auch Fehler an.
Die blauen Ausrichtgüte-LEDs zeigen in Kombination mit der rot blinkenden Feldanzeige
auch Fehler an.
Systemstecker: C
WICHTIG
Beschädigung des Geräts
Wenn der Systemstecker nicht montiert ist, können Schmutz, Staub oder Feuchtigkeit
in das Gerät eindringen und es beschädigen.
Wenn der Systemstecker nicht montiert ist, können elektrostatische Entladungen an
den Kontakten das Gerät beschädigen.
Das Eindringen von Schmutz, Staub und Feuchtigkeit verhindern.
b
Elektrostatische Entladungen an den Kontakten verhindern.
b
1. Sicherstellen, dass Sicherheits-Lichtvorhang und Systemstecker während der
Montage des Systemsteckers spannungsfrei sind.
2. Systemstecker auspacken.
3. Bei Bedarf DIP-Schalter einstellen, siehe Information auf dem Systemstecker.
4. Schutzfolie vom Anschlussraum des Sicherheits-Lichtvorhangs entfernen.
5. Systemstecker vorsichtig auf den Anschlussraum des Sicherheits-Lichtvorhangs
aufstecken.
6. Systemstecker mit den zwei unverlierbaren Schrauben am Sicherheits-Lichtvor‐
hang festschrauben. Drehmoment 0,5 Nm ± 0,1 Nm.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Das Ende mit dem Leitungsanschluss muss bei Sender und Empfänger in die glei‐
b
che Richtung zeigen.
Funktion Beschriftung
Feldanzeige –
1)
Ausrichtgüte 1/E, 2, 3, 4/R
OSSD-Zustand OSSD
8018765/ZOH8/2017-08-03 | SICK
Irrtümer und Änderungen vorbehalten
