MONTAGEANLEITUNG

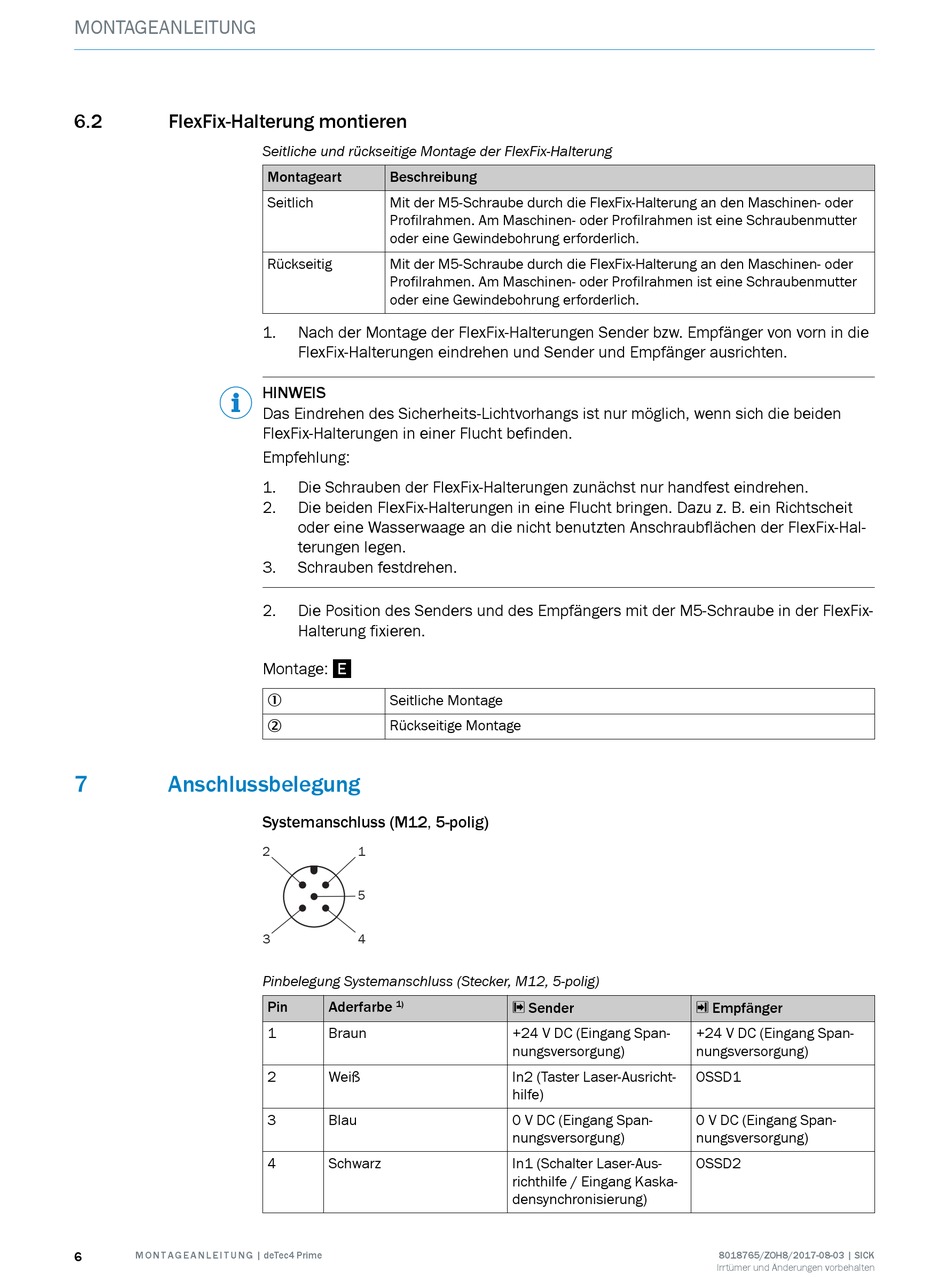

6.2 FlexFix-Halterung montieren
7

Anschlussbelegung

6 M O N T A G E A N L E I T U N G | deTec4 Prime
Seitliche und rückseitige Montage der FlexFix-Halterung
Montageart Beschreibung
Seitlich Mit der M5-Schraube durch die FlexFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich.
Rückseitig Mit der M5-Schraube durch die FlexFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich.
1. Nach der Montage der FlexFix-Halterungen Sender bzw. Empfänger von vorn in die
FlexFix-Halterungen eindrehen und Sender und Empfänger ausrichten.
HINWEIS
Das Eindrehen des Sicherheits-Lichtvorhangs ist nur möglich, wenn sich die beiden
FlexFix-Halterungen in einer Flucht befinden.
Empfehlung:
1. Die Schrauben der FlexFix-Halterungen zunächst nur handfest eindrehen.
2. Die beiden FlexFix-Halterungen in eine Flucht bringen. Dazu z. B. ein Richtscheit
oder eine Wasserwaage an die nicht benutzten Anschraubflächen der FlexFix-Hal‐
terungen legen.
3. Schrauben festdrehen.
2. Die Position des Senders und des Empfängers mit der M5-Schraube in der FlexFix-
Halterung fixieren.
Montage: E
Seitliche Montage
1
Rückseitige Montage
2
Systemanschluss (M12, 5-polig)
2 1
5
3 4
Pinbelegung Systemanschluss (Stecker, M12, 5-polig)
Pin Aderfarbe 1)
1 Braun
2 Weiß
3 Blau
4 Schwarz
s Sender
+24 V DC (Eingang Span‐
nungsversorgung)
In2 (Taster Laser-Ausricht‐
hilfe)
0 V DC (Eingang Span‐
nungsversorgung)
In1 (Schalter Laser-Aus‐
richthilfe / Eingang Kaska‐
densynchronisierung)
r Empfänger
+24 V DC (Eingang Span‐
nungsversorgung)
OSSD1
0 V DC (Eingang Span‐
nungsversorgung)
OSSD2
