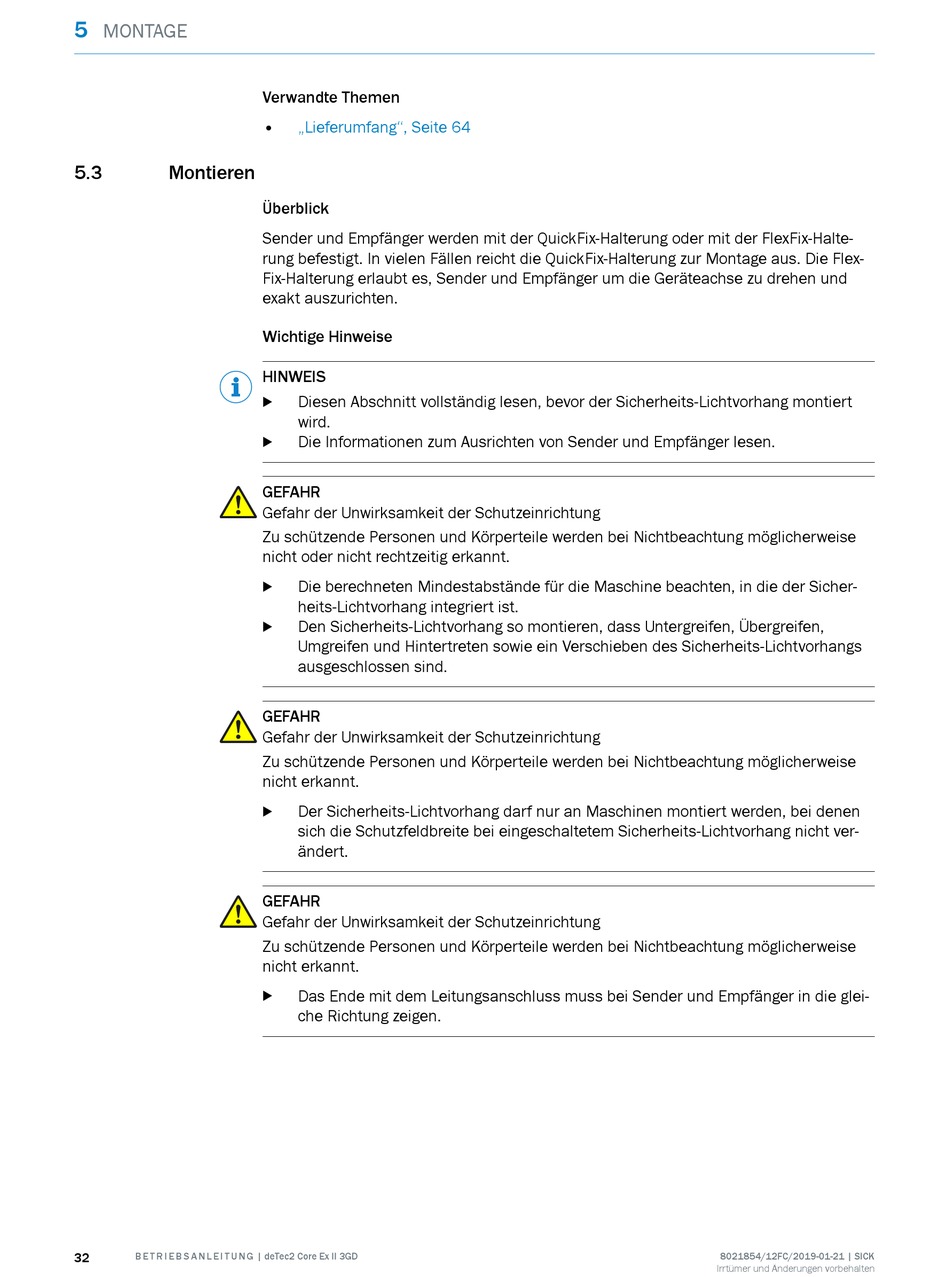

5
MONTAGE
5.3

Montieren

32 B E T R I E B S A N L E I T U N G | deTec2 Core Ex II 3GD
Verwandte Themen
• „Lieferumfang", Seite 64
Überblick
Sender und Empfänger werden mit der QuickFix-Halterung oder mit der FlexFix-Halte‐
rung befestigt. In vielen Fällen reicht die QuickFix-Halterung zur Montage aus. Die Flex‐
Fix-Halterung erlaubt es, Sender und Empfänger um die Geräteachse zu drehen und
exakt auszurichten.
Wichtige Hinweise
HINWEIS
Diesen Abschnitt vollständig lesen, bevor der Sicherheits-Lichtvorhang montiert
b
wird.
Die Informationen zum Ausrichten von Sender und Empfänger lesen.
b
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig erkannt.
Die berechneten Mindestabstände für die Maschine beachten, in die der Sicher‐
b
heits-Lichtvorhang integriert ist.
Den Sicherheits-Lichtvorhang so montieren, dass Untergreifen, Übergreifen,
b
Umgreifen und Hintertreten sowie ein Verschieben des Sicherheits-Lichtvorhangs
ausgeschlossen sind.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Der Sicherheits-Lichtvorhang darf nur an Maschinen montiert werden, bei denen
b
sich die Schutzfeldbreite bei eingeschaltetem Sicherheits-Lichtvorhang nicht ver‐
ändert.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Das Ende mit dem Leitungsanschluss muss bei Sender und Empfänger in die glei‐
b
che Richtung zeigen.
