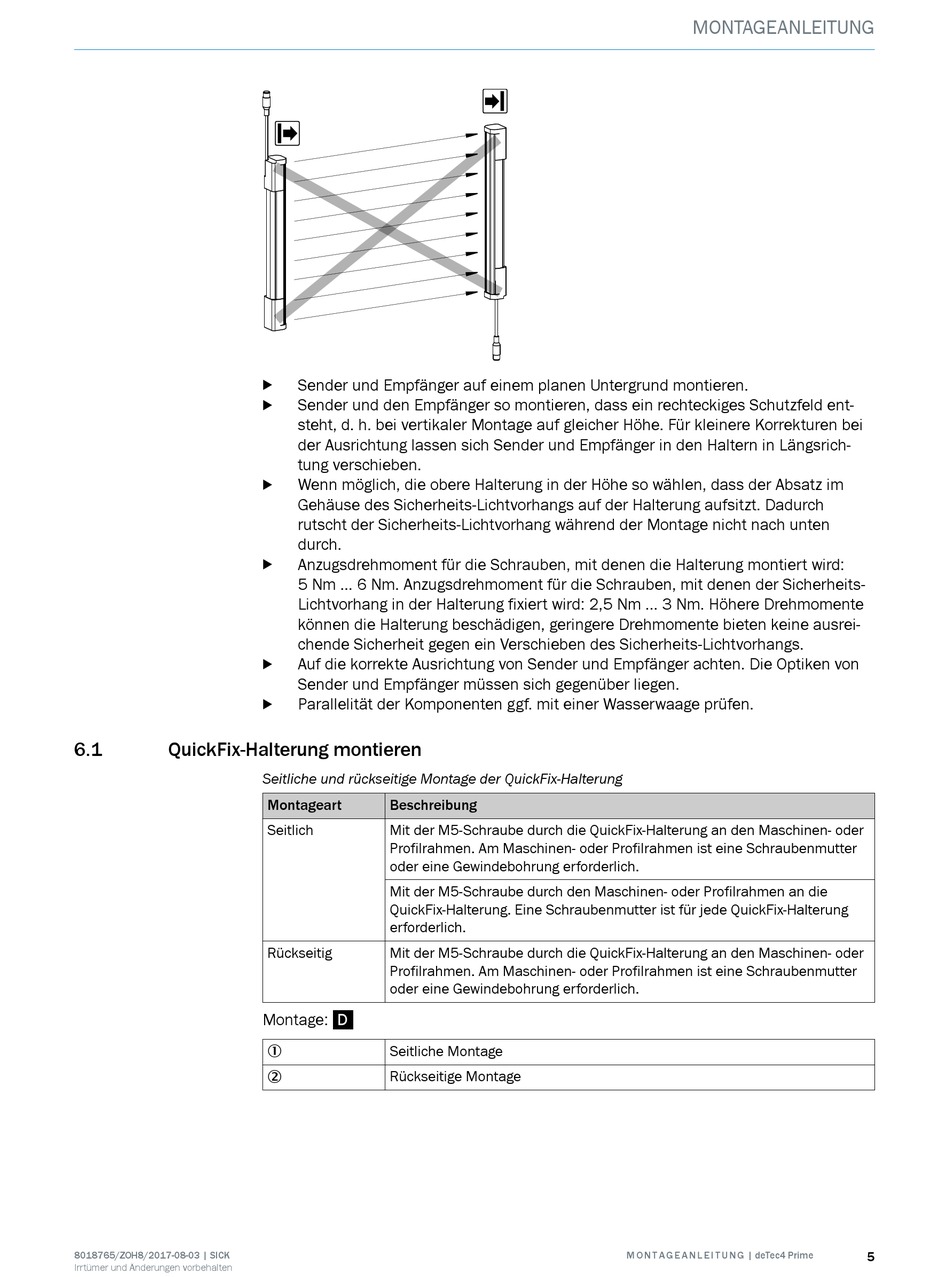

SICK deTec4 Prime Montageanleitung Seite 5

6.1 QuickFix-Halterung montieren
8018765/ZOH8/2017-08-03 | SICK
Irrtümer und Änderungen vorbehalten
Sender und Empfänger auf einem planen Untergrund montieren.
b
Sender und den Empfänger so montieren, dass ein rechteckiges Schutzfeld ent‐
b
steht, d. h. bei vertikaler Montage auf gleicher Höhe. Für kleinere Korrekturen bei
der Ausrichtung lassen sich Sender und Empfänger in den Haltern in Längsrich‐
tung verschieben.
Wenn möglich, die obere Halterung in der Höhe so wählen, dass der Absatz im
b
Gehäuse des Sicherheits-Lichtvorhangs auf der Halterung aufsitzt. Dadurch
rutscht der Sicherheits-Lichtvorhang während der Montage nicht nach unten
durch.
Anzugsdrehmoment für die Schrauben, mit denen die Halterung montiert wird:
b
5 Nm ... 6 Nm. Anzugsdrehmoment für die Schrauben, mit denen der Sicherheits-
Lichtvorhang in der Halterung fixiert wird: 2,5 Nm ... 3 Nm. Höhere Drehmomente
können die Halterung beschädigen, geringere Drehmomente bieten keine ausrei‐
chende Sicherheit gegen ein Verschieben des Sicherheits-Lichtvorhangs.
Auf die korrekte Ausrichtung von Sender und Empfänger achten. Die Optiken von
b
Sender und Empfänger müssen sich gegenüber liegen.
Parallelität der Komponenten ggf. mit einer Wasserwaage prüfen.
b
Seitliche und rückseitige Montage der QuickFix-Halterung
Montageart Beschreibung
Seitlich Mit der M5-Schraube durch die QuickFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich.
Mit der M5-Schraube durch den Maschinen- oder Profilrahmen an die
QuickFix-Halterung. Eine Schraubenmutter ist für jede QuickFix-Halterung
erforderlich.
Rückseitig Mit der M5-Schraube durch die QuickFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich.
Montage: D
Seitliche Montage
1
Rückseitige Montage
2
