MONTAGEANLEITUNG
A
1
2
3
14 mm 30 mm
8 M O N T A G E A N L E I T U N G | deTec4 Prime

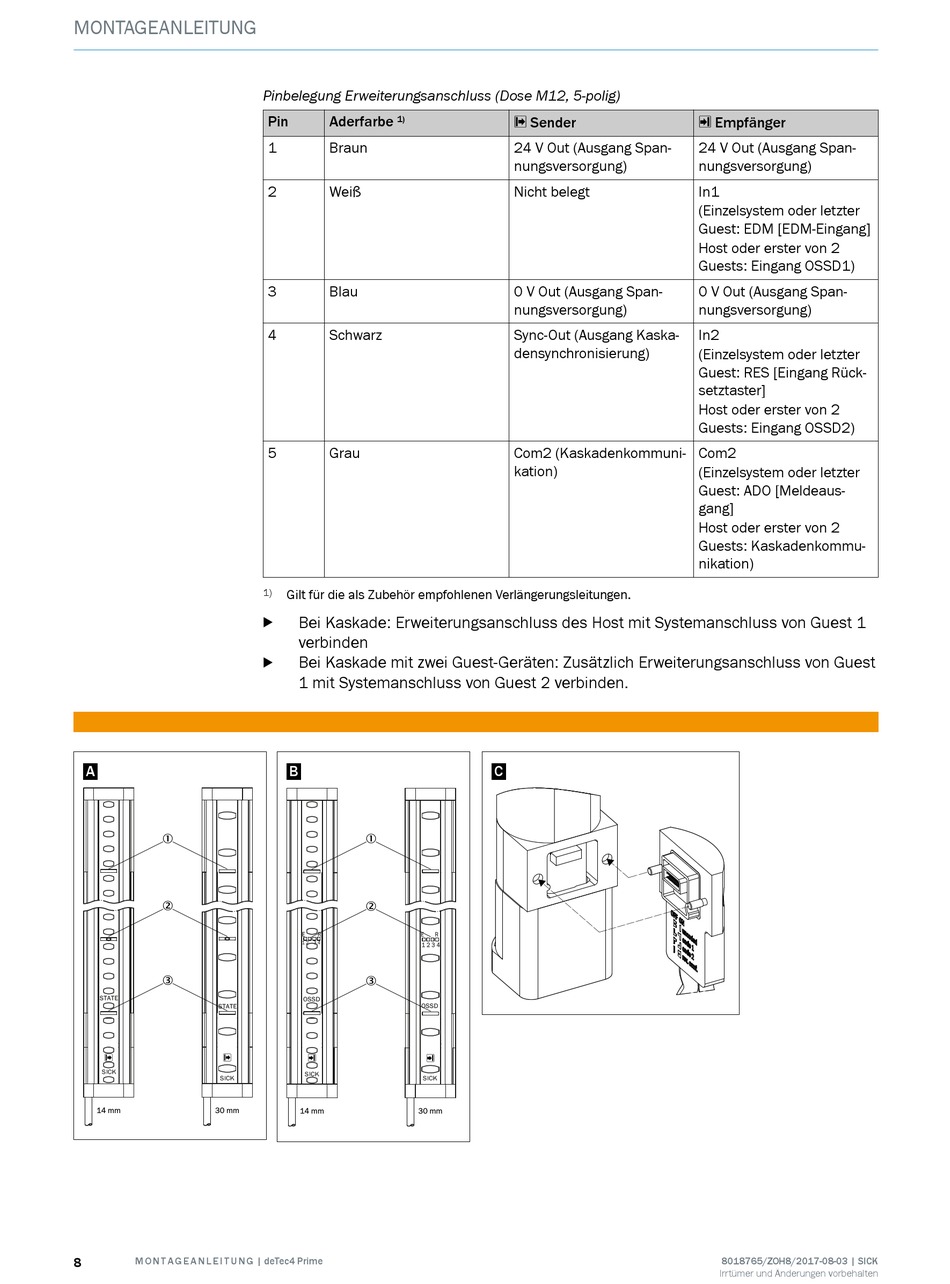

Pinbelegung Erweiterungsanschluss (Dose M12, 5-polig)
Pin Aderfarbe
1)
1 Braun
2 Weiß
3 Blau
4 Schwarz
5 Grau
1) Gilt für die als Zubehör empfohlenen Verlängerungsleitungen.
Bei Kaskade: Erweiterungsanschluss des Host mit Systemanschluss von Guest 1
b
verbinden
Bei Kaskade mit zwei Guest-Geräten: Zusätzlich Erweiterungsanschluss von Guest
b
1 mit Systemanschluss von Guest 2 verbinden.
B
1
2
3
14 mm 30 mm
s Sender
24 V Out (Ausgang Span‐
nungsversorgung)
Nicht belegt
0 V Out (Ausgang Span‐
nungsversorgung)
Sync-Out (Ausgang Kaska‐
densynchronisierung)
Com2 (Kaskadenkommuni‐
kation)
C
r Empfänger
24 V Out (Ausgang Span‐
nungsversorgung)
In1
(Einzelsystem oder letzter
Guest: EDM [EDM-Eingang]
Host oder erster von 2
Guests: Eingang OSSD1)
0 V Out (Ausgang Span‐
nungsversorgung)
In2
(Einzelsystem oder letzter
Guest: RES [Eingang Rück‐
setztaster]
Host oder erster von 2
Guests: Eingang OSSD2)
Com2
(Einzelsystem oder letzter
Guest: ADO [Meldeaus‐
gang]
Host oder erster von 2
Guests: Kaskadenkommu‐
nikation)
