5.3

Montieren

8014252/14Q6/2020-04-27 | SICK
Irrtümer und Änderungen vorbehalten
Verwandte Themen
• „Bestelldaten", Seite 62
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig erkannt.
Die berechneten Mindestabstände für die Maschine beachten, in die der Sicher‐
b
heits-Lichtvorhang integriert ist.
Den Sicherheits-Lichtvorhang so montieren, dass Untergreifen, Übergreifen,
b
Umgreifen und Hintertreten sowie ein Verschieben des Sicherheits-Lichtvorhangs
ausgeschlossen sind.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Der Sicherheits-Lichtvorhang darf nur an Maschinen montiert werden, bei denen
b
sich die Schutzfeldbreite bei eingeschaltetem Sicherheits-Lichtvorhang nicht ver‐
ändert.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Das Ende mit dem Leitungsanschluss muss bei Sender und Empfänger in die glei‐
b
che Richtung zeigen.
s

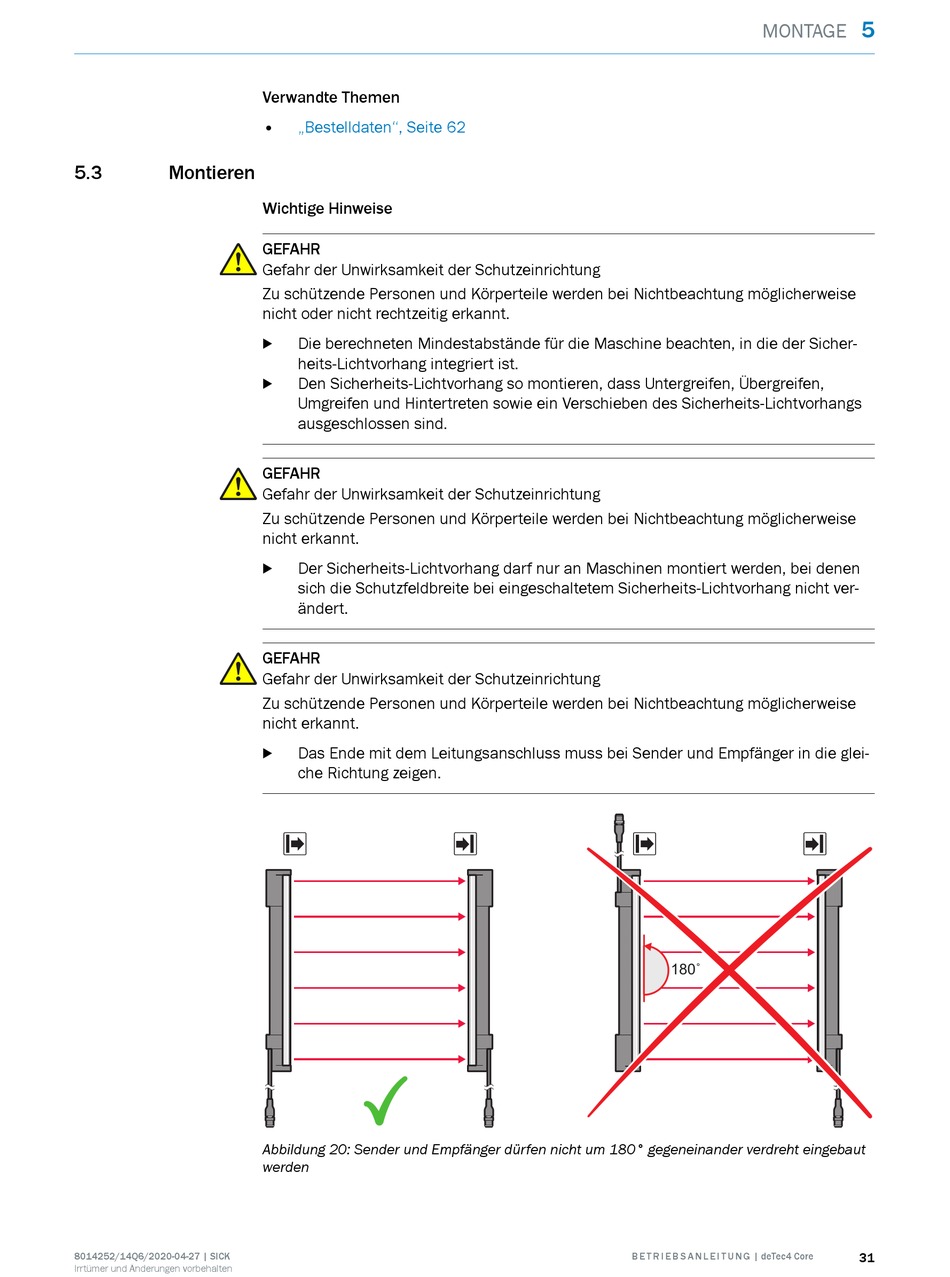

Abbildung 20: Sender und Empfänger dürfen nicht um 180° gegeneinander verdreht eingebaut
werden
