Widerstandsschweißgerät MULTISPOT MI-100
Installation
5.3

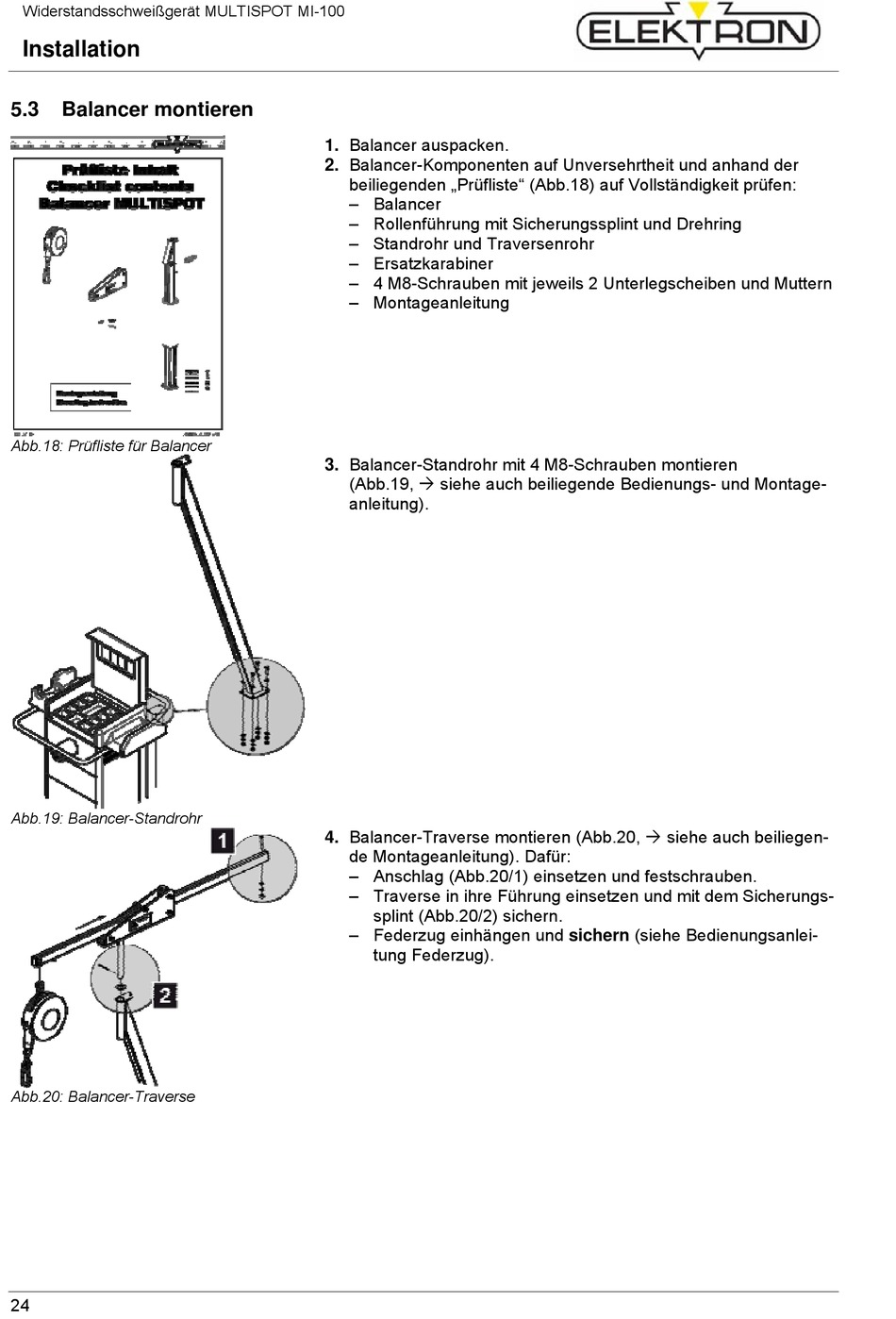

Balancer montieren

Abb.18: Prüfliste für Balancer
Abb.19: Balancer-Standrohr
Abb.20: Balancer-Traverse
24
1. Balancer auspacken.
2. Balancer-Komponenten auf Unversehrtheit und anhand der
beiliegenden „Prüfliste" (Abb.18) auf Vollständigkeit prüfen:
– Balancer
– Rollenführung mit Sicherungssplint und Drehring
– Standrohr und Traversenrohr
– Ersatzkarabiner
– 4 M8-Schrauben mit jeweils 2 Unterlegscheiben und Muttern
– Montageanleitung
3. Balancer-Standrohr mit 4 M8-Schrauben montieren
(Abb.19,  siehe auch beiliegende Bedienungs- und Montage-
anleitung).
4. Balancer-Traverse montieren (Abb.20,  siehe auch beiliegen-
de Montageanleitung). Dafür:
– Anschlag (Abb.20/1) einsetzen und festschrauben.
– Traverse in ihre Führung einsetzen und mit dem Sicherungs-
splint (Abb.20/2) sichern.
– Federzug einhängen und sichern (siehe Bedienungsanlei-
tung Federzug).
