Widerstandsschweißgerät MULTISPOT MI-100
Betrieb
Elektrodenarm wechseln

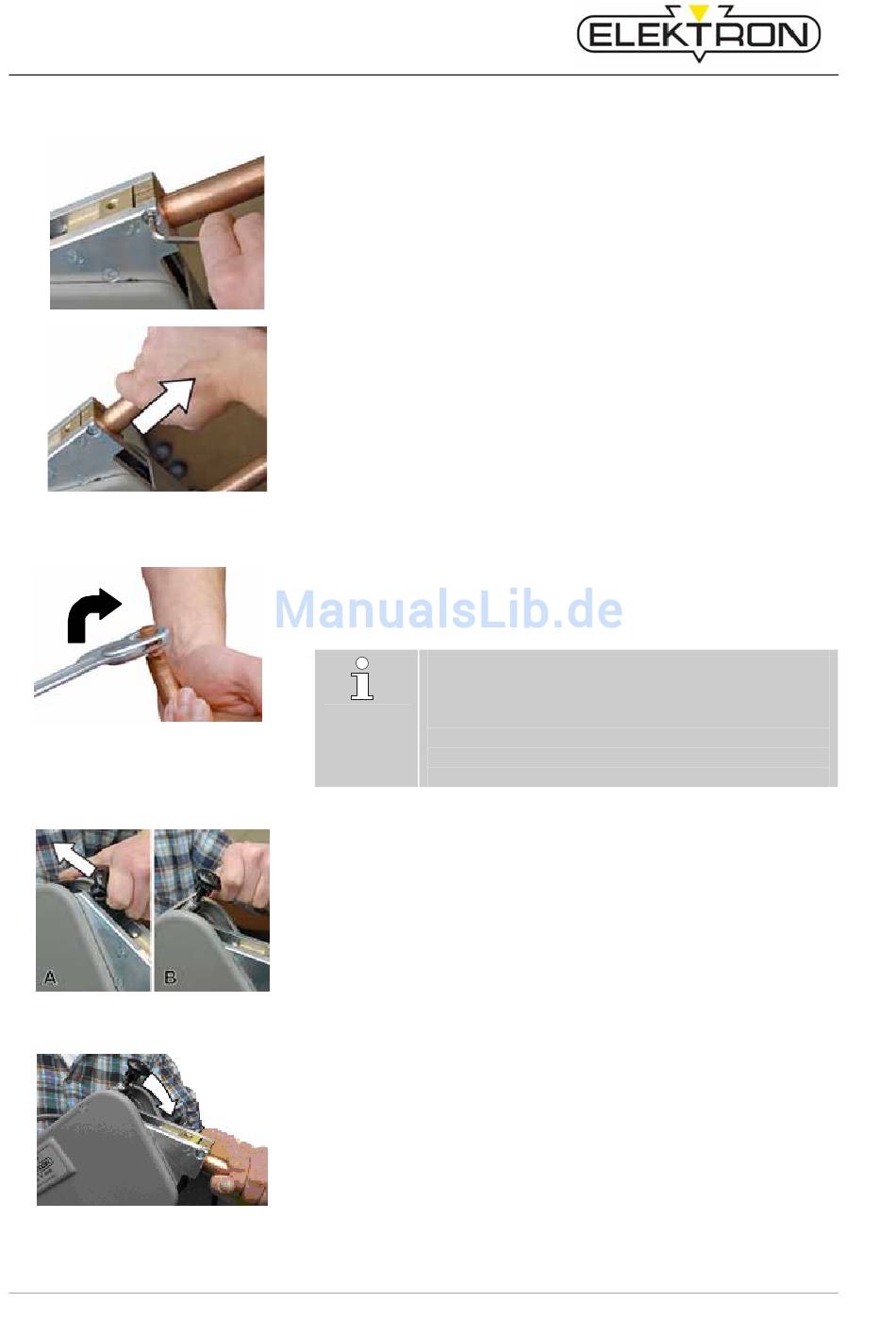

Abb.29: Elektrodenarm lösen
Abb.30: Elektrodenarm entnehmen
Elektrodenkappen wechseln
Abb.31: Elektrodenkappen wechseln
Elektrodenarm aufklappen
Abb.32: Armarretierung lösen
Elektrodenarm schließen
Abb.33: Arm einrasten
30
1. Elektrodenarm per mitgeliefertem Innensechskantschlüssel lö-
sen (Abb.29).
2. Elektrodenarm durch Herausziehen entnehmen (Abb.30).
3. Neuen Elektrodenarm einsetzen und per Innensechskantschlüs-
sel festschrauben.
1. Elektrodenkappen mit Elektrodenkappenschlüssel oder einem
äquivalenten Werkzeug lösen (Abb.31).
2. Im Uhrzeigersinn drehen, sonst löst sich der Konus.
3. Neue Elektrodenkappen auf den Elektrodenkopf aufstecken und
in Position drücken.
HINWEIS!
Der einwandfreie Zustand der Elektrodenkappen ist
wichtig für gute Schweißergebnisse.
Elektrodenkappen müssen, insbesondere beim Ein-
satz für HSS-Bleche und beschichtete Bleche, nach
maximal 50 Schweißvorgängen gefräst oder ersetzt
werden.
1. Elektrodenarmarretierung wie dargestellt aus der Stellung „arre-
tiert" (Abb.32/A) in die Stellung „geöffnet"
(Abb.32/B) bringen.
2. Elektrodenarm leicht in die Gegenrichtung drücken, bis die Arre-
tierung hör- und spürbar einrastet (Abb.33.).
