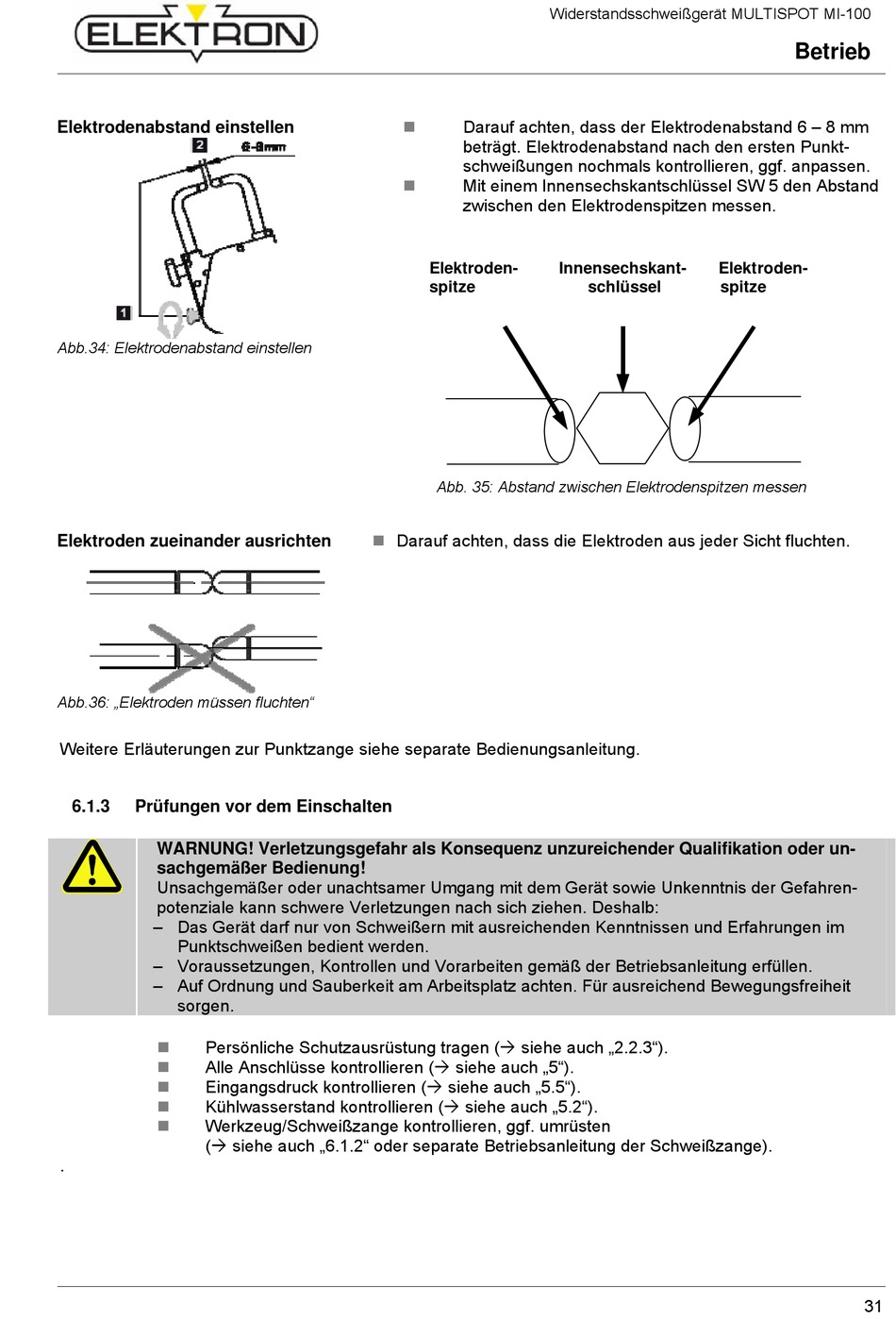

Prüfungen Vor Dem Einschalten - Elektron MULTISPOT MI-100 Betriebsanleitung

Elektrodenabstand einstellen
Abb.34: Elektrodenabstand einstellen
Elektroden zueinander ausrichten
Abb.36: „Elektroden müssen fluchten"
Weitere Erläuterungen zur Punktzange siehe separate Bedienungsanleitung.
6.1.3 Prüfungen vor dem Einschalten
WARNUNG! Verletzungsgefahr als Konsequenz unzureichender Qualifikation oder un-
sachgemäßer Bedienung!
Unsachgemäßer oder unachtsamer Umgang mit dem Gerät sowie Unkenntnis der Gefahren-
potenziale kann schwere Verletzungen nach sich ziehen. Deshalb:
– Das Gerät darf nur von Schweißern mit ausreichenden Kenntnissen und Erfahrungen im
Punktschweißen bedient werden.
– Voraussetzungen, Kontrollen und Vorarbeiten gemäß der Betriebsanleitung erfüllen.
– Auf Ordnung und Sauberkeit am Arbeitsplatz achten. Für ausreichend Bewegungsfreiheit
sorgen.
 Persönliche Schutzausrüstung tragen ( siehe auch „2.2.3").
 Alle Anschlüsse kontrollieren ( siehe auch „5").
 Eingangsdruck kontrollieren ( siehe auch „5.5").
 Kühlwasserstand kontrollieren ( siehe auch „5.2").
 Werkzeug/Schweißzange kontrollieren, ggf. umrüsten
( siehe auch „6.1.2" oder separate Betriebsanleitung der Schweißzange).
.
 Darauf achten, dass der Elektrodenabstand 6 – 8 mm
beträgt. Elektrodenabstand nach den ersten Punkt-
schweißungen nochmals kontrollieren, ggf. anpassen.
 Mit einem Innensechskantschlüssel SW 5 den Abstand
zwischen den Elektrodenspitzen messen.
Elektroden-
spitze
Abb. 35: Abstand zwischen Elektrodenspitzen messen
 Darauf achten, dass die Elektroden aus jeder Sicht fluchten.
Widerstandsschweißgerät MULTISPOT MI-100
Innensechskant- Elektroden-
schlüssel
Betrieb
spitze
31
