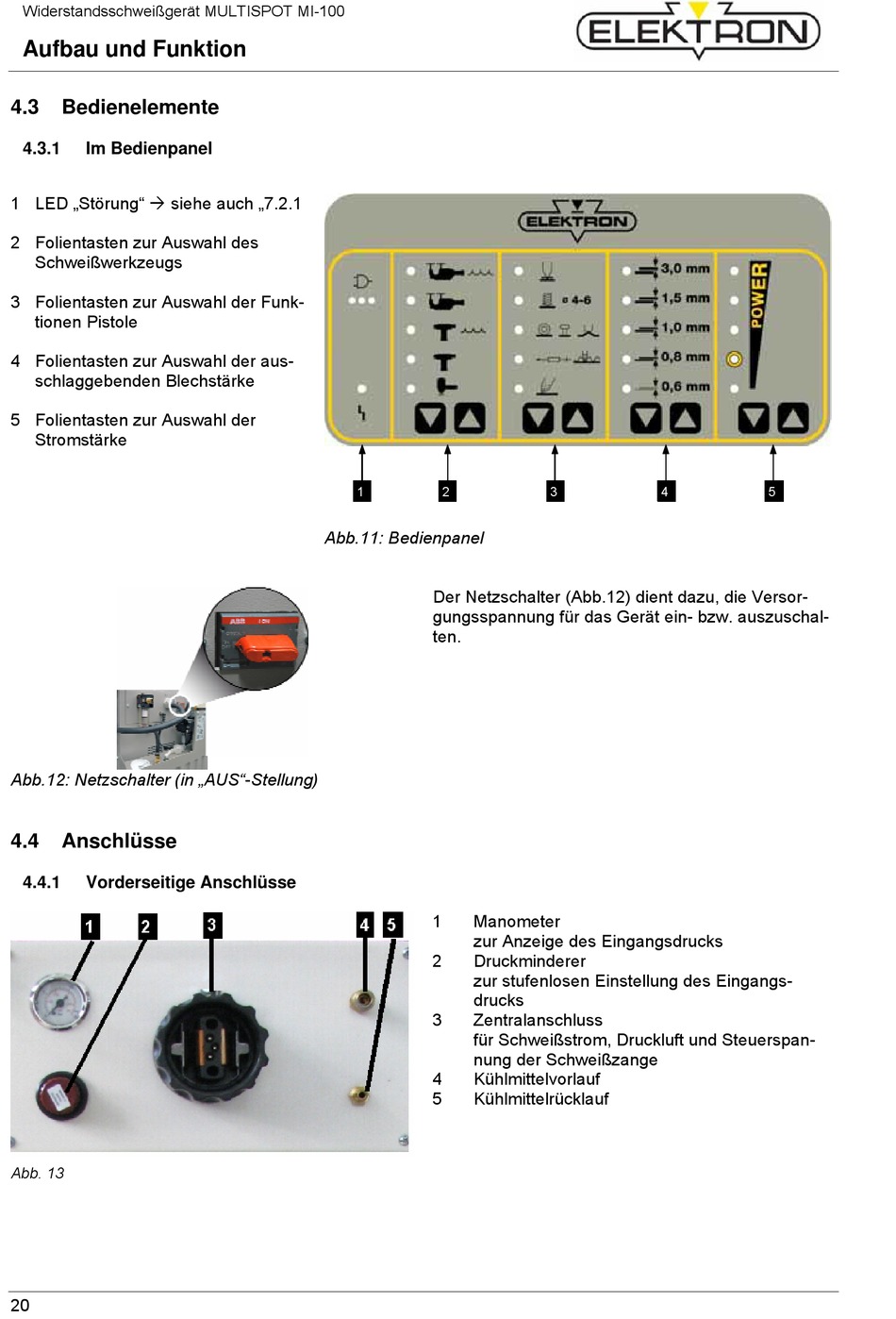

Widerstandsschweißgerät MULTISPOT MI-100
Aufbau und Funktion
4.3
Bedienelemente
4.3.1
Im Bedienpanel
1 LED „Störung" siehe auch „7.2.1
2 Folientasten zur Auswahl des
Schweißwerkzeugs
3 Folientasten zur Auswahl der Funk-
tionen Pistole
4 Folientasten zur Auswahl der aus-
schlaggebenden Blechstärke
5 Folientasten zur Auswahl der
Stromstärke
Abb.12: Netzschalter (in „AUS"-Stellung)
4.4
Anschlüsse
4.4.1
Vorderseitige Anschlüsse
Abb. 13
20
1
2
Abb.11: Bedienpanel
Der Netzschalter (Abb.12) dient dazu, die Versor-
gungsspannung für das Gerät ein- bzw. auszuschal-
ten.
1
Manometer
zur Anzeige des Eingangsdrucks
2
Druckminderer
zur stufenlosen Einstellung des Eingangs-
drucks
3
Zentralanschluss
für Schweißstrom, Druckluft und Steuerspan-
nung der Schweißzange
4
Kühlmittelvorlauf
5
Kühlmittelrücklauf
3
4
5
