5.3
Balancer montieren

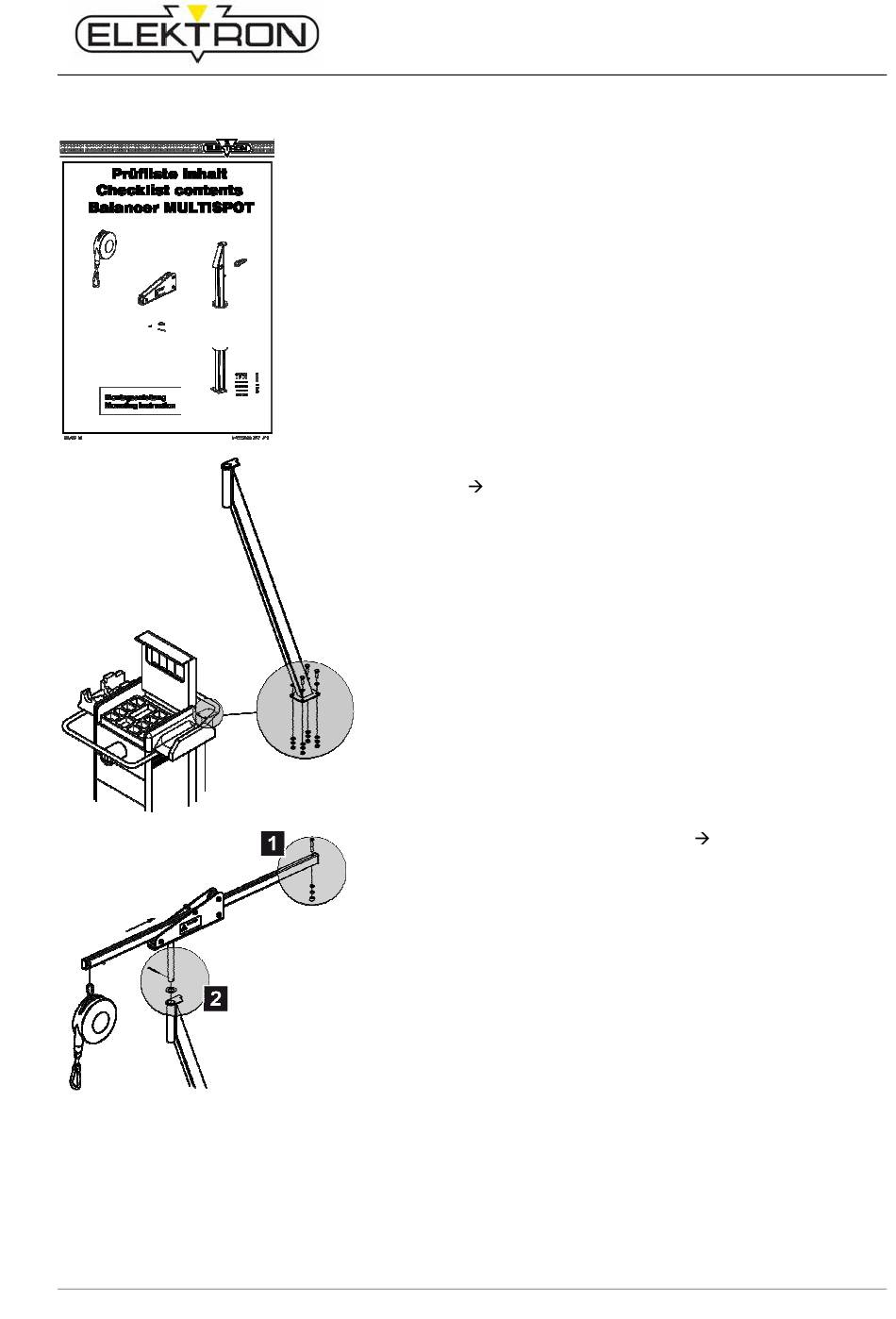

Abb.17: Prüfliste für Balancer
Abb.18: Balancer-Standrohr
Abb.19: Balancer-Traverse
Widerstandsschweißgerät MULTISPOT MI-100-3
1. Balancer auspacken.
2. Balancer-Komponenten auf Unversehrtheit und anhand der
beiliegenden „Prüfliste" (Abb.17) auf Vollständigkeit prüfen:
– Balancer
– Rollenführung mit Sicherungssplint und Drehring
– Standrohr und Traversenrohr
– Ersatzkarabiner
– 4 M8-Schrauben mit jeweils 2 Unterlegscheiben und Muttern
– Montageanleitung
3. Balancer-Standrohr mit 4 M8-Schrauben montieren
(Abb.18,
siehe auch beiliegende Bedienungs- und Monta-
geanleitung).
4. Balancer-Traverse montieren (Abb.19,
de Montageanleitung). Dafür:
– Anschlag (Abb.19/1) einsetzen und festschrauben.
– Traverse in ihre Führung einsetzen und mit dem Sicherungs-
splint (Abb.19/2) sichern.
– Federzug einhängen und sichern (siehe Bedienungsanlei-
tung Federzug).
Installation
siehe auch beiliegen-
23
