Deutsch

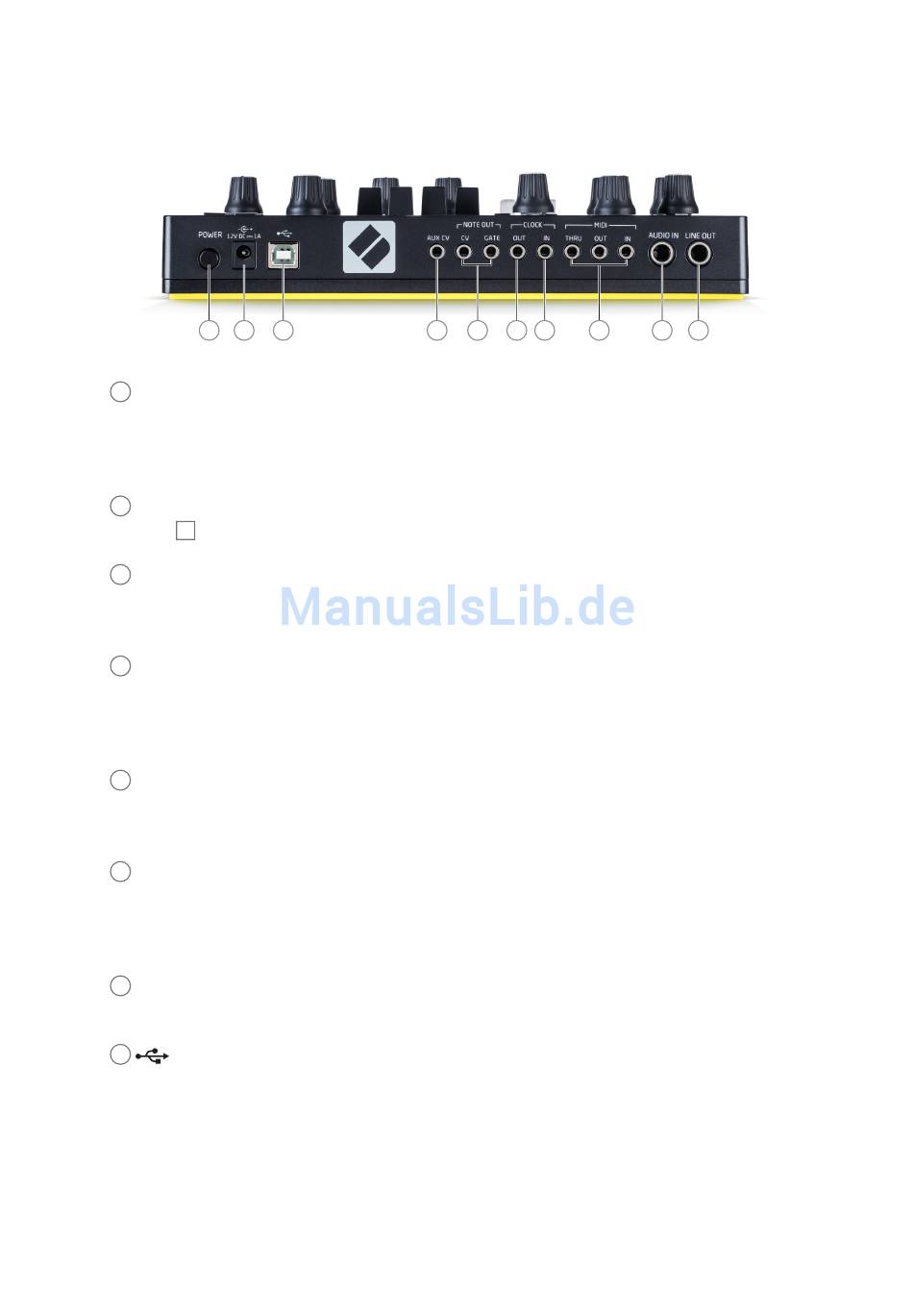

Rückseite – Anschlüsse
1
LINE OUT – Der (monophone) Hauptausgang ist als 6,35 mm TRS-Klinkenbuchse ausge-
führt. Der maximale Ausgangspegel beträgt +10,5 dBu. Der Ausgang ist pseudo-symmetrisch
(mit Massekompensation) ausgeführt und kann an Geräten mit symmetrischen wie unsymmetri-
schen Eingängen angeschlossen werden.
2
AUDIO IN – Ein Line-Eingang, über den sich ein externes Audiosignal (über den Pegelsteller
im Mixer
27
3
MIDI IN, OUT und THRU – Die MIDI-Buchsen sind als 3,5 mm Klinkenbuchsen (TRS)
ausgeführt. Über die Adapterkabel aus dem Lieferumfang stehen 5-polige DIN-Buchsen nach
MIDI-Standard zur Verfügung.
4
CLOCK OUT – Eine 3,5 mm TRS-Klinkenbuchse, über die ein Clock-Signal mit einer Ampli-
tude von 5 V mit einer Geschwindigkeit ausgegeben wird, die von der Tempo-Clock abgeleitet
wird: Das aktuelle Verhältnis kann in der
lung entspricht ein Impuls einer Viertelnote.
5
CLOCK IN – Eine 3,5 mm TRS-Klinkenbuchse zum Anschluss einer externen Clock-Quelle.
Jeder eingehende Impuls schaltet die Sequenz um einen Viertelnote weiter. Spannungsbereich:
-0,5 V bis +5,5 V. Logikpegel „Low": <1 V, Logikpegel „High": >2,3 V.
6
NOTE OUT – Zwei 3,5 mm TRS-Klinkenbuchsen zur Ausgabe der Steuerspannung (CV)
und des GATE-Signals der Sequenz von Osc 1 zur Ansteuerung externer, kompatibler Geräte.
Der CV-Ausgang ist auf 1 V pro Oktave skaliert, die Amplitude für den GATE-Ausgang beträgt
5 V.
7
AUX CV – Ein zweiter CV-Ausgang (+5 V bis -5 V über eine 3,5 mm TRS-Klinkenbuchse),
dessen Quelle in der Modulation Matrix zugewiesen werden kann.
8
– USB 2.0 Port Typ B. Ein USB-Kabel Typ-B-auf-Typ-A ist im Lieferumfang enthalten.
Der MIDI-kompatible USB-Port ermöglicht den Anschluss an Computer und andere Geräte mit
MIDI-USB-Unterstützung zur Übertragung von MIDI-Daten. Darüber hinaus dient der USB-Port
zur Aktualisierung der Firmware. Anmerkung – Am USB-Port des Circuit Mono Station liegt we-
der eine USB-Stromversorgung noch ein Audiosignal an.
10
9
8
) dem Ausgangssignal des Circuit Mono Station zumischen lässt.
7
6
4
5
eingestellt werden. In der Voreinstel-
Settings-Ansicht
3
2
1
21
