9. Wahl der Regelungsart

Anwendungsbeispiele

Diese Regelungsart ist für Anlagen mit relativ großen Druckverlusten in den Verteilerleitungen sowie in
Klimaanlagen und Kühlsystemen geeignet.
Zweirohr-Heizungsanlagen mit Thermostatventilen und
– sehr langen Verteilerleitungen
– stark eingedrosselten Strangregulierventilen
– Differenzdruckreglern
– großen Druckverlusten in den Teilen der Anlage, durch den die gesamte Wassermenge fließt
(z.B. Heizkessel, Wärmetauscher und Verteilerleitungen bis zur ersten Verzweigung).
Primärkreispumpen in Anlagen mit großen Druckverlusten im Primärkreis.
Klimaanlagen mit
– Wärmetauschern (Lüfterkonvektoren)
– Kühldecken
– Kühlflächen.
Diese Regelungsart ist für Anlagen mit relativ geringen Druckverlusten in den Verteilerleitungen
geeignet.
Zweirohr-Heizungsanlagen mit Thermostatventilen und
– ausgelegt auf Schwerkraftzirkulation
– kleinen Druckverlusten in den Teilen der Anlage, durch den die gesamte Wassermenge fließt
(z.B. Heizkessel, Wärmetauscher und Verteilerleitungen bis zur ersten Verzweigung) oder
– bei Umstellung auf eine hohe Temperaturspreizung zwischen dem Vorlauf und Rücklauf
(z.B. bei Fernwärmeheizungen).
Fußbodenheizungen mit Thermostatventilen.
Einrohr-Heizungsanlagen mit Thermostatventilen oder Strangregulierventilen.
Primärkreispumpen in Anlagen mit geringen Druckverlusten im Primärkreis.
Die Pumpe kann auch so eingestellt werden, dass sie auf der MAX- oder MIN-Kennlinie läuft. Sie wird
dann wie eine ungeregelte Pumpe betrieben:
Die Betriebsart "MAX-Kennlinie" sollte in Zeiten mit hohem Förderstrombedarf gewählt werden.
Diese Betriebsart ist z.B. für die Warmwasservorrangschaltung geeignet.
Die Betriebsart "MIN-Kennlinie" sollte in Zeiten mit geringem Förderstrombedarf gewählt werden.
Diese Betriebsart ist z.B. für eine manuelle Nachtabsenkung geeignet.
22

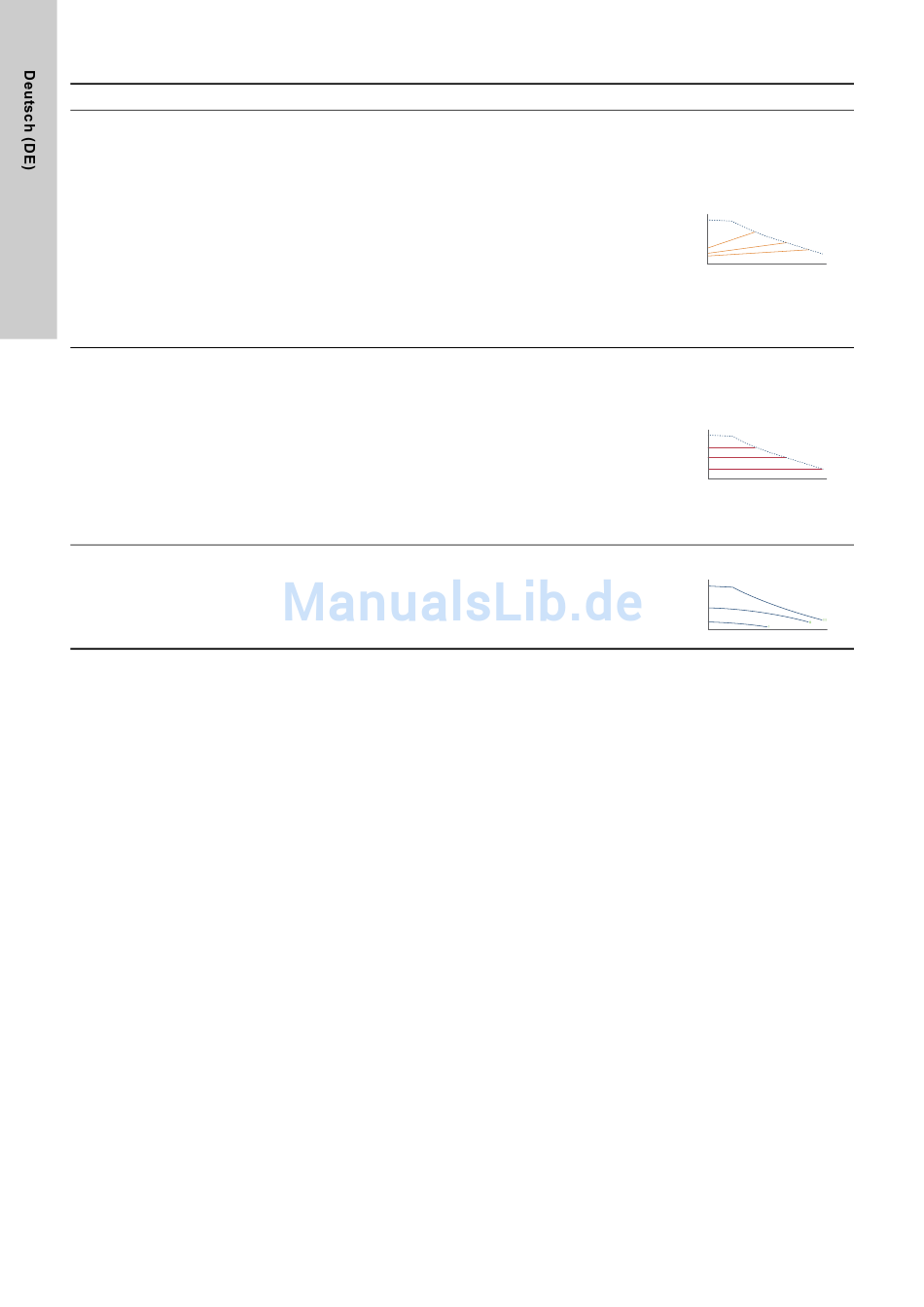

Empfohlene Regelungsart
Proportionaldruck
H
Q
Konstantdruck
H
Q
Konstante Kennlinie
H
Q
