15. Dimensions

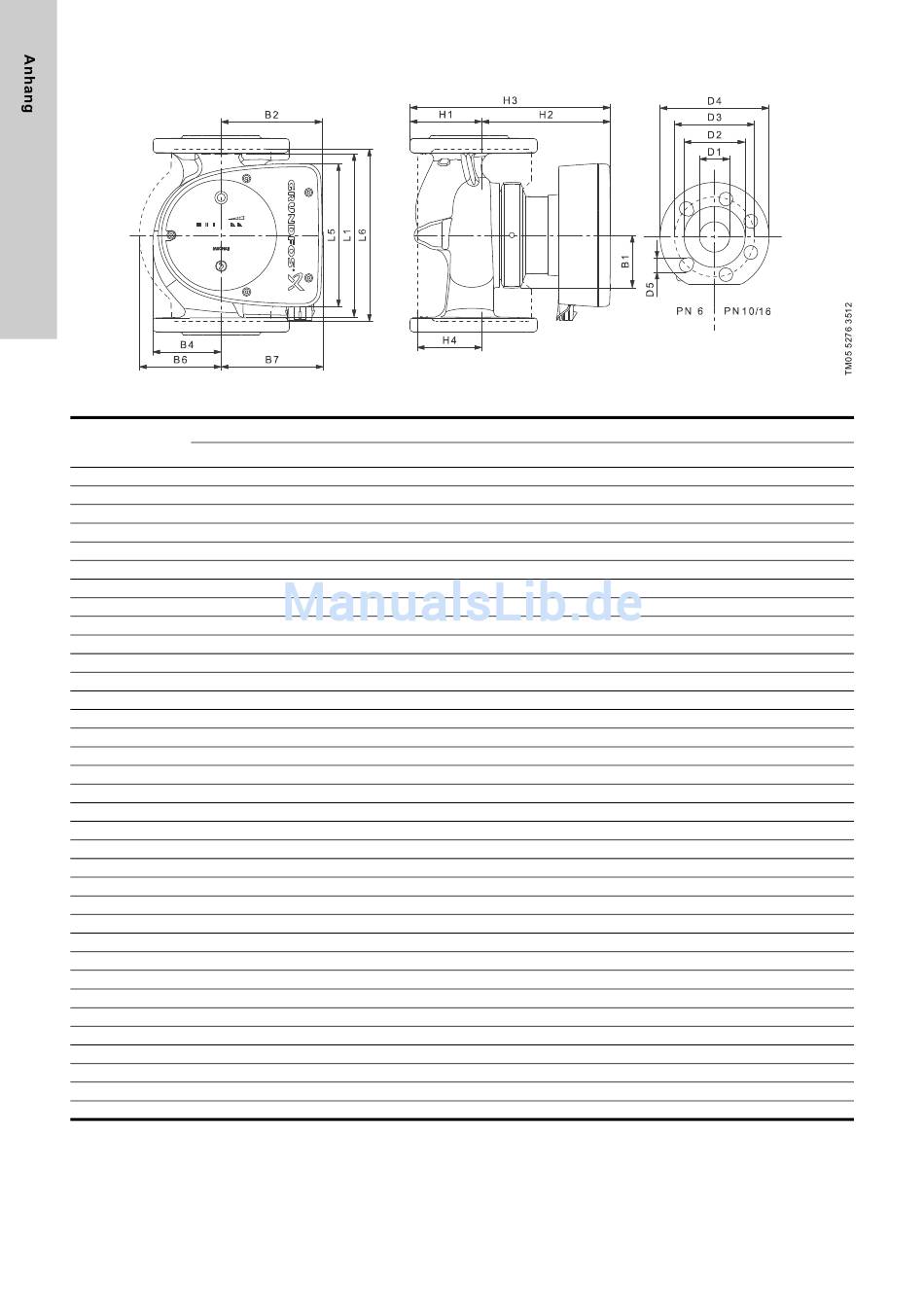

Abb. 27 Single pump dimensions (flanged version)
Pump type
L1
MAGNA1 32-40 F 220
MAGNA1 32-60 F 220
MAGNA1 32-80 F 220
MAGNA1 32-100 F 220
MAGNA1 32-120 F 220
MAGNA1 40-40 F 220
MAGNA1 40-60 F 220
MAGNA1 40-80 F 220
MAGNA1 40-100 F 220
MAGNA1 40-120 F 250
MAGNA1 40-150 F 250
MAGNA1 40-180 F 250
MAGNA1 50-40 F 240
MAGNA1 50-60 F 240
MAGNA1 50-80 F 240
MAGNA1 50-100 F 280
MAGNA1 50-120 F 280
MAGNA1 50-150 F 280
MAGNA1 50-180 F 280
MAGNA1 65-40 F 340
MAGNA1 65-60 F 340
MAGNA1 65-80 F 340
MAGNA1 65-100 F 340
MAGNA1 65-120 F 340
MAGNA1 65-150 F 340
MAGNA1 80-40 F 360
MAGNA1 80-60 F 360
MAGNA1 80-80 F 360
MAGNA1 80-100 F 360
MAGNA1 80-120 F 360
MAGNA1 100-40 F 450
MAGNA1 100-60 F 450
MAGNA1 100-80 F 450
MAGNA1 100-100 F 450
MAGNA1 100-120 F 450
32
L5 L6 B1 B2 B4
158 220 58 111 69
158 220 58 111 69
158 220 58 111 69
158 220 58 111 69
204 216 84 164 73
158 220 58 111 69
158 220 58 111 69
204 220 84 164 73
204 220 84 164 73
204 220 84 164 73
204 220 84 164 73
204 220 84 164 73
204 240 84 164 73
204 240 84 164 73
204 240 84 164 73
204 240 84 164 73
204 240 84 164 73
204 240 84 164 73
204 240 84 164 73
204 296 84 164 73
204 296 84 164 73
204 296 84 164 73
204 296 84 164 73
204 296 84 164 73
204 296 84 164 73
204 310 84 164 73
204 310 84 164 73
204 310 84 164 73
204 310 84 164 73
204 310 84 164 73
204 396 84 164 73
204 396 84 164 73
204 396 84 164 73
204 396 84 164 73
204 396 84 164 73
Dimensions [mm]
B6 B7 H1 H2 H3
100 110 65 142 207
100 110 65 142 207
100 110 65 142 207
100 110 65 142 207
106 116 65 301 366
105 105 65 156 221
105 105 65 156 221
106 128 65 304 369
106 128 65 304 369
106 128 65 304 369
106 128 65 304 369
106 128 65 304 369
127 127 71 304 374
127 127 71 304 374
127 127 71 304 374
127 127 72 304 376
127 127 72 304 376
127 127 72 304 376
127 127 72 304 376
133 133 74 312 386
133 133 74 312 386
133 133 74 312 386
133 133 74 312 386
133 133 74 312 386
133 133 74 312 386
163 163 96 318 413
163 163 96 318 413
163 163 96 318 413
163 163 96 318 413
163 163 96 318 413
178 178 103 330 433
178 178 103 330 433
178 178 103 330 433
178 178 103 330 433
178 178 103 330 433
H4 D1 D2 D3 D4
82 32 76 90/100 140 14/19
82 32 76 90/100 140 14/19
82 32 76 90/100 140 14/19
82 32 76 90/100 140 14/19
86 32 76 90/100 140 14/19
83 40 84 100/110 150 14/19
83 40 84 100/110 150 14/19
83 40 84 100/110 150 14/19
83 40 84 100/110 150 14/19
83 40 84 100/110 150 14/19
83 40 84 100/110 150 14/19
83 40 84 100/110 150 14/19
97 50 102 110/125 165 14/19
97 50 102 110/125 165 14/19
97 50 102 110/125 165 14/19
97 50 102 110/125 165 14/19
97 50 102 110/125 165 14/19
97 50 102 110/125 165 14/19
97 50 102 110/125 165 14/19
94 65 119 130/145 185 14/19
94 65 119 130/145 185 14/19
94 65 119 130/145 185 14/19
94 65 119 130/145 185 14/19
94 65 119 130/145 185 14/19
94 65 119 130/145 185 14/19
115 80 128 150/160 200
115 80 128 150/160 200
115 80 128 150/160 200
115 80 128 150/160 200
115 80 128 150/160 200
120 100 160 170 220
120 100 160 170 220
120 100 160 170 220
120 100 160 170 220
120 100 160 170 220
D5
19
19
19
19
19
19
19
19
19
19
