4.3 Einbaulage

Die Pumpe ist immer so einzubauen, dass sich die Motorwelle in
horizontaler Position befindet.
Richtig eingebaute Pumpe in einer vertikal verlaufenden
Rohrleitung, siehe Abb. 10, Pos. A.
Richtig eingebaute Pumpe in einer horizontal verlaufenden
Rohrleitung, siehe Abb. 10, Pos. B.
Die Pumpe niemals so einbauen, dass sich die Motorwelle in
vertikaler Position befindet, siehe Abb. 10, Pos. C und D.
A
C

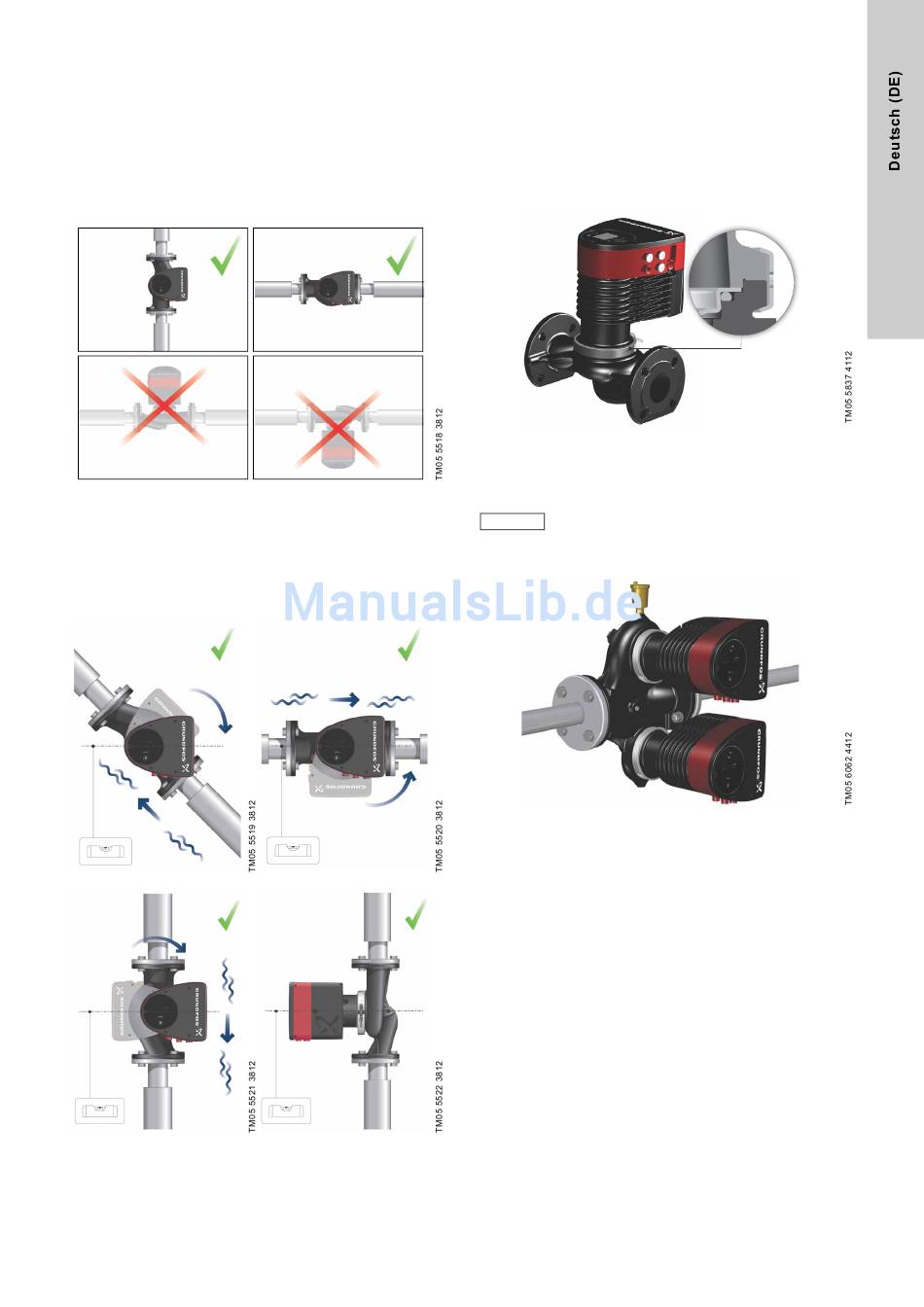

Abb. 10 Pumpe mit horizontal ausgerichteter Motorwelle
4.4 Zulässige Anordnungen der Elektronikeinheit
Zur Gewährleistung einer ausreichenden Kühlung muss sich die
Elektronikeinheit immer in horizontaler Position befinden.
Der Grundfos Schriftzug ist dann vertikal rechts neben dem Dis-
play angeordnet. Siehe Abb. 11.
Abb. 11 Pumpe mit horizontal ausgerichteter Elektronikeinheit
B
D
Wird der Pumpenkopf vor dem Einbau der Pumpe in die Rohrlei-
tung abgebaut, ist der Pumpenkopf mit besonderer Vorsicht auf
dem Pumpengehäuse zu montieren:
1. Den Pumpenkopf mit Rotorwelle und Laufrad langsam in das
Pumpengehäuse absenken.
2. Darauf achten, dass die Kontaktflächen zwischen dem
Pumpengehäuse und dem Pumpenkopf vollständig
ineinandergreifen, bevor das Spannband gespannt wird.
Siehe Abb. 12.
Abb. 12 Montieren des Pumpenkopfs auf dem
Pumpengehäuse
Doppelpumpen, die in horizontal verlegten Rohr-
leitungen eingebaut werden, müssen mit einem
Achtung
automatischen Entlüftungsventil (Rp 1/4) ausge-
stattet werden, das oben am Pumpengehäuse
montiert wird. Siehe Abb. 13.
Abb. 13 Automatischer Schnellentlüfter
13
