3 Produktbeschreibung
Messgrößen
Anwendungsbereich
Messmedien
Messsystem
8
Hinweis:
In dieser Betriebsanleitung werden auch optionale Gerätemerkmale
beschrieben. Der jeweilige Lieferumfang ergibt sich aus der Bestell-
spezifikation.
3.2

Arbeitsweise

Der IPT-2x eignet sich für die Messung folgender Prozessgrößen:
•
Prozessdruck
•
Füllstand

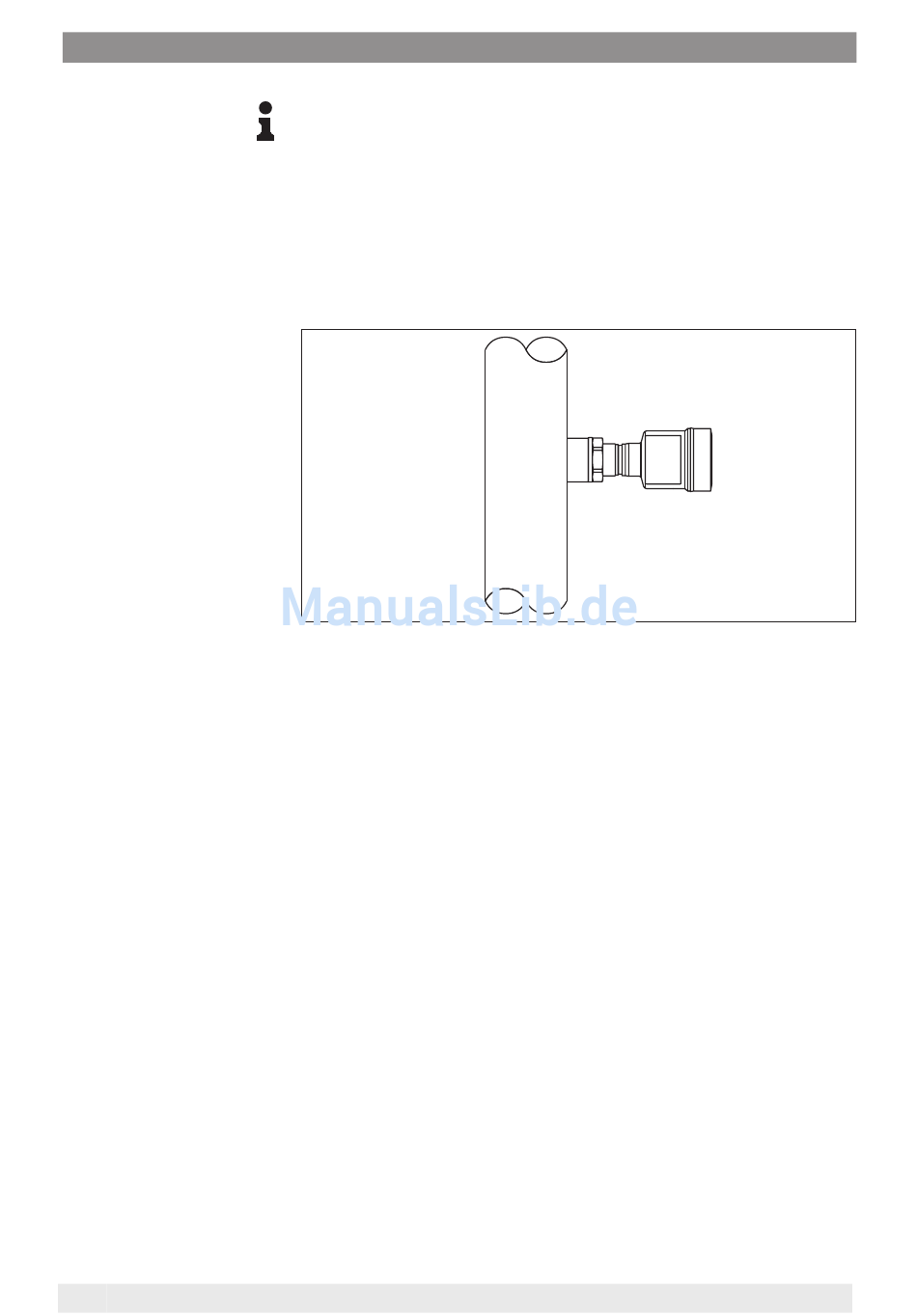

Abb. 2: Prozessdruckmessung mit IPT-2x
Der IPT-2x ist für Anwendungen in nahezu allen Industriebereichen
geeignet. Er wird zur Messung folgender Druckarten verwendet.
•
Überdruck
•
Absolutdruck
•
Vakuum
Messmedien sind Gase, Dämpfe und Flüssigkeiten.
Der IPT-2x ist besonders für Applikationen mit höheren Temperaturen
und hohen Drücken vorgesehen.
Der Prozessdruck wirkt über die Prozessmembran auf das Sen-
sorelement. Er bewirkt dort eine Widerstandsänderung, die in ein
entsprechendes Ausgangssignal umgewandelt und als Messwert
ausgegeben wird.
Piezoresistives Sensorelelement
Bei Messbereichen bis 40 bar wird ein piezoresistives Sensorelement
mit einer internen Übertragungsflüssigkeit eingesetzt.
