3 Produktbeschreibung
WIKA Betriebsanleitung - Prozessdrucktransmitter IPT-2x

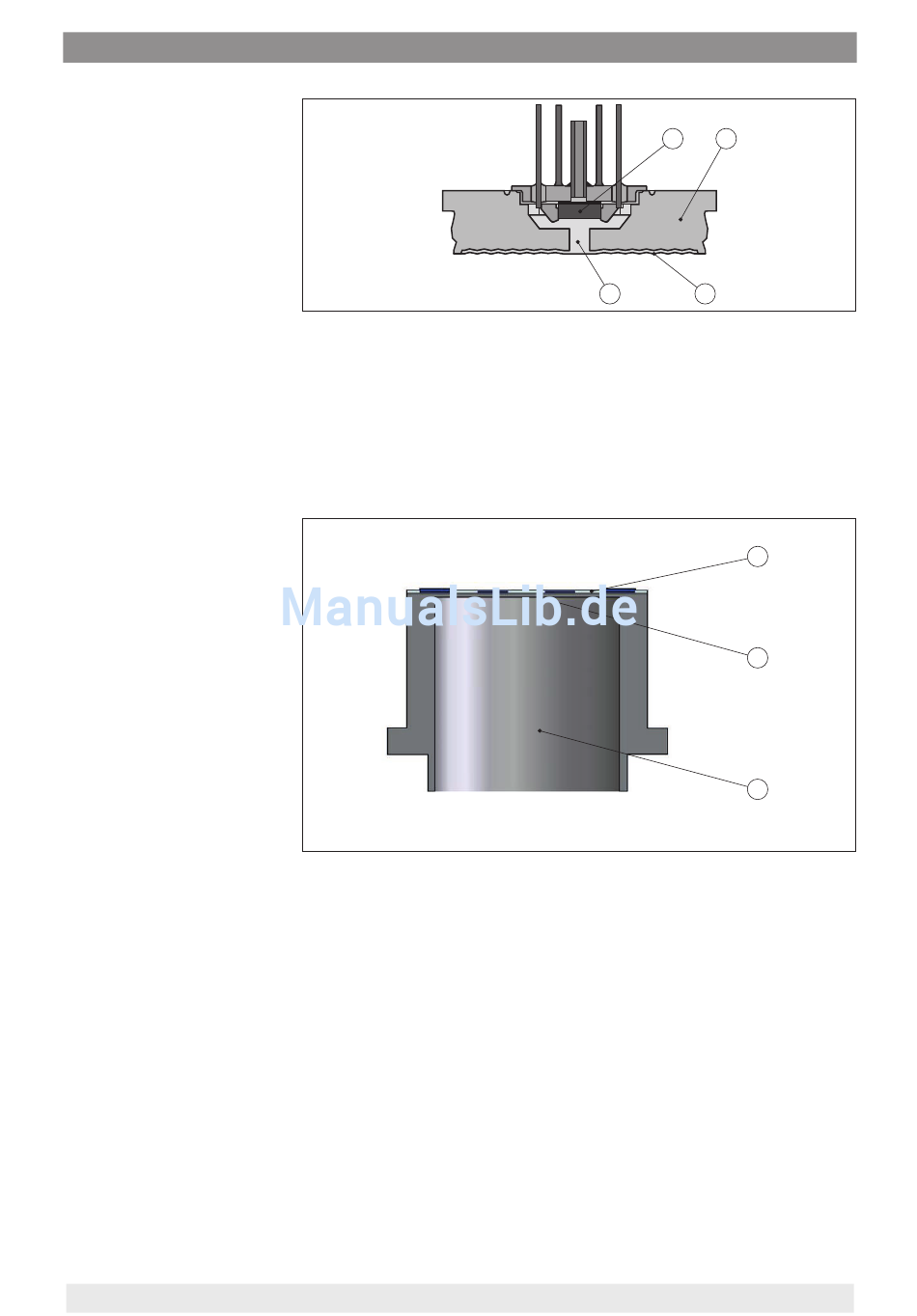

Abb. 3: Aufbau des Messsystems mit piezoresistivem Sensorelelement
1 Sensorelement
2 Grundkörper
3 Übertragungsflüssigkeit
4 Prozessmembran
Dehnungsmessstreifen-(DMS)-Sensorelement
Bei Messbereichen ab 100 bar wird ein Dehnungsmessstreifen-
(DMS)-Sensorelement (trockenes System) eingesetzt.
Abb. 4: Aufbau des Messsystems mit DMS-Sensorelelement
1 Sensorelement
2 Prozessmembran
3 Druckzylinder
Keramisch/metallische Messzelle
Bei Messbereichen ≤ 400 mbar oder höheren Temperaturbereichen
ist die Messeinheit die keramisch/metallische Messzelle. Diese be-
steht aus der keramisch-kapazitiven Messzelle und einem speziellen,
temperaturkompensierten Druckmittlersystem.
1 2
3 4
1
2
3
