WIKA IPT-2x Betriebsanleitung Seite 75

10 Anhang
Aluminiumgehäuse in Schutzart IP 66/IP 68 (1 bar)
M20x1,5

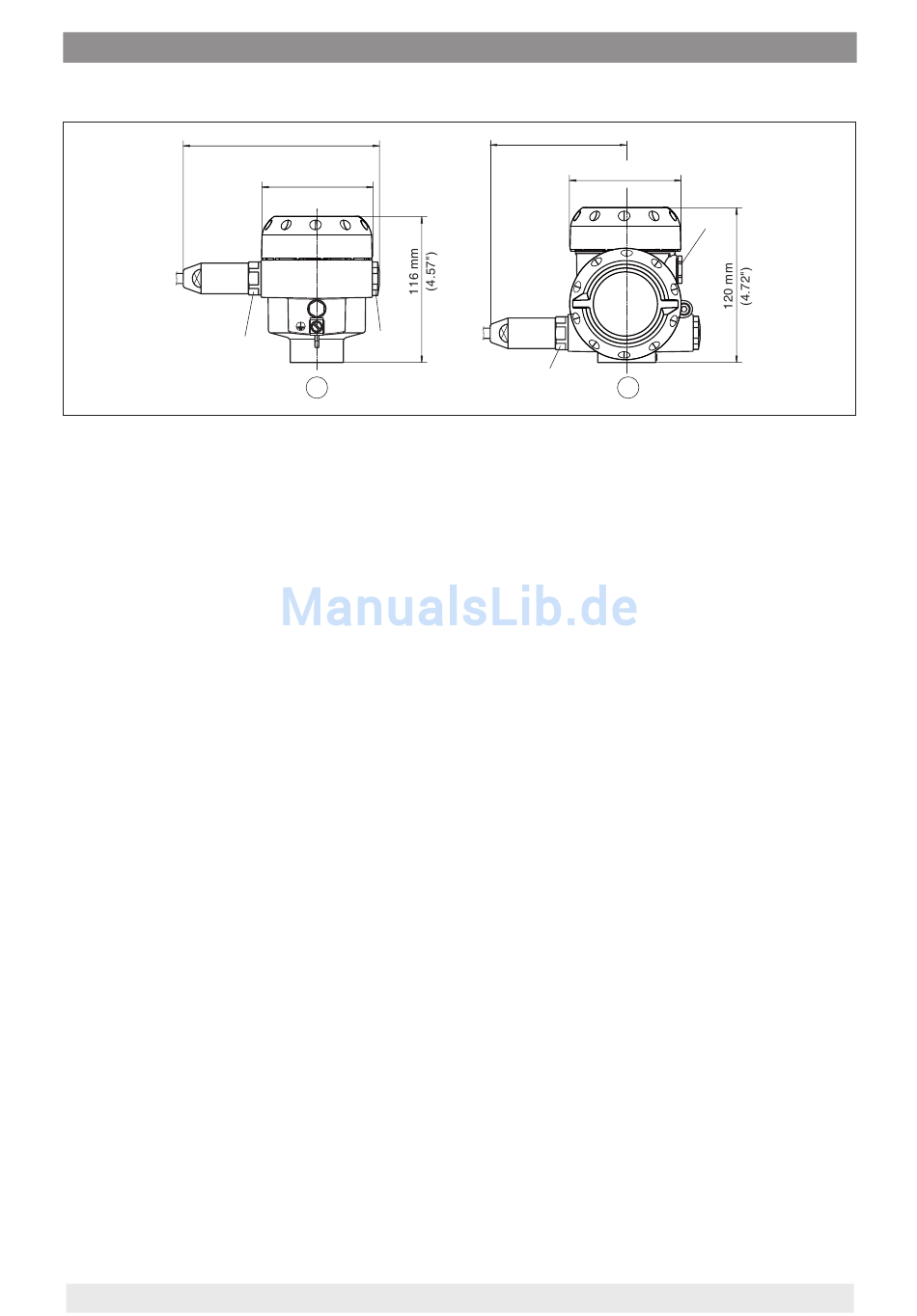

Abb. 46: Gehäuseausführungen in Schutzart IP 66/IP 68 (1 bar) - mit eingebautem Anzeige- und Bedienmodul
vergrößert sich die Gehäusehöhe um 9 mm/0.35 in
1 Aluminium-Einkammer
2 Aluminium-Zweikammer
WIKA Betriebsanleitung - Prozessdrucktransmitter IPT-2x
~ 150 mm
(5.91")
ø 84 mm
(3.31")
M20x1,5
1
~ 105 mm
(4.13")
ø 84 mm
(3.31")
M16x1,5
M20x1,5/
2
½ NPT
75
