3 Produktbeschreibung
Elektronischer Differenz-
druck
8
– Dokumentation auftragsbezogener Geräteparameter (Abwei-
chungen von den Defaultwerten)
– Prüfzertifikat für Druckmessumformer
– Anleitungen zu optionalen Geräteausstattungen
– Ex-spezifischen "Sicherheitshinweisen" (bei Ex-Ausführungen)
– Ggf. weiteren Bescheinigungen
Information:
In dieser Betriebsanleitung werden auch optionale Gerätemerkmale
beschrieben. Der jeweilige Lieferumfang ergibt sich aus der Bestell-
spezifikation.
3.2

Arbeitsweise

Der IPT-2x Slave-Sensor wird mit einem Sensor aus der Geräteserie
zu einer elektronischen Differenzdruckmessung kombiniert.

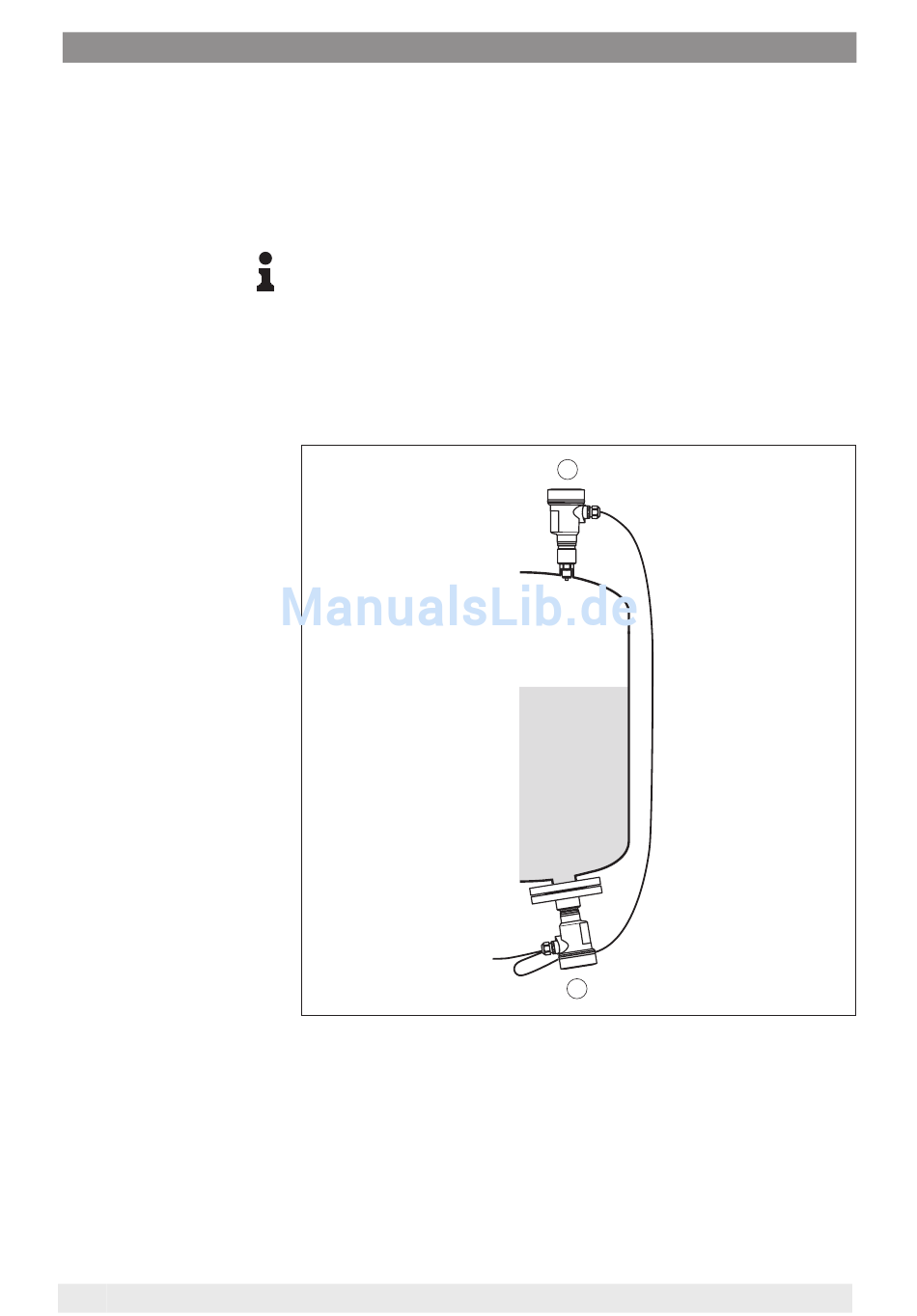

Abb. 2: Beispiel elektronischer Differenzdruck zur Füllstandmessung im druck-
überlagerten Behälter
1 IPT-2x
2 IPT-2x, Slave-Sensor
Die Sensoren werden über eine abgeschirmte Vierdrahtleitung mitei-
nander verbunden. Der Messwert des Slave-Sensors wird eingelesen
und verrechnet. Die Versorgung und Parametrierung erfolgt über den
Master-Sensor.
