4 Montieren
Messanordnung in
Dämpfen
16

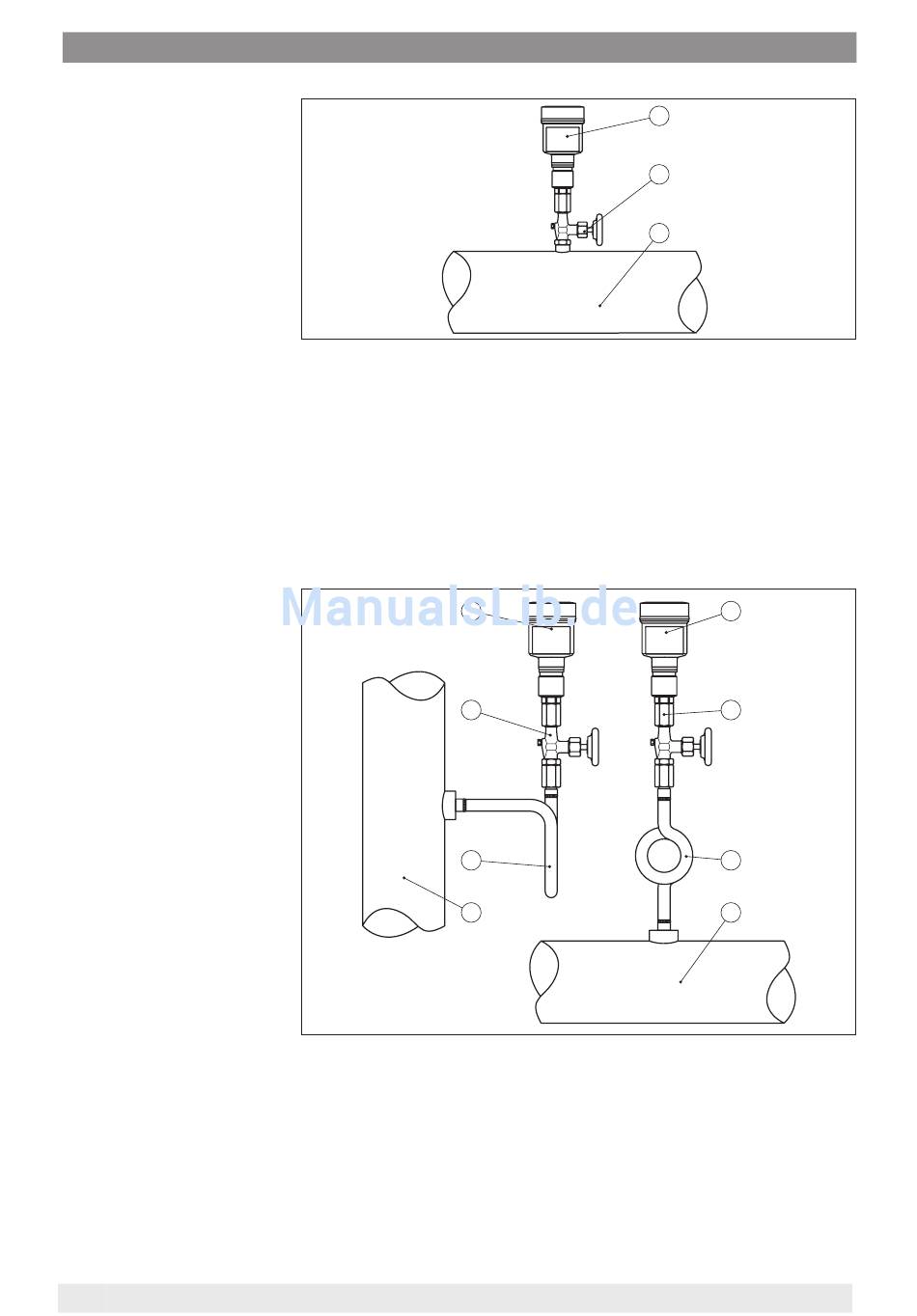

Abb. 11: Messanordnung bei Prozessdruckmessung von Gasen in Rohrleitun-
gen
1 IPT-2x
2 Absperrventil
3 Rohrleitung
Beachten Sie folgende Hinweise zur Messanordnung:
•
Über ein Wassersackrohr anschließen
•
Wassersackrohr nicht isolieren
•
Wassersackrohr vor Inbetriebnahme mit Wasser füllen
1
2
3
4
Abb. 12: Messanordnung bei der Prozessdruckmessung von Dämpfen in
Rohrleitungen
1 IPT-2x
2 Absperrventil
3 Wassersackrohr in U- bzw. Kreisform
4 Rohrleitung
In den Rohrbögen bildet sich Kondensat und somit eine schützende
Wasservorlage. Bei Heißdampfanwendungen wird damit eine Medi-
umtemperatur < 100 °C am Messumformer sichergestellt.
