10 Anhang
ID-Nummer
Jedes Profibusgerät erhält von der Profibusnutzerorganisation (PNO) eine eindeutige ID-Nummer
als Identnummer. Diese ID-Nummer ist auch im Namen der GSD-Datei enthalten. Optional zu
dieser herstellerspezifischen GSD-Datei wird von der PNO noch eine allgemeine sogenannte profil-
spezifische GSD-Datei zur Verfügung gestellt. Wird diese allgemeine GSD-Datei verwendet, muss
der Sensor per DTM-Software auf die profilspezifische Identnummer umgestellt werden. Standard-
mäßig arbeitet der Sensor mit der herstellerspezifischen ID-Nummer. Beim Einsatz der Geräte an
einem Segmentkoppler SK-2 oder SK-3 sind keine speziellen GSD-Dateien erforderlich.
Die folgende Tabelle gibt die Geräte-ID und den GSD-Dateinamen an.
Geräte-ID
WIKA
0F93 HEX

Zyklischer Datenverkehr

Vom Master Klasse 1 (z. B. SPS) werden bei laufendem Betrieb zyklisch die Messwertdaten aus
dem Sensor ausgelesen. Auf welche Daten die SPS Zugriff hat, ist im unten dargestellten Block-
schaltbild ersichtlich.

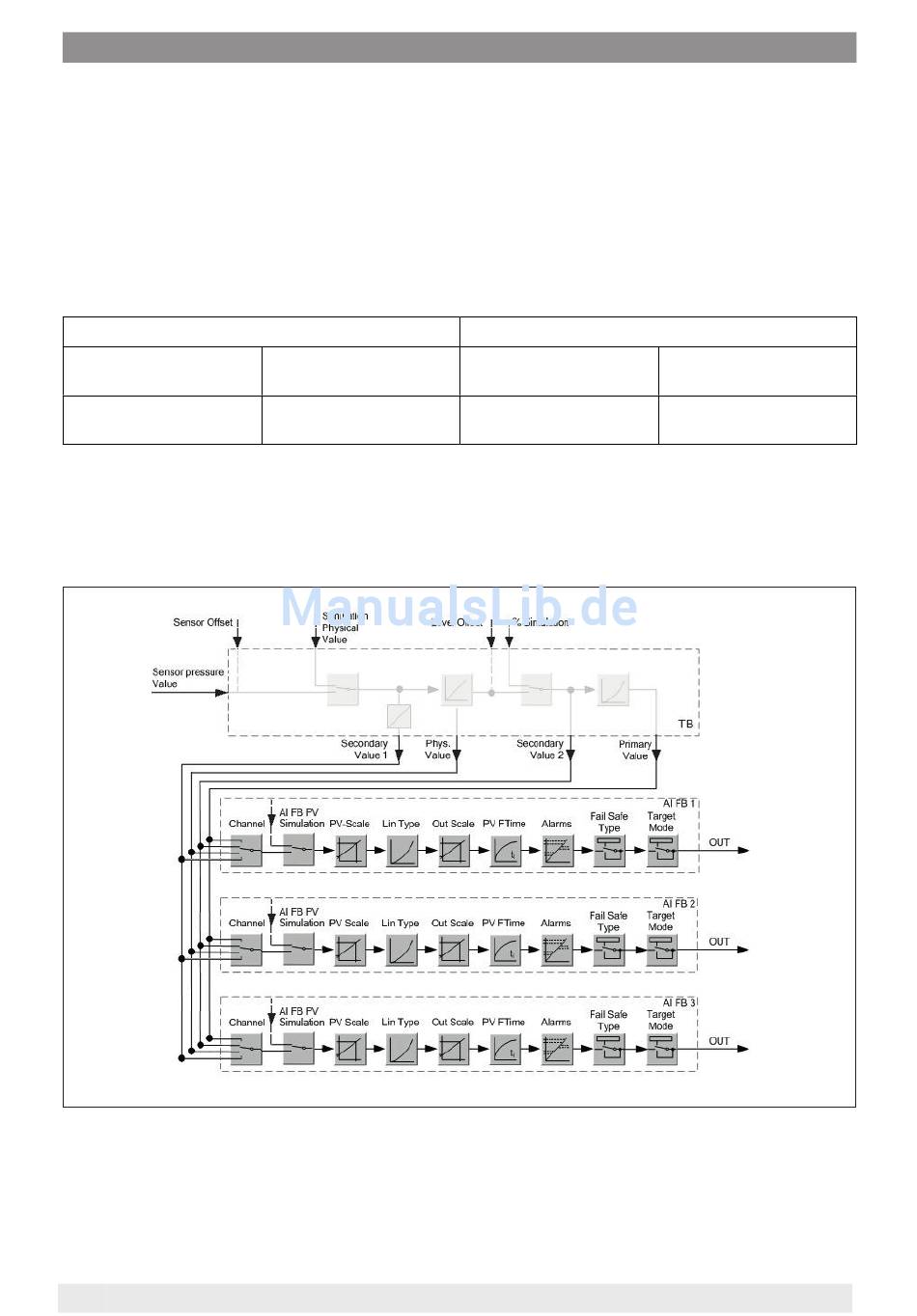

Abb. 40: IPT-2x: Block diagram with AI FB 1 ... AI FB 3 OUT values
TB Transducer Block
FB Function Block
AI Analogue Input
68
Geräteklasse im Pro-
fil 3.02
0x9702
GSD-Dateiname
WIKA
WI0x6b0F93.GSD
WIKA Betriebsanleitung - Prozessdrucktransmitter IPT-2x
Profilspezifisch
PA139760.GSD (Multi_Va-
riable)
