4 Montieren
Filterelement - Position
Filterelement - Position
Ex-d-Ausführung
14
6
1
6
4

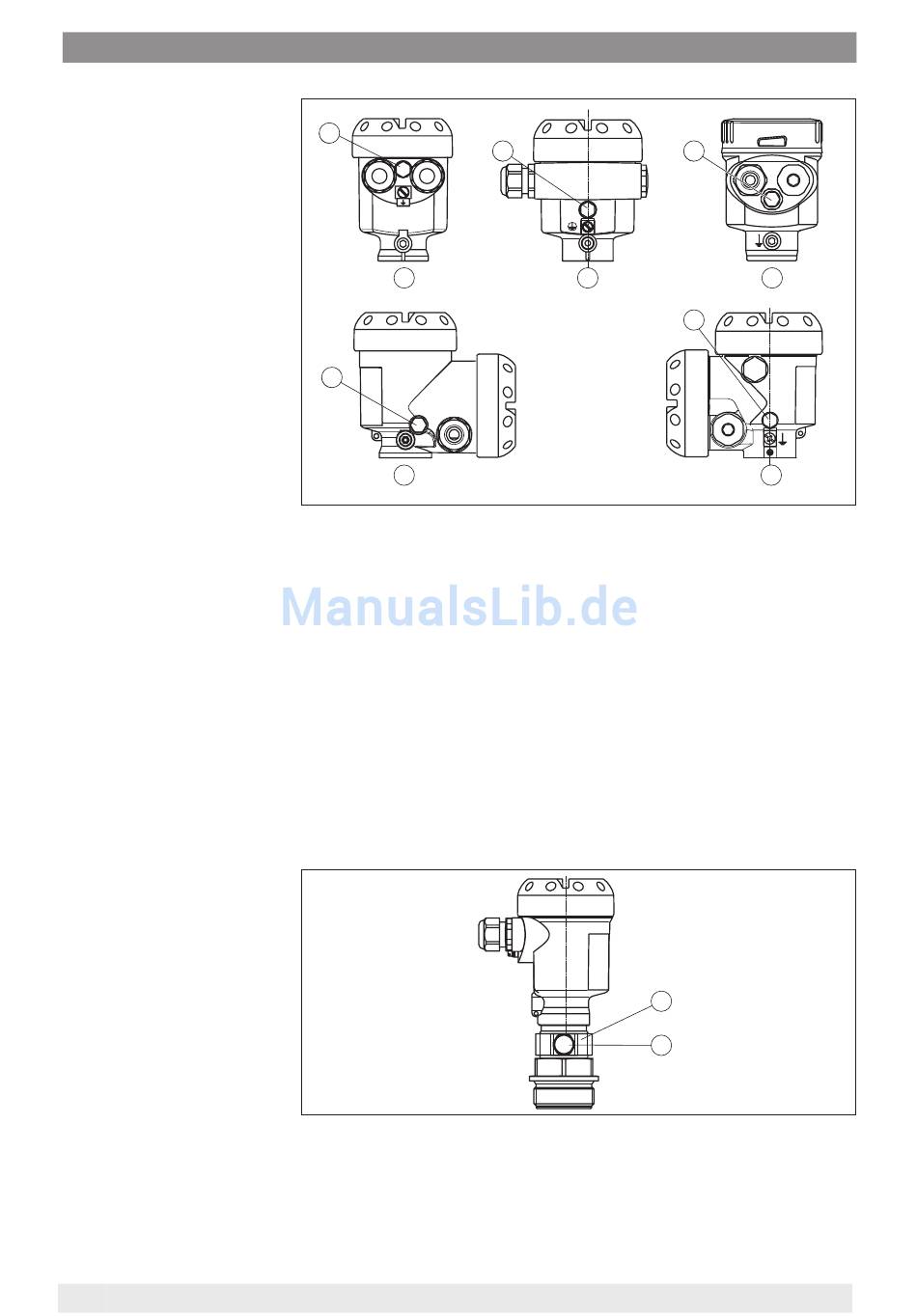

Abb. 7: Position des Filterelementes
1 Kunststoff-, Edelstahl-Einkammer (Feinguss)
2 Aluminium-Einkammer
3 Edelstahl-Einkammer (elektropoliert)
4 Kunststoff-Zweikammer
5 Aluminium-Zweikammer
6 Filterelement
Bei folgenden Geräten ist statt des Filterelementes ein Blindstopfen
eingebaut:
•
Geräte in Schutzart IP 66/IP 68 (1 bar) - Belüftung über Kapillare
im fest angeschlossenen Kabel
•
Geräte mit Absolutdruck
→
Drehen Sie den Metallring so, dass das Filterelement nach
Einbau des Gerätes nach unten zeigt. Es ist damit besser vor
Ablagerungen geschützt.
Abb. 8: Position des Filterelementes - Ex-d-Ausführung
1 Drehbarer Metallring
2 Filterelement
Bei Geräten mit Absolutdruck ist statt des Filterelementes ein Blind-
stopfen eingebaut.
