Um eine hohe Genauigkeit der Messung und eine gute Stabilität des
Durchfluss-Nullpunkts zu gewährleisten, muss der Sensor mindestens 24
Stunden vor der Kalibrierung im zu behandelnden Medium installiert
werden (Elektrodenpassivierung).
Vorsichtsmaßnahmen bei der Demontage:
Dem verwendeten Prozess entsprechend müssen geeignete
Vorsichtsmaßnahmen getroffen werden, bevor der Transmitter abmontiert
wird. Dies gilt besonders dann, wenn das Rohr gefährliche, aggressive,
heiße oder unter hohen Druck gesetzten Flüssigkeiten enthält.

3.1.1 MONTAGEHINWEISE

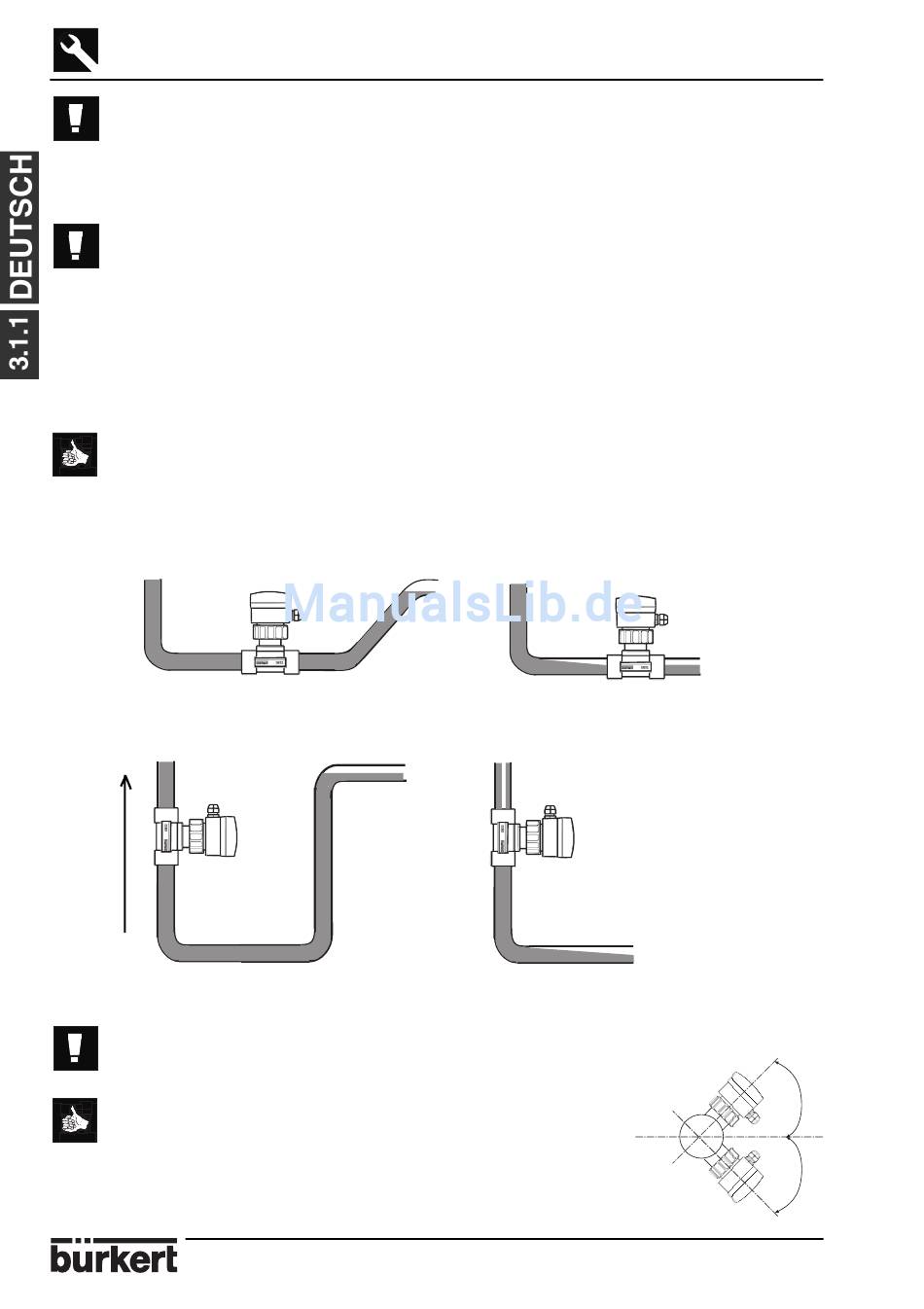

Der magnetisch-induktive Durchflusstransmitter 8045 kann auf verschiedene
Weise montiert werden, um eine genaue Durchflussmessung zu erhalten; der
Rohrleitungsaufbau sollte jedoch so gestaltet sein, dass das Rohr zu jedem
Zeitpunkt vollständig gefüllt ist.
Horizontale Montage
Vertikale Montage
Richtig
Vergewissern Sie sich bei der vertikalen Montage, dass die Fließrichtung,
wie durch den Pfeil angezeigt, nach oben verläuft.
Es ist ratsam, den Transmitter, wie im Schaubild gezeigt
in einem Winkel von 45° zum horizontalen Mittelpunkt
des Rohrs zu montieren, um eventuelle Niederschläge
auf den Elektroden zu vermeiden und damit die
Messungen nicht durch Luftblasen gefälscht werden.
Fluid Control Systems
INSTALLATION
Richtig Falsch
Falsch
8
45°
45°
8045
