ANSCHLUSS-BEISPIELE

PNEUMATISCHE DURCHFLUSSREGELUNG

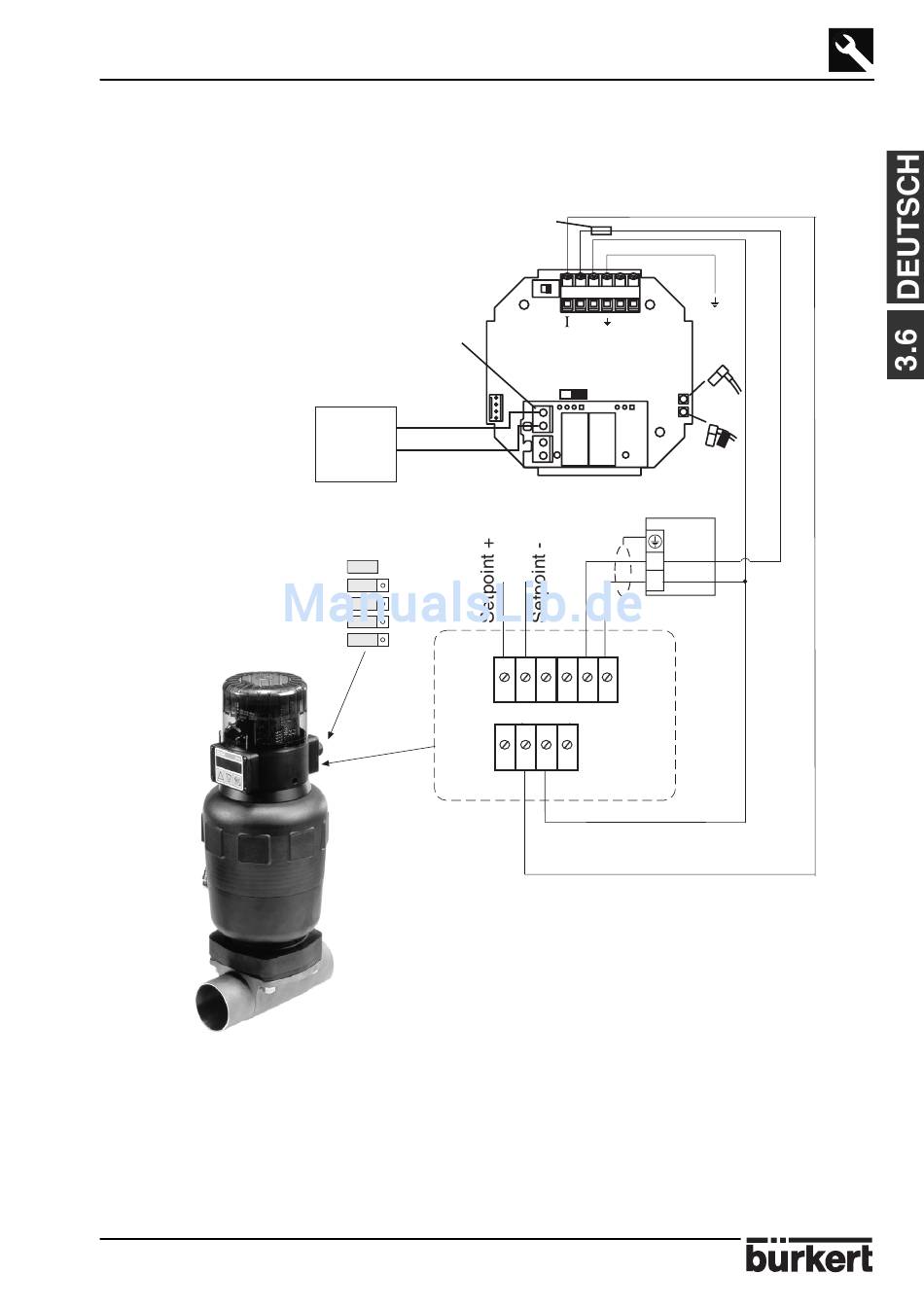

Beispiel eines Anschlusses zwischen dem Durchflusstransmitter 8045, 18-36 VDC,
und dem auf ein Membranventil 2031 montierten Top Control.
8045
INSTALLATION
REL 1
SPS
15
300 mA
1 2 3 4 5 6
+ -
P+ P-
24 V=
+
-
+ - + - + -
1 2 3 4 5 6
R1
7 8 9 10
4-20 mA
