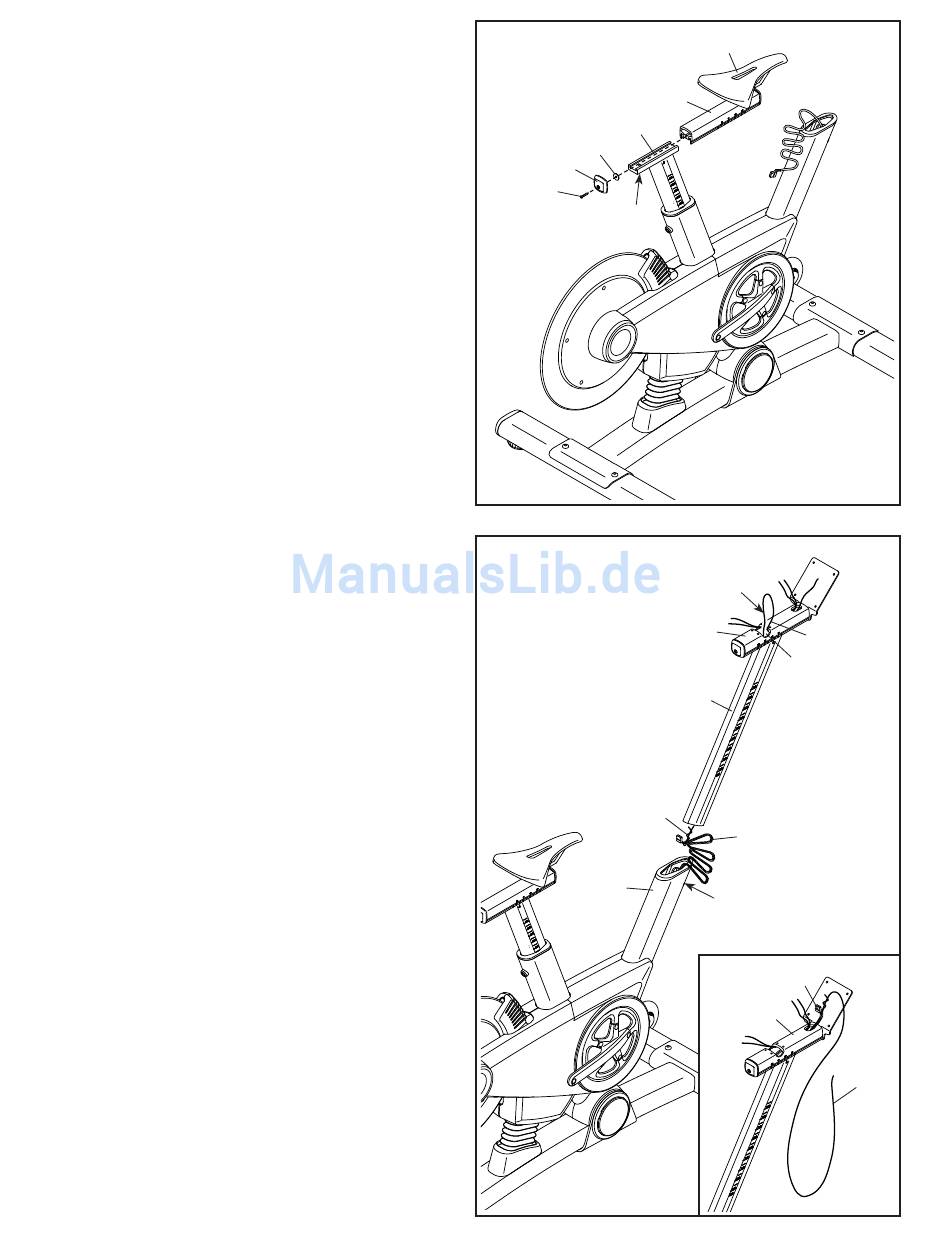

5. Tipp: Sie können auf Wunsch Ihren eigenen
Sattel an der Sattelhalterung (4) montieren.
Lockern Sie die Befestigungsteile (nicht abgebil-
det) unterhalb des Sattels (5) und entfernen Sie
den Sattel. Dann befestigen Sie Ihren eigenen
Sattel und ziehen die Befestigungsteile wieder
fest.
Richten Sie die Sattelhalterung (4) wie abgebil-
det aus.
Lockern Sie die gezeigte M8 x 15mm Rund-
kopfschraube (115) und schieben Sie die
Sattelhalterung (4) auf die Sattelstütze (3) auf.
Schieben Sie die Sattelhalterung (4) auf die
gewünschte Position und ziehen Sie die M8 x
15mm Rundkopfschraube (115) fest.
Befestigen Sie nun eine M4 Unterlegscheibe
(54) und die Halterungsabdeckung (91) mit
einer M4 x 14mm Schraube (117) an der
Sattelhalterung (4).
6. Siehe Schritt 8. Falls die Lenkstangenklemme
(28) und die vier M6 x 16mm Schrauben (110)
schon an der Lenkstangenhalterung (105)
befestigt sind, entfernen Sie diese und legen
Sie alles zur Seite bis Schritt 8.
Lassen Sie eine zweite Person die Lenkstangen-
stütze (6) an den Rahmen (2) hinhalten.
Finden Sie den langen Kabelbinder (C) inner-
halb der Lenkstangenstütze (6). Binden Sie
das untere Ende des langen Kabelbinders am
Hauptkabel (68) fest. Finden Sie denselben
Kabelbinder innerhalb des Zugangslochs (D) an
der Lenkstangenhalterung (105). Ziehen Sie den
Kabelbinder nach oben, bis sich das Ende des
Hauptkabels im Zugangsloch befindet.
Siehe die eingefügte Abbildung. Ziehen Sie
als Nächstes am oberen Ende des langen
Kabelbinders (C), bis das Hauptkabel (68) durch
die Lenkstangenhalterung (105) durchgezogen
ist, wie abgebildet. Dann binden Sie den langen
Kabelbinder los und werfen ihn weg.
Tipp: Vermeiden Sie ein Abklemmen des
Hauptkabels (68). Lockern Sie die gezeigte
Einstellschraube (47) und schieben Sie die
Lenkstangenstütze (6) in den Rahmen (2) hinein.
Bewegen Sie die Lenkstangenstütze (6) auf
die gewünschte Position und ziehen Sie die
Einstellschraube (47) fest.
5
3
54
91
117
115
6
Vermeiden Sie ein
Abklemmen des
Hauptkabels (68)
2
9
5
4
Hier ziehen
105
C
D
6
C
68
47
68
105
C
