28 Funktionsprinzip und Hardware-Beschreibung

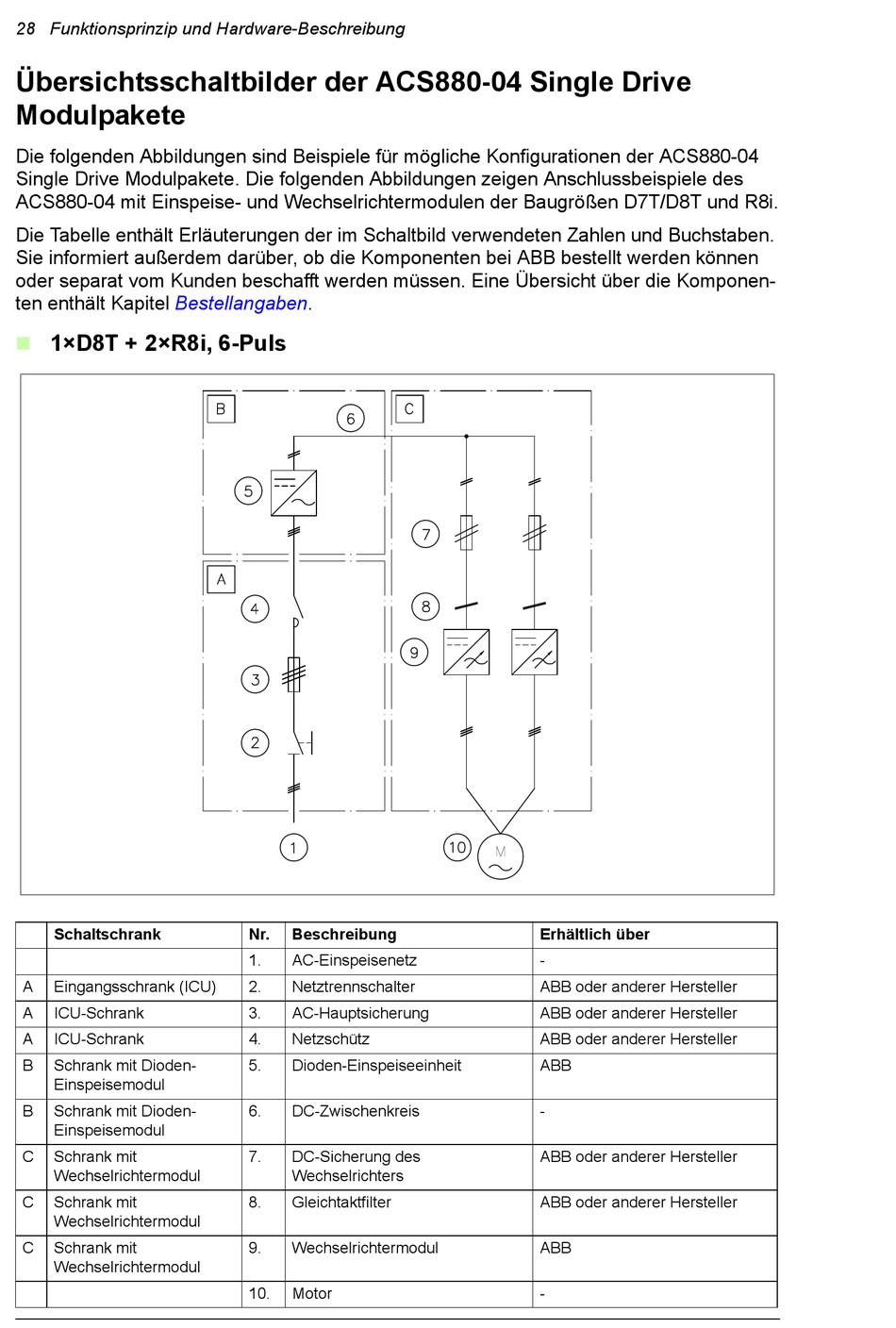

Übersichtsschaltbilder der ACS880-04 Single Drive
Modulpakete
Die folgenden Abbildungen sind Beispiele für mögliche Konfigurationen der ACS880-04
Single Drive Modulpakete. Die folgenden Abbildungen zeigen Anschlussbeispiele des
ACS880-04 mit Einspeise- und Wechselrichtermodulen der Baugrößen D7T/D8T und R8i.
Die Tabelle enthält Erläuterungen der im Schaltbild verwendeten Zahlen und Buchstaben.
Sie informiert außerdem darüber, ob die Komponenten bei ABB bestellt werden können
oder separat vom Kunden beschafft werden müssen. Eine Übersicht über die Komponen-
ten enthält Kapitel Bestellangaben.
1×D8T + 2×R8i, 6-Puls
Schaltschrank
A
Eingangsschrank (ICU)
A
ICU-Schrank
A
ICU-Schrank
B
Schrank mit Dioden-
Einspeisemodul
B
Schrank mit Dioden-
Einspeisemodul
C
Schrank mit
Wechselrichtermodul
C
Schrank mit
Wechselrichtermodul
C
Schrank mit
Wechselrichtermodul
Nr.
Beschreibung
1.
AC-Einspeisenetz
2.
Netztrennschalter
3.
AC-Hauptsicherung
4.
Netzschütz
5.
Dioden-Einspeiseeinheit
6.
DC-Zwischenkreis
7.
DC-Sicherung des
Wechselrichters
8.
Gleichtaktfilter
9.
Wechselrichtermodul
10.
Motor
Erhältlich über
-
ABB oder anderer Hersteller
ABB oder anderer Hersteller
ABB oder anderer Hersteller
ABB
-
ABB oder anderer Hersteller
ABB oder anderer Hersteller
ABB
-
