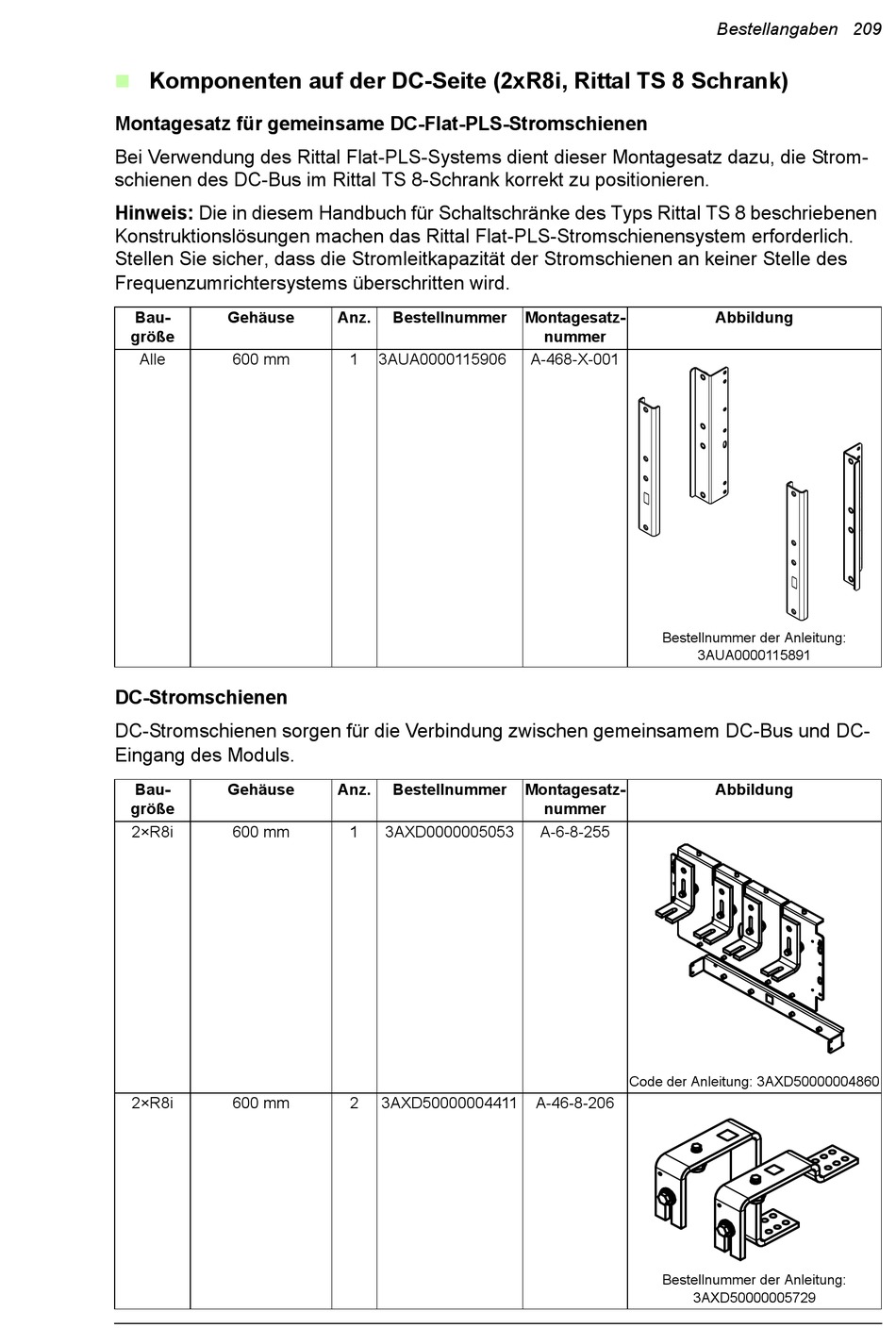

Komponenten auf der DC-Seite (2xR8i, Rittal TS 8 Schrank)
Montagesatz für gemeinsame DC-Flat-PLS-Stromschienen
Bei Verwendung des Rittal Flat-PLS-Systems dient dieser Montagesatz dazu, die Strom-
schienen des DC-Bus im Rittal TS 8-Schrank korrekt zu positionieren.
Hinweis: Die in diesem Handbuch für Schaltschränke des Typs Rittal TS 8 beschriebenen
Konstruktionslösungen machen das Rittal Flat-PLS-Stromschienensystem erforderlich.
Stellen Sie sicher, dass die Stromleitkapazität der Stromschienen an keiner Stelle des
Frequenzumrichtersystems überschritten wird.
Bau-
Gehäuse
größe
Alle
600 mm
DC-Stromschienen
DC-Stromschienen sorgen für die Verbindung zwischen gemeinsamem DC-Bus und DC-
Eingang des Moduls.
Bau-
Gehäuse
größe
2×R8i
600 mm
2×R8i
600 mm
Anz.
Bestellnummer
1
3AUA0000115906
Anz.
Bestellnummer
1
3AXD0000005053
2
3AXD50000004411
Montagesatz-
nummer
A-468-X-001
Bestellnummer der Anleitung:
Montagesatz-
nummer
A-6-8-255
Code der Anleitung: 3AXD50000004860
A-46-8-206
Bestellnummer der Anleitung:
3AXD50000005729
Bestellangaben 209
