130 Elektrische Installation
Anschluss der Leistungskabel
Anschlussplan (6-Puls)

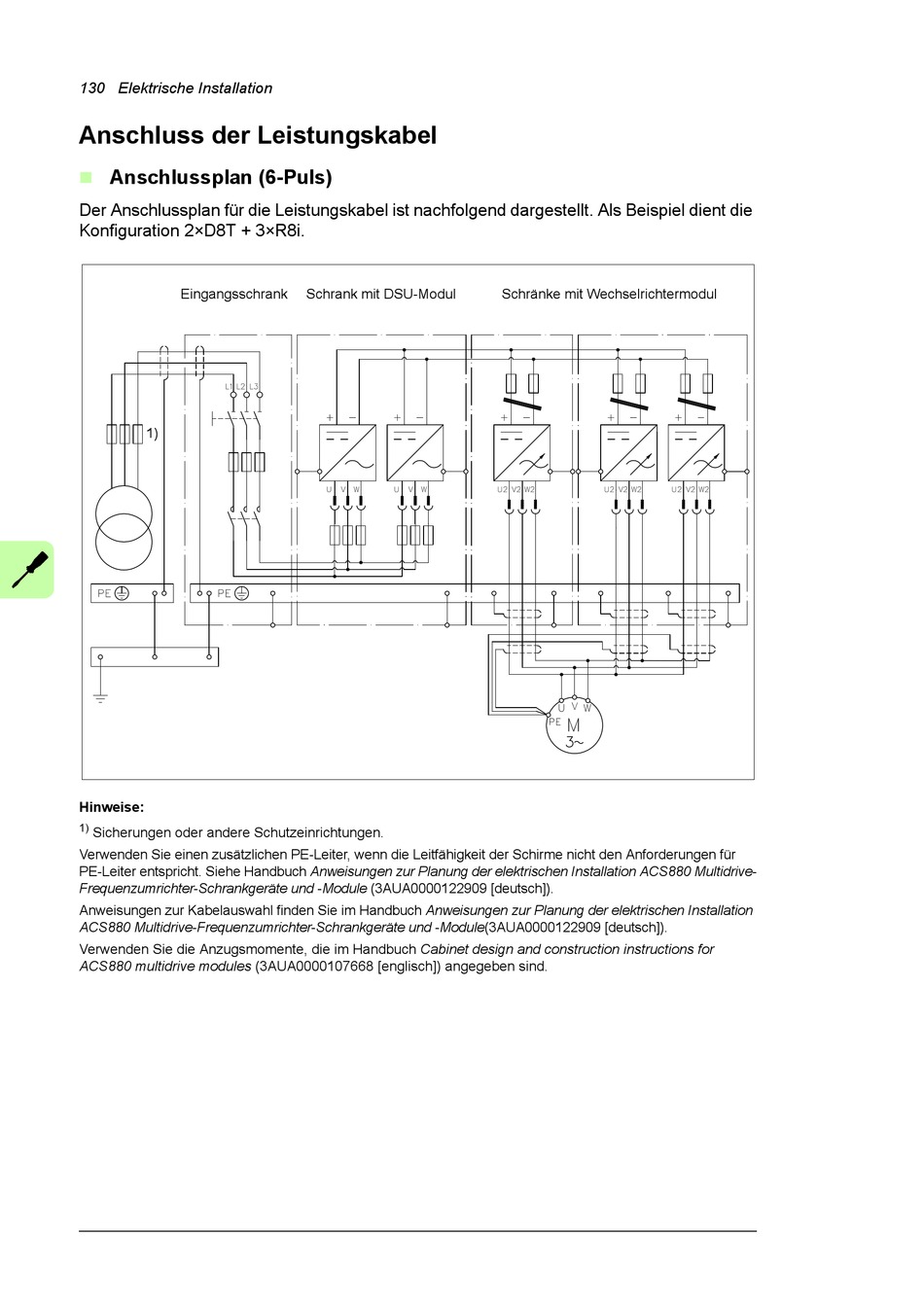

Der Anschlussplan für die Leistungskabel ist nachfolgend dargestellt. Als Beispiel dient die
Konfiguration 2×D8T + 3×R8i.
Eingangsschrank
Schrank mit DSU-Modul
Schränke mit Wechselrichtermodul
1)
Hinweise:
1)
Sicherungen oder andere Schutzeinrichtungen.
Verwenden Sie einen zusätzlichen PE-Leiter, wenn die Leitfähigkeit der Schirme nicht den Anforderungen für
PE-Leiter entspricht. Siehe Handbuch Anweisungen zur Planung der elektrischen Installation ACS880 Multidrive-
Frequenzumrichter-Schrankgeräte und -Module (3AUA0000122909 [deutsch]).
Anweisungen zur Kabelauswahl finden Sie im Handbuch Anweisungen zur Planung der elektrischen Installation
ACS880 Multidrive-Frequenzumrichter-Schrankgeräte und -Module(3AUA0000122909 [deutsch]).
Verwenden Sie die Anzugsmomente, die im Handbuch Cabinet design and construction instructions for
ACS880 multidrive modules (3AUA0000107668 [englisch]) angegeben sind.
