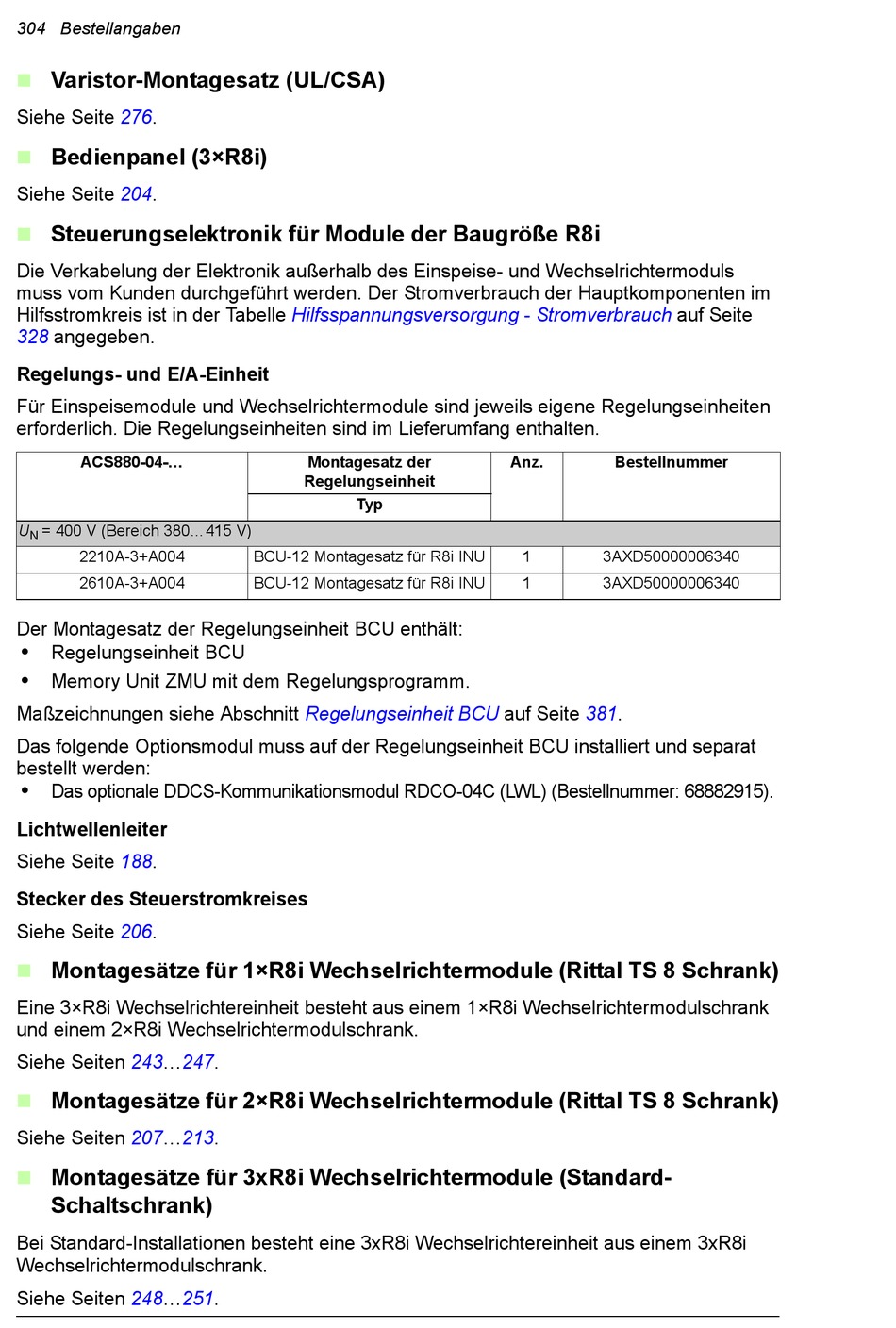

304 Bestellangaben
Varistor-Montagesatz (UL/CSA)
Siehe Seite 276.
Bedienpanel (3×R8i)
Siehe Seite 204.
Steuerungselektronik für Module der Baugröße R8i
Die Verkabelung der Elektronik außerhalb des Einspeise- und Wechselrichtermoduls
muss vom Kunden durchgeführt werden. Der Stromverbrauch der Hauptkomponenten im
Hilfsstromkreis ist in der Tabelle
328
angegeben.
Regelungs- und E/A-Einheit
Für Einspeisemodule und Wechselrichtermodule sind jeweils eigene Regelungseinheiten
erforderlich. Die Regelungseinheiten sind im Lieferumfang enthalten.
ACS880-04-...
U
= 400 V (Bereich 380...415 V)
N
2210A-3+A004
2610A-3+A004
Der Montagesatz der Regelungseinheit BCU enthält:
•
Regelungseinheit BCU
•
Memory Unit ZMU mit dem Regelungsprogramm.
Maßzeichnungen siehe Abschnitt
Das folgende Optionsmodul muss auf der Regelungseinheit BCU installiert und separat
bestellt werden:
•
Das optionale DDCS-Kommunikationsmodul RDCO-04C (LWL) (Bestellnummer: 68882915).
Lichtwellenleiter
Siehe Seite 188.
Stecker des Steuerstromkreises
Siehe Seite 206.
Montagesätze für 1×R8i Wechselrichtermodule (Rittal TS 8 Schrank)
Eine 3×R8i Wechselrichtereinheit besteht aus einem 1×R8i Wechselrichtermodulschrank
und einem 2×R8i Wechselrichtermodulschrank.
Siehe Seiten 243...247.
Montagesätze für 2×R8i Wechselrichtermodule (Rittal TS 8 Schrank)
Siehe Seiten 207...213.
Montagesätze für 3xR8i Wechselrichtermodule (Standard-
Schaltschrank)
Bei Standard-Installationen besteht eine 3xR8i Wechselrichtereinheit aus einem 3xR8i
Wechselrichtermodulschrank.
Siehe Seiten 248...251.
Hilfsspannungsversorgung - Stromverbrauch
Montagesatz der
Regelungseinheit
Typ
BCU-12 Montagesatz für R8i INU
BCU-12 Montagesatz für R8i INU
Regelungseinheit BCU
Anz.
Bestellnummer
1
3AXD50000006340
1
3AXD50000006340
auf Seite 381.
auf Seite
