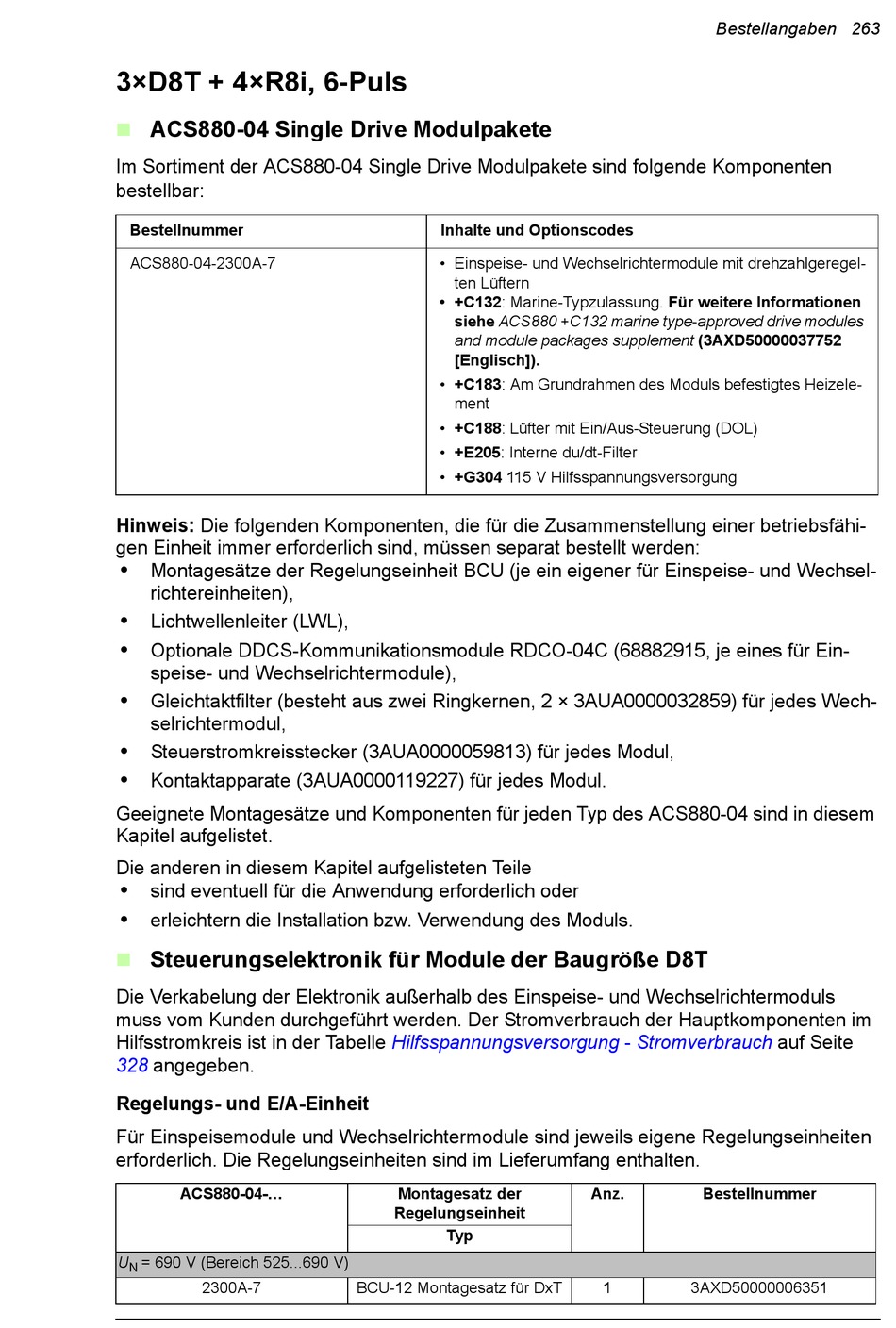

3×D8T + 4×R8i, 6-Puls
ACS880-04 Single Drive Modulpakete
Im Sortiment der ACS880-04 Single Drive Modulpakete sind folgende Komponenten
bestellbar:
Bestellnummer
ACS880-04-2300A-7
Hinweis: Die folgenden Komponenten, die für die Zusammenstellung einer betriebsfähi-
gen Einheit immer erforderlich sind, müssen separat bestellt werden:
•
Montagesätze der Regelungseinheit BCU (je ein eigener für Einspeise- und Wechsel-
richtereinheiten),
•
Lichtwellenleiter (LWL),
•
Optionale DDCS-Kommunikationsmodule RDCO-04C (68882915, je eines für Ein-
speise- und Wechselrichtermodule),
•
Gleichtaktfilter (besteht aus zwei Ringkernen, 2 × 3AUA0000032859) für jedes Wech-
selrichtermodul,
•
Steuerstromkreisstecker (3AUA0000059813) für jedes Modul,
•
Kontaktapparate (3AUA0000119227) für jedes Modul.
Geeignete Montagesätze und Komponenten für jeden Typ des ACS880-04 sind in diesem
Kapitel aufgelistet.
Die anderen in diesem Kapitel aufgelisteten Teile
•
sind eventuell für die Anwendung erforderlich oder
•
erleichtern die Installation bzw. Verwendung des Moduls.
Steuerungselektronik für Module der Baugröße D8T
Die Verkabelung der Elektronik außerhalb des Einspeise- und Wechselrichtermoduls
muss vom Kunden durchgeführt werden. Der Stromverbrauch der Hauptkomponenten im
Hilfsstromkreis ist in der Tabelle
328
angegeben.
Regelungs- und E/A-Einheit
Für Einspeisemodule und Wechselrichtermodule sind jeweils eigene Regelungseinheiten
erforderlich. Die Regelungseinheiten sind im Lieferumfang enthalten.
ACS880-04-...
U
= 690 V (Bereich 525...690 V)
N
2300A-7
Inhalte und Optionscodes
• Einspeise- und Wechselrichtermodule mit drehzahlgeregel-
ten Lüftern
• +C132: Marine-Typzulassung. Für weitere Informationen
siehe ACS880 +C132 marine type-approved drive modules
and module packages supplement (3AXD50000037752
[Englisch]).
• +C183: Am Grundrahmen des Moduls befestigtes Heizele-
ment
• +C188: Lüfter mit Ein/Aus-Steuerung (DOL)
• +E205: Interne du/dt-Filter
• +G304 115 V Hilfsspannungsversorgung
Hilfsspannungsversorgung - Stromverbrauch
Montagesatz der
Regelungseinheit
Typ
BCU-12 Montagesatz für DxT
Bestellangaben 263
Anz.
Bestellnummer
1
3AXD50000006351
auf Seite
